TP4056: модулът за зареждане на батерии

Много от вашите проекти може да изискват зарядно за литиеви батерии. Ако това е вашият случай, ще ви трябва модул като TP4056. Тази схема ви позволява да свържете източник на електрическа енергия към входа му и батерия към изхода му, за да може да се зарежда правилно. Нещо много практично, защото все повече устройства се нуждаят от батерия, за да работят.

на източниците на електрическа енергия могат да бъдат разнообразни, от адаптер, свързан към електрическата мрежа, захранване, слънчев панел, генератор и др. Не във всички случаи са необходими едни и същи компоненти, тъй като в някои случаи сигналът от този източник трябва да бъде адаптиран, за да го направи подходящ за този модул TP4056. Но това е нещо, което зависи от всеки отделен случай и ще трябва да го оцените според вашите нужди ...

Всичко за TP4056

El TP4056 е капсулиран чип във формат SOP-8 който е в състояние да управлява заряда на батерията. Тоест, той адаптира входящата мощност към стандарта 1А на повечето литиеви батерии, използвани в електронната индустрия, и освен това е в състояние да контролира температурата.

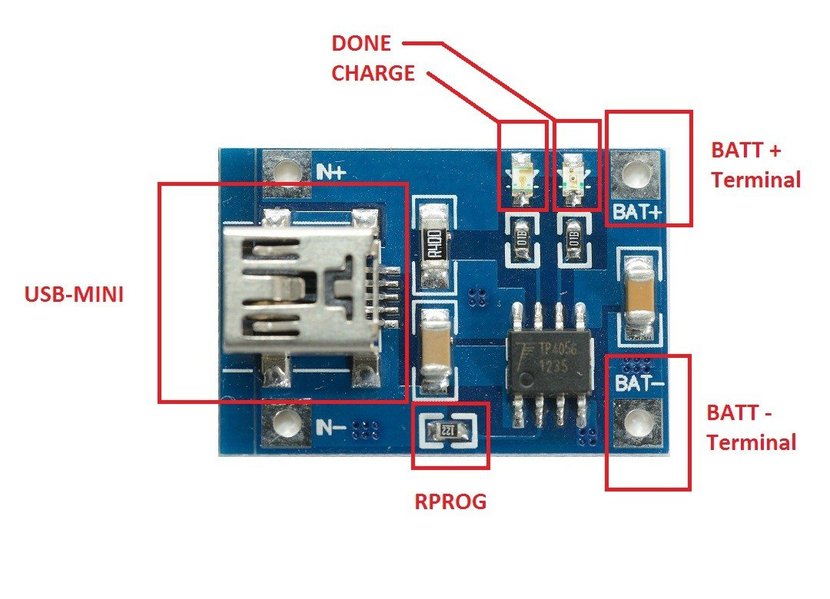

на предишна схема на модула TP4056, трябва да имате предвид само:

• El порт miniUSB ако искате да го използвате за захранване на батерията чрез тези видове кабели.
• Ако не искате да използвате miniUSB кабел, можете да използвате неговите терминали (Те са отстрани на пристанището), за да свържете слънчев панел или какъвто и да е източник, който искате. Друга възможност е да закупите miniUSB кабел и да свържете вътрешните му кабели към източника, от който се нуждаете ...
• Sus два светодиода за зареждане и завършване Те ще ви уведомят, когато батерията се зарежда или когато процесът приключи.
• BAT + и BAT- Това са другите изходни клеми, които ще бъдат свързани към клемите на батерията, които трябва да заредите. Ето колко проста е вашата схема за свързване.

Тази интегрална схема може да бъде произведена от различни производители и нейният извод е много основен. Обикновено се предлага монтиран на много по-пълен модул. В случая с тези TP4056 модули, че Няма намерени продукти, те са готови да свържат източника от microUSB. Можете обаче да го манипулирате и да свържете желания източник към неговите терминали по много прост начин.

Повече информация - TP4056 Лист с данни

Създайте зарядно устройство с TP4056

За да го разберете по-добре, ще видим пример за как ще се свърже този TP4056 модул към проект, с който да се зарежда малка Li-Ion батерия с помощта на малък фотоволтаичен слънчев панел.

Необходими елементи

В този случай портът miniUSB няма да се използва, вместо това ще използваме слънчев панел, който ще захранва модула TP4056 за зареждане на нашата батерия. В такъв случай, ще ни трябват тези елементи:

• 6v слънчев панел
• Диод 1N4004
• Няма намерени продукти
• Li-Ion 18560 батерия с 3.7v и капацитет 4200 mAh (въпреки че последната няма да повлияе на веригата, ако искате да промените нейния капацитет).
• USB преобразувател на напрежение за изхода (не е важно, необходимо е само ако искате да свържете устройство, което се нуждае от специфично напрежение към батерията. В този случай батерията ще захранва USB устройство и следователно трябва да адаптирате изхода на батерията при 5v DC.
• Кабели за свързване и макет. Можете да използвате червена жица за положителна и черна за отрицателна.

Как се свързвате

от Electronics Hub

След като имате всички необходими съставки, връзката му е съвсем проста. Просто трябва да изпълните следните стъпки и можете да започнете да зареждате батерията си:

1. на изходи на слънчеви клетки Трябва да ги свържете към входа за зарядно устройство TP4056. Това са клемите до miniUSB, които са маркирани като N + и N-, като се спазва полярността. Ако имате няколко слънчеви панела, вече знаете, че можете да ги свържете паралелно (техните мощности се добавят), последователно (техните напрежения се добавят) или със смесени системи. Например, ако имате 2 плочи, които дават по 4w и 3.7v всяка и ги свързвате паралелно, ще имате 8w и 3.7v техния изход. В серията ще имате 4w и 7,4v.
2. Но трябва да вземете предвид нещо важно и то е, че трябва да използвате 1N4004 диод за връзка с положителния полюс на слънчевата клетка. Тоест отрицателното на слънчевата клетка ще отиде директно към N- на модула, но другият трябва да има диод между + изхода на слънчевия панел и терминала N +. Това позволява на тока да тече само в една посока и ограничава напрежението, за да защити веригата.
3. След като тези връзки са направени, сега модулът TP4056 трябва да бъде свързан към батерията. За да направите това, свържете кабел от BAT + към положителния стълб на батерията и BAT- към отрицателния стълб на батерията. Между другото, подобно на слънчевите панели, батериите също могат да бъдат свързани паралелно (техният капацитет се добавя), последователно (същия капацитет, но напреженията се добавят) или смесени, ако имате няколко. Тоест, ако имате две батерии от 2000mAh и 3.7v и ги свържете паралелно, се създава батерия с 4000mAh и 3.7v. От друга страна, при последователна връзка, 2000mAh остава, но се доставя 7.4v.
4. В този случай платките са 3.7v като батерията, но ако искате да свържете верига към тази батерия, за да я захранвате, например, 5v DC, като много USB устройства, тогава имате нужда от схема на преобразувател. За това просто трябва да свържете терминалите на батерията към конверторния модул USB Booster ... В случай, че искате да захранвате нещо с неговите 3.7v директно, можете да запазите конвертора.
5. Сега можете да свържете всяко устройство, което искате да захранвате, към този USB порт на конвертора. Например самата платка Arduino.
