Išsami 3D spausdintuvo „BQ Witbox 2“ analizė ir testavimas

3D spausdintuvas „BQ Witbox 2“

BQ įžengė į 3D spausdinimo rinką 3 metų paskelbdamas „Makerbot replicator 3“ 2D spausdintuvo prekės ženklo pakeitimą. Praėjus porai mėnesių po paskelbimo, jie atšaukė projektą. Jie išdrįso žengti drąsesnį žingsnį ir išleido savo dizaino spausdintuvą „BQ WITBOX“. Vėlesniais metais jie pristatė a skaitytuvas (CICLOP) y rinkinio spausdintuvas surinkti saveHEPESTAS).

Per 2016 m. Jie pardavė išsivysčiusį abiejų spausdintuvų modelį. Įranga, turinti daug naujų funkcijų, palyginti su jų originaliomis versijomis. Šiandien mes analizuojame didžiausia jos komanda „BQ WITBOX“ 2.

3D spausdintuvas „BQ Witbox 2“ yra a Dekarto ašies 3D spausdintuvas kad daro įspūdžius FDM. Galite naudoti įvairiausius 1.75 mm gijos storio tol, kol jūsų spausdinimui nereikia šildomos lovos

Skirtingai nuo kitų rinkoje esančių spausdintuvų, šis spausdintuvas naudoja BQ sukurtą ir pagamintą elektroniką, 100% suderinamas su „Arduino“. Jis taip pat turi tvirtą ir patikimą pačių sukurtą ekstruderį.

Panašių produktų palyginimas

Mes palyginsime kai kurias šio produkto savybes su konkurentais, turinčiais teoriškai panašias savybes:

3D spausdintuvų palyginimas

Matome, kad gamintojas sugebėjo labai gerai pozicionuoti savo produktą konkurencijos atžvilgiu, pasižymėdamas geru kainos ir kokybės santykiu.

Kai kurie gamintojai neseniai pristatė naują įrangos asortimentą, kuriame yra daug naujų funkcijų, tokių kaip „Wi-Fi“ arba dvigubas ekstruderis, tačiau, nepaisant to, 3D spausdintuvas „BQ WITBOX 2“ vis tiek yra geras pasirinkimas.

BQ WITBOX 3 2D spausdintuvo techniniai aspektai ir specifikacijos

3D spausdintuvas BQ WITBOX 2

Spaudos dydis, svoris ir plotas

Spausdintuvas yra sunki įranga. Viskas baigta 30 kg Jie reiškia, kad jums atsieis jį iš dėžutės, kai išpakuosite ir įkelsite ją į stalą ar baldus, kur paliksite įrengtą. Priežastis, kad 90% važiuoklės spausdintuvo yra plienas, tai kaip tankas. Norint įtraukti a spausdinimo plotas toks didelis ( 297x210x210 mm) privalo turėti spausdintuvas dideli matmenys, 508x485x461 mm neskaičiuojant ritės ir jos atramos.

Greitis ir skiriamoji geba

Šiuo techniniu aspektu spausdintuvas puikiai išsiskiria, nes gali spausdinti skiriamoji geba iki 20 mikronų, kai greitis iki 200 mm / s. Mes turime išskirtinę komandą, kuri nekaltins nieko, ką ketiname spausdinti. Šias vertes turėsime apriboti tik tada, kai naudosime tam tikrus siūlus, pvz., Lanksčią giją, kurią rekomenduojama spausdinti daugiau nei 60–80 mm / s.

BQ sukurtas ekstruderis

El ekstruderis su „Double Drive Gear“ sistema „BQ“ sukurtas geros kokybės komponentas, su kuriuo atspausdinome visas medžiagas, prie kurių galėjome susipažinti (ir jūs pamatysite kituose šio tinklaraščio straipsniuose), gijas, medieną, kamštį, lanksčią giją, PETG ...

ekstruderis

Šis ekstruderis apima žvaigždutės abiejose kaitinamosios siūlo pusėse, kad padidėtų sukibimas o tai daroma tempiant medžiagą link kaitinimo elemento. Taip pat turi PTFE vamzdelį (teflonas) kad sumažina trintį kaitinimo siūlelio judėjimo link kaitinamojo elemento, kuris užtikrins, kad kaitinamasis siūlas įkais tik tada, kai jis jau bus įvestas į kaitinamąjį elementą. Visi šie papildymai užtikrina, kad spausdinant neliks strigčių, nepriklausomai nuo naudojamo siūlo.

Pagrindinis šios sistemos trūkumas yra tas tefloninis vamzdis neatlaiko aukštesnės nei 240ºC temperatūros todėl visiškai neįmanoma spausdinti ABS ir gijų, kurioms reikalinga aukšta temperatūra.

Kartkartėmis tenka pakeisti viduje esantį PTFE vamzdelįBet kokiu atveju tai yra paprastas procesas, kuris neužtruks daugiau nei 10 minučių. Tačiau, kol turėsite atlikti pirmąjį pakeitimą, praeis daugybė spausdinimo valandų.

Kiti techniniai aspektai

Pasaulyje, kuriame viskas neša viską, net jei vėliau nenaudojame pusės produkto funkcijų, tai stebina gamintojas neįtraukė šildomos lovos į „BQ WITBOX 2“ charakteristikas. Vėliau šiame straipsnyje mes išsamiai paaiškinsime, ką galima ir ko negalima spausdinti, jei neturime kompiuterio su šildoma lova.

„BQ WITBOX 2“ spausdintuvas

Spausdintuvas turi paprastas ir funkcionalus dizainas kurioje praktiškai viskas sutrumpinta iki tiesių. Didelės plokštės skaidrus su baltais metakrilato rėmeliais ant visų matomų komandos veidų ir a kėbulas pagamintas iš plieno specialiai sukurta galime sukrauti kelis tuos pačius spausdintuvus.

interjero spausdintuvas

Papildomas dalykas, už kurį reikia būti dėkingam, yra tai, kad jie sugebėjo suprojektuoti rinkinį taip jokių laidų nematyti, rezultatas yra labai profesionalus.

taip pat įmontuota spyna su raktu ant durų, leidžiančių patekti į spausdintuvo vidų, ypač naudinga detalė, jei spausdintuvą ketiname rasti vietoje, kur gali būti vaikų ar kitų žmonių, kurie nežino, kas spausdinant negalima naudoti spausdintuvo vidaus.

spausdintuvo užraktas

Ryšiai, autonominis valdymas ir palaikomos operacinės sistemos

Nors spausdintuvas turi COM prievadą cjis geriausiai dirba spausdindamas GCODE failus, nukopijuotus tiesiai į SD. Ekrane, kuriame yra spausdintuvas, yra paprastas ir intuityvus meniu, iš kurio mes galime atlikti visus reikalingus jo naudojimui veiksmus.

Mums pavyko prijungti spausdintuvą per COM prievadą ir pajudinti ašis, tačiau pasiektas judėjimas nėra toks sklandus, kaip ir iš pačios įrangos meniu.

3D spausdintuvo BQ WITBOX 2 išpakavimas ir surinkimas

Dėl gaminio dydžio ir svorio pakuotėje yra tokia atidarymo sistema kaip dabartinių televizorių. Pasukite kai kurias atramas ir traukite dėžę į viršų. Mūsų spausdintuvas yra tinkamai apsaugotas, kad jis būtų nepriekaištingos būklės, ir dėžutė su įvairiais priedais (kai kurie net 3D spausdinti) ir storo popieriaus naudojimo instrukcija.

Mes nedelsdami atsisakome perskaityti vadovą, kad padarytumėte uGreita interneto paieška, kaip naudoti spausdintuvą.
BQ turi „Youtube“ kanalą kuriuose randame vaizdo įrašus dažniausiai atliekamoms užduotims, kurias atliksime su „WITBOX 2“, radome tinkamą vaizdo įrašą ir per mažiau nei 15 minučių jau pašalinome imobilizatorių iš spausdinimo vežimėlio, sumontavome šonines plokštes, kaitinamojo siūlo atramą ir mes žaidžiame su spausdintuvo meniu, kad sukalibruotume įrangą.

Naudodami kitą vaizdo įrašą, kurį BQ turi savo „YouTube“ kanale, atliekame būtinus kalibravimus.

Sureguliuokite platformą

Yra padaryta sukdami 3 varžtus. Sukimą galima atlikti rankomis nereikia jokių įrankių ir mes turime žinoti tik tada, kai spausdintuvo lemputė įsijungia, kad nustotų suktis.

išlyginti pagrindą

Sureguliuokite purkštuko poslinkį, palyginti su statybine plokšte.

Šis žingsnis yra mažiau intuityvus, jūs turite tai padaryti sureguliuokite tarpą tarp purkštuko ir konstrukcinės plokštės kad spausdindami konkretaus storio medžiagos sluoksnį turėtumėte pakankamai vietos. Jei paliksime mažai vietos, purkštuke kaupsis medžiaga, be kita ko, sukimšdama, jei paliksime per daug, medžiaga nebus gerai sukibusi tarp sluoksnių. Atlikę kelis bandymus ir atlikę išsamią paiešką internete, esame įsitikinę, kad geriausias variantas yra įdėti 80 gramų popieriaus lapą tarp antgalio ir pagrindo ir sumažinti atstumą, kol mums sunku kilnoti lapą rankomis.

Paskutinis žingsnis prieš spausdinant, jūs turite tai duoti tinkamas spausdinimo paviršiaus apdorojimas. Pigus paltas Nelly lakas pakanka, kad spausdinta medžiaga teisingai priliptų prie daugumos spaudinių (ją reikia pakartoti prieš kiekvieną spaudinį ir kas 10 atspaudų išvalyti pagrindo perteklių). Bet kokiu atveju mes jums patariame Norėdami visiškai pamiršti iškraipymo problemas, visada naudokite „CURA“ parinktį BRIM. Kūrinio perimetre prie įspūdžio bus pridėtas nedidelis kelių milimetrų sluoksnis, sugaištant nedidelį kiekį medžiagos, tačiau visiškai užtikrinant kūrinio prilipimą prie pagrindo.

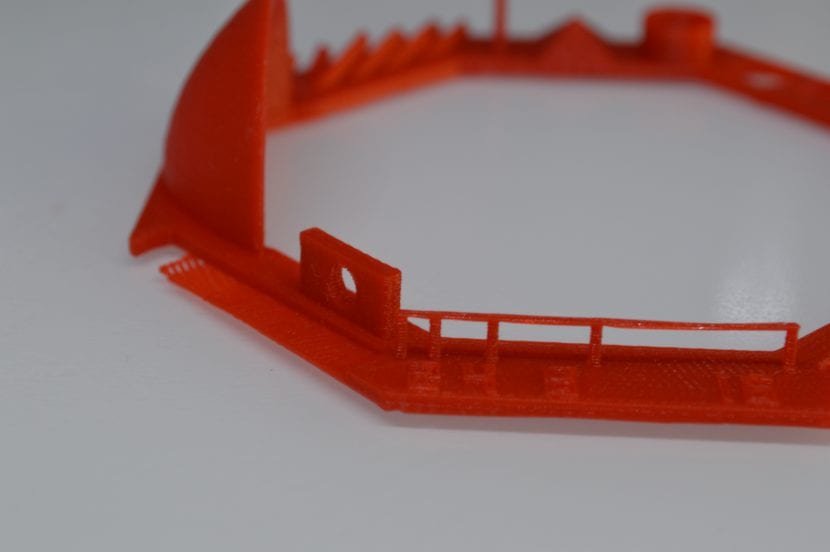

dalis atspausdinta BRIM

Kadangi mes išpakavome spausdintuvą, kol pradėjome spausdinti savo pirmąjį objektą, praėjo vos pusvalandis.

3D spausdintuvas „BQ WITBOX 2“ išsamiai

Šiame skyriuje mes būsime reiklūs ir ieškosime kokybės ir detalių, kurios gali atrodyti per daug. Lygiai taip pat naudojami kriterijai yra labai subjektyvūs ir galbūt jūs nesutinkate su jokia mūsų išvada, palikite savo nuomonę komentaruose.

Nuo 3D spausdintuvai Tai sunki įranga, kuri, atsižvelgiant į statybos kokybę, spausdinimo metu jie gali sukelti vibraciją. Jie turi būti dedami ant tvirto paviršiaus ir pakankamai vietos.

El parama gijų ritėmsarba yra spausdintuvo gale gija įvedama per skylę, kuri per plastikinį vamzdelį veda medžiagą į ekstruderį. Teflono vamzdis, einantis nuo ritės iki ekstruderio, naudoja fibonacci konstantą, kad galėtų atsekti jo kelią.

Jei turite pakankamai vietos, šis sprendimas yra labai elegantiškas ir funkcionalus, jei priešingai, tai atsitiks jums patinkančiam mums ir norite kuo labiau sumažinti spausdintuvo gylį, pirmenybę teiksite atspausdinti atramą ritė ant spausdintuvo. .Stl failai, skirti spausdinti šią laikmeną, yra prieinami visiems gamintojo svetainėje.

galinė ritė

Tuo pačiu būdu maitinimo kabelis. Jis patenka į spausdintuvą stačiu kampu, jei gamintojas kartu su įranga tiektų kabelį su 90 laipsnių kampu, mes gautume kelis papildomus centimetrus.

Iš STL failo į GCODE

Failai, kuriuos spausdintuvas naudoja objektams spausdinti, yra GCODEe. Taigi, kaip ir su dauguma spausdintuvų rinkoje reikės naudoti tam tikrą laminavimo programinę įrangą konvertuoti populiarų formatą STL į GCODE . Mūsų atveju mes naudojome „Cura 2.4“ su labai gerais rezultatais, tačiau turime ir kitų galimybių, tokių kaip „Slic3r“, „Simplyfy3D“, „skeinforge“ ... Šiandien egzistuojančios programinės įrangos įvairovė yra tokia, kad mes netgi galėtume skirti straipsnį, kad kalbėtume tik apie tai, „Bq“ nusprendė negaminti savo programinės įrangos.

Kai į spausdintuvą įdėsime SD kortelę su GCODE rinkmena, kurią norime atsispausdinti, visus reikalingus veiksmus galime atlikti iš paties spausdintuvo ekrano.

Ekranas

Spausdinant ant Ekrane informuojama apie atspausdinto objekto pavadinimą, ekstruderio temperatūrą, spausdinimo greitį, atspausdintą procentą ir spausdinimo laiką.. Turėdami tokį didelį ekraną mes praleidžiame daugiau informacijos, nors tai nėra būtina, tačiau tai būtų dėkinga. Kai kurie galimi parametrai būtų likęs laikas, mm ir gramai atspausdinti ir likę

displėjus

Viso spausdinimo proceso metu iš ekrano galime pristabdyti, sustabdyti, pakeisti temperatūrą ir spausdinimo greitį. Taip pat būtų įdomu, jei pavyktų padidinti ekstruzinės medžiagos srautą.

Spausdinimo metu

Spaudos srityje yra labai dosnių matavimų ir galime atspausdinti kelis objektus be jokių problemų arba galime atspausdinti didelius gabalus be jų modifikavimo. Jei tuo pačiu metu spausdinami keli objektai, gijos atitraukimas ekstruderyje ir ašių tikslumas užtikrina, kad perėjimas nuo vieno objekto prie kito yra švarus ir tikslus.

daugkartinis spausdinimas

Nors tiesa, kad spausdinant spausdinimą galima pristabdyti, net jei reikia, pakeičiant siūlą, mes to nerekomenduojame, nes sluoksnis, ant kurio buvo padaryta pauzė, bus matomas ant atspausdinto objekto. Tai tikrai lemia fizinės PLA savybės, nes sluoksnis, ant kurio bandome klijuoti medžiagą, tampa per šaltas, jungtis nėra tobula.

Spausdinimo greitis yra įdomus ir sudėtingas pasirinkimas. taip gerai spausdintuvas techniškai gali spausdinti 200 mm / s greičiu ne visos medžiagos turėti būtinų fizinių savybių atlaikyti tokį didelį greitį. Kiekvienai medžiagai turėsime atlikti keletą bandymų, kol rasime idealią konfigūraciją. Įdomu tai, kad žaidžiame su šia verte, nes galime žymiai sutrumpinti spausdinimo laiką.

Viena detalė, kuriai mums nepavyko rasti paaiškinimo, yra ta numatomas spausdinimo laikas iš „Cura“ yra šiek tiek trumpesnis nei faktinis spausdinimo laikas. Mes įsivaizduojame, kad tai yra dėl modifikacijų, kurias BQ padarė spausdintuvo programinėje įrangoje, kad spausdinimo metu sumažėtų triukšmas.

Spausdintuvo triukšmo lygis

3D spausdintuvas „BQ WITBOX 2“ yra triukšmingas, kaip ir visi spausdintuvai. Tačiau yra daugybė kintamųjų, kurie gali turėti įtakos jo skleidžiamo triukšmo lygiui. Spausdinimas dideliu greičiu yra garsesnis, jei pašalinome viršutinį metakrilatą, kad padėtume papildomą kaitinamojo siūlo atramą, jis yra garsesnis, jei spausdiname atidarius duris, garsiau. Bet net blogiausias įmanomas scenarijus su visais ką tik aptartais paūmėjimais.

Jei jį turime kambaryje, kurio durys uždarytos gretimuose kambariuose, girdimas tik nedidelis dūzgimas. Naudodamiesi išmaniuoju telefonu ir DB matavimo programėle, mes turime tik vieną pėdą nuo mūsų turimo spausdintuvo vertė nuo 47 iki 57 dB  o išeidami iš kambario ir uždarydami duris turime 36 dB vertę. Turite nepamiršti, kad tokio tipo programos nėra labai tikslios, tačiau jos mums suteikia apytikslę idėją.

Spausdinimo kokybė ir klaidų lygis.

Jei yra kažkas, kas mums ypač patiko šiame spausdintuve yra aukštos kokybės spausdinimo kokybė. Nesvarbu, ar didelė skiriamoji geba, ar maža skiriamoji geba, spausdinimas vyksta labai sklandžiai ir nėra klaidų. Mes atspausdinome įvairių streso testų ir spausdintuvas juos lengvai praeina.

Garantinis aptarnavimas ir „Maker“ bendruomenės palaikymas

Istoriškai BQ turėjo labai aktyvią visų savo produktų bendruomenę, galinčią išspręsti produkto problemas dar prieš tai darant techninei tarnybai. Oficialiame „Mibqyyo“ forume yra šio produkto gija, kurioje dalyvauja įmonės darbuotojai ir atsako į visus kylančius klausimus.

Taip pat gamintojas savo klientams suteikia galimybę naudotis telefonu, „Twitter“ ir paštu bandyti aprėpti visas įmanomas komunikacijos priemones. Bet kuriuo iš naudojamų maršrutų jie suteiks mums adekvatus ir teisingas gydymas, jūs tiesiog turite peržiūrėti naujausius komentarus ir žinutes, kad tai suprastumėte.

Būdamas a atviro kodo projektą, palyginti lengva rasti modifikacijų tiek fizinio, tiek techninio lygio kai kuriuos spausdintuvo aspektus. Gamintojas netgi turi savo vartotoją „Thingiverse“ portale. Dar vienas premijos taškas BQ už palaikymą atvirame kode !!

Tačiau manome, kad jų yra per daug vietų, kur galime rasti dokumentus ir spausdintuvo pagalbinė medžiaga; oficialioje svetainėje, portalas „Diwo“, mibqyyo, Youtube. Gamintojas turėtų stengtis kiek įmanoma sutelkti visą informaciją.

BQ siūlai ir kitų firmų siūlai.

Spausdintuvas tiekiamas su vieno kilogramo raudonos PLA gijos ritė. BQ kaitinimo siūlas labai tinka norint padaryti pirmuosius įspūdžius su mūsų 3D spausdintuvu „BQ WITBOX 2“. Labai gerai laikosi konstrukcijos platformos, tinkamai teka ir nuolat ekstruderis. The atspausdinti daiktai, net ir esant mažam užpildymo procentui, turės nemažas kietumas. Kita vertus, šis kietumas taip pat padarys mus daugiau sunku pašalinti atramines konstrukcijas iš sudėtingų objektų.

Ekstruzijos galvutės kokybė ir patikimumas leido mums atspausdinti naudojant įvairiausius įvairių gamintojų siūlus, kartu su visais pasiekiant labai gerų rezultatų.

Galite pažvelgti į keletą straipsnių, kuriuos neseniai paskelbėme su šiais siūlais:

Kaina ir paskirstymas

El oficiali spausdintuvo kaina yra 1690 eurų paties gamintojo internetinėje parduotuvėje ir platinamas per daugumą didelių plataus vartojimo elektronikos parduotuvių. Taigi paprasta, kad konkrečioje šių įstaigų kampanijoje galime rasti dar mažesnę kainą.

Išvada

Išbandę spausdintuvą 45 dienas ir spausdinę daugiau nei 5 valandas per dieną, galime patvirtinti, kad turime reikalą su labai patikima įranga, kuris po daugelio ir daugelio spaudinių ir toliau spausdinamas kaip pirmoji diena. Su velniškai didelis greitis ir optimali spausdinimo raiška.

Nepaisant to, kad neįtraukta karšta lova, įvairūs siūlai, kuriuos galime rasti ir kuriems nereikia šios funkcijos, privers mūsų to nepraleisti. Mes išbandėme visų rūšių gijas ir galime jus patikinti, kad spausdintuvas gali pasiekti gerų rezultatų naudodamas bet kurį iš jų.

Mums trūksta belaidžio ryšio ir paprastas valdymas iš mobiliųjų prietaisų.

Spausdintuvo dydis ir svoris paskatins daugelį būsimų pirkėjų nebeturėti, kur jo pasidėti namuose. Bet jei tai ne jūsų atvejis turėsite komandą, pasižyminčią puikiomis savybėmis už prieinamą kainą.

Redaktoriaus nuomonė

„BQ Witbox 2“
  • Redaktoriaus įvertinimas
  • 4.5 žvaigždutės įvertinimas
1690
  • 80%

  • Dizainas
    Redaktorius: 80%
  • Patvarumas
    Redaktorius: 90%
  • Baigia
    Redaktorius: 90%
  • Kainos kokybė
    Redaktorius: 85%

Privalumai ir trūkumai

Argumentai "už"

  • Labai turtinga spausdinimo sritis
  • Atvirojo kodo projektas
  • Didina
  • Gerai reaguoja į labai skirtingas įvairių gamintojų gijas
  • Užrakinamos durys padidina saugumą

Contras

  • Galinė kaitinamojo siūlo padėtis padidina spausdintuvo dydį
  • Neturi „Wi-Fi“ ryšio
  • Maitinimo jungties padėtis nėra ideali
  • Per sunkus
