Parece que fue ayer cuando empecé a tocar la guitarra: mi madre me compro una acústica por unas 15.000pts (unos 90€ de hoy) y en aquel momento no me sabía ni un solo acorde. Empecé a aprender guitarra clásica, pero lo que a mí me gustaba eran grupos como Nirvana o MetallicA. No fue hasta unos 4 años después que tuve (y aún conservo) mi primer amplificador. Era un Fender que tenía un precio de mi sueldo de un mes de entonces, unas 80.000pts (unos 500€ de ahora). En esos cuatro años eché de menos tener un amplificador para poder tocar con “electricidad”.

Hoy en día hay muchas más opciones. De hecho, yo ya no uso mi amplificador. En su lugar, conecto mis instrumentos a pedaleras multiefectos que van directas al ordenador, donde puedo grabar y editar lo que quiera. Pero, ¿cuánto valen esas pedaleras? Hay de muchos precios, pero yo tengo dos que en su día me costaron de entre 300 y 500€. Explico esto porque está claro que uno de los problemas de querer tocar con un amplificador es el precio de éste o los aparatos que lo sustituyan. En este artículo os enseñaremos cómo crear el mini amplificador más barato que podáis imaginar.

El amplificador más barato que puedas imaginar

Todo lo que necesitaremos para crear este miniamplificador será:

  • Un chip LM386 (comprar).
  • Una pila de 9V. Las de “petaca” de toda la vida.
  • Algo de Perfboard. Tenéis algo en ESTE ENLACE, pero esa en concreto ya supera el precio prometido. Si tenéis algo de un viejo aparato lo podéis usar perfectamente.
  • Una resistencia de 10 ohm.
  • Un potenciómetro de 10k (comprar).
  • Unos viejos auriculares.

Circuitería

Lo primero que tendremos que hacer es fabricar la circuitería o tablero de circuitos. Lo haremos sin soldar nada y, si funciona, ya lo soldaremos todo. La intención es comprobar primero si funciona y luego ya darle los últimos retoques a la placa. Si nos precipitamos al soldar y algo sale mal ya no habrá marcha atrás. Además, al soldar se nos puede ir la mano, romper algo y no saber qué ha sido lo que ha provocado el fallo, si un mal montaje o al soldarlo.

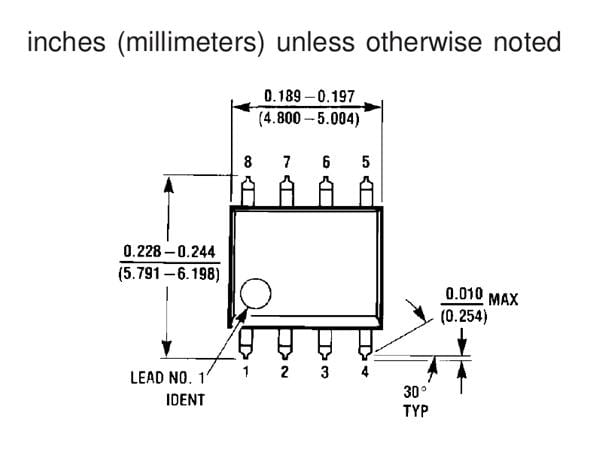

La hoja de instrucciones del Chip LM386 ya trae algunos ejemplos para crear amplificadores, por lo que no tendremos que calentarnos mucho la cabeza. Tendremos que coger el primer ejemplo, el del amplificador de 20 ganancias. Los diagramas del chip pueden ser un poco confusos: el triángulo representa el chip LM386 de 8 pines en el centro del circuito y diseño del chip es de cualquier forma menos triangular. Los pins están numerados alrededor del chip del 1 al 8 tal y como vemos en la siguiente imagen. IMPORTANTE: a no ser que en nuestras instrucciones veamos lo contrario, las medidas están en pulgadas.

Tendremos que alterar los valores del condensador para acercarnos todo lo que podamos a los valores estándares. Usaremos un condensador de cerámica de .047μF y un condensador electrolítico de 220μf en vez de los valores que vemos arriba. En la siguiente imagen, las dos pilas de la izquierda las sustituiríamos por la pila de 9V.

Representación de los circuitos del amplificador

Representación de los circuitos del amplificador

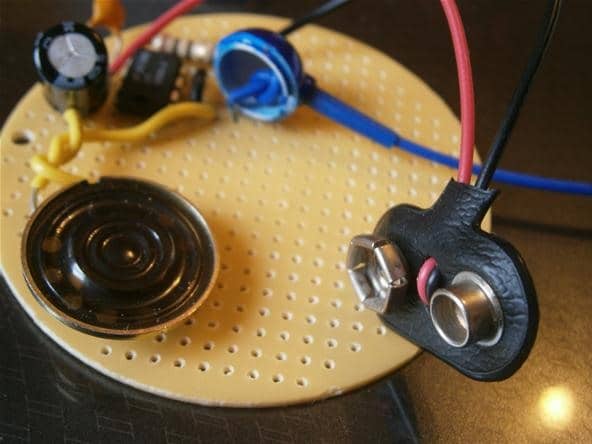

En la siguiente imagen vemos un pequeño altavoz de una placa compacta. Podemos usar cualquier altavoz de 8 ohms.

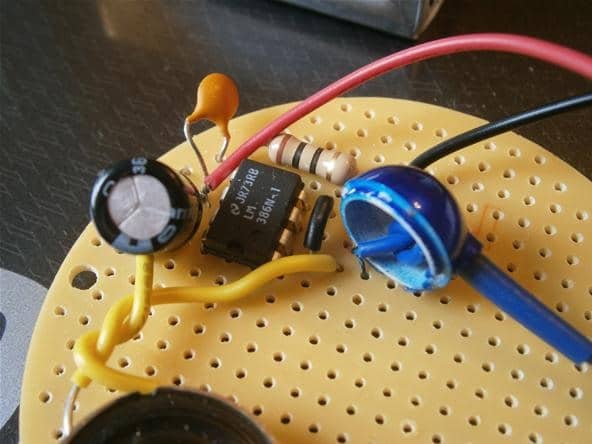

Placa base del amplificador

Placa base del amplificador

Soldadura

A continuación tendremos que poner los componentes en el material perforado y doblar los cables para formar el circuito. Aquí tenemos que tener en cuenta que tenemos que dejar el espacio suficiente para que quepa la batería de 9V, el componente más grande de todos los necesarios con diferencia. Si usamos un altavoz más grande, simplemente podemos poner la mini-circuitería en la parte trasera o contraria a la que esté el altavoz.

Dónde usar este amplificador

Lo podemos usar en cualquier proyecto donde necesitemos amplificar el sonido, como un preamplificador de auriculares, un amplificador de guitarra portátil, un altavoz portátil de un reproductor MP3 o incluso para hacer voces robóticas. Eso sí, la entrega de sonido jamás se podrá comparar a un altavoz de calidad que valga cientos de euros, lógico.

En este artículo estamos hablando de usarlo como amplificador para guitarra. Si lo vamos a meter en una caja metálica, tendremos que cubrir las paredes con alguna especie de aislante. Está claro que 9V no nos van a matar, pero sí que es probable que nos llevemos algún susto en forma de calambre con el que sentiremos como un pequeño pinchazo. Además, aislarlo también vendrá bien para que la suciedad no deteriore nuestra nueva creación.

Amplificador en su caja

Amplificador en su caja

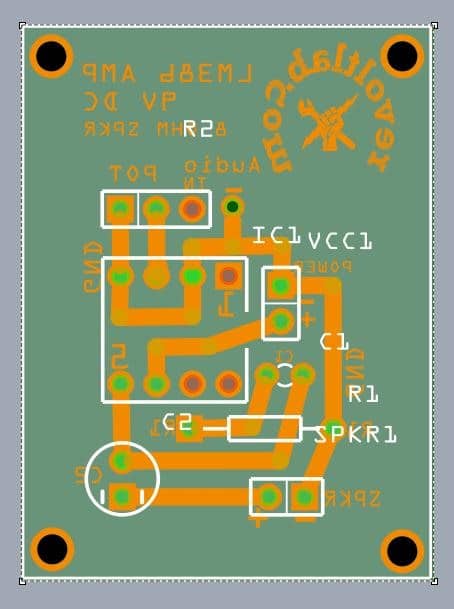

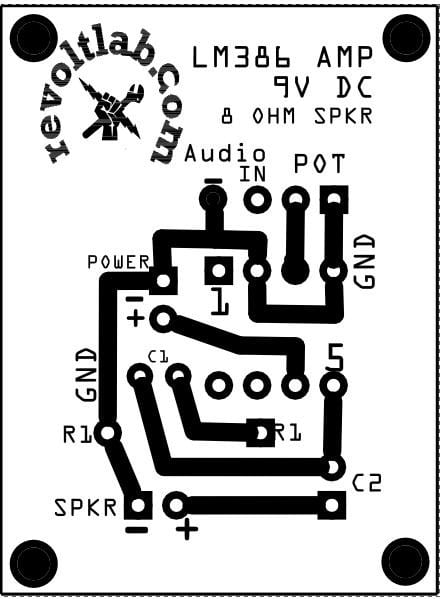

Circuito impreso

A continuación tenéis varias imágenes del circuito impreso. Se han añadido etiquetas y trazos para ayudar a su montaje. Hay que tener en cuenta que el cable de entrada de audio de nuestros auriculares se soldarán directamente en el hueco del potenciómetro.

Para usarlo como amplificador de guitarra, lo que nos faltaría es conectar el puerto jack de 1/4 pulgadas a la entrada de audio. En el momento en el que lo soldemos, cualquier cable estándar de guitarra eléctrica funcionará. El resultado lo tendríais en la siguiente imagen. Se ha usado una caja de pastillas Altoids, que son como las famosas Juanola que tenemos en España pero con sabor a menta. Me parece importante mencionar que hay que tener cuidado con el puerto jack de 1/4 porque si doblamos la parte de dentro podemos provocar que suene mal, que no suele o que escuchemos interferencias muy molestas.

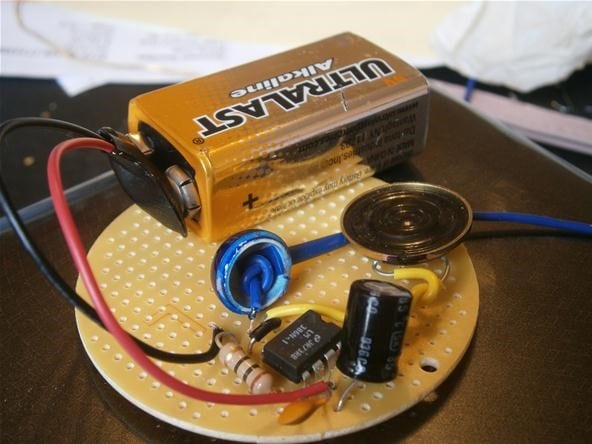

Mini-amplificador montado

Mini-amplificador montado

Hay que tener en cuenta también la decoración. Por su tamaño, podemos meter este mini-amplificador prácticamente en cualquier parte. Si lo vamos a usar de altavoz, he visto meter este amplificador dentro de un libro hueco donde también cabe un MP3. Por otra parte, también es posible fabricarle una caja con piezas de LEGO, lo que le daría una imagen más “friki” al mismo tiempo que evitamos el problema de los pequeños calambres, que no son peligrosos pero sí pueden llegar a ser molestos.

¿Qué te parece este mini-amplificador más barato del mundo?
