Los drones han pasado de ser un simple hobby a convertirse en herramientas profesionales clave para trabajos de precisiĆ³n: fotogrametrĆa, agricultura de precisiĆ³n, inspecciĆ³n industrial, operaciones marĆtimas, cineā¦ En todos esos escenarios, el corazĆ³n de la navegaciĆ³n es siempre el mismo: una buena integraciĆ³n de GNSS y, muy especialmente, una antena GNSS optimizada para UAV.
Cuando se habla de navegaciĆ³n centimĆ©trica, no basta con montar āun GPS cualquieraā en el dron. La calidad del receptor es importante, pero la antena GNSS para UAV de navegaciĆ³n de precisiĆ³n marca la diferencia entre un vuelo estable y uno lleno de errores, pĆ©rdidas de seƱal, desviaciones al aterrizar o datos inservibles para cartografĆa. Entender quĆ© hace realmente una antena GNSS, quĆ© tipos existen y cĆ³mo se usan en UAV es bĆ”sico para diseƱar o elegir un sistema de vuelo fiable.
QuĆ© es una antena GNSS y por quĆ© es tan crĆtica en un UAV
Una antena GNSS es el elemento que actĆŗa como puente entre el receptor GNSS y la constelaciĆ³n de satĆ©lites que orbitan alrededor de la Tierra. Su misiĆ³n es captar las seƱales extremadamente dĆ©biles que emiten sistemas como GPS, Galileo, GLONASS o BeiDou y entregarlas al receptor con la mejor calidad posible para que este calcule posiciĆ³n, velocidad y tiempo.
Estas seƱales GNSS se transmiten en la banda L, llegan a la superficie con potencias cercanas a -130 dBm y son muy fĆ”ciles de enmascarar por interferencias o ruido. Por eso, en una antena GNSS para UAV son fundamentales la alta sensibilidad, el bajo ruido interno y un filtrado muy preciso. Cualquier degradaciĆ³n en esta etapa inicial se traduce en pĆ©rdidas de precisiĆ³n, errores de temporizaciĆ³n y, en casos extremos, imposibilidad de mantener el guiado del dron.
Otro aspecto clave es la compatibilidad con constelaciones y frecuencias. Una antena puede ser monofrecuencia o multibanda (por ejemplo, L1/L2 o L1/L5) y dar soporte a una o varias constelaciones GNSS al mismo tiempo. Cuantas mĆ”s bandas y constelaciones reciba, mayor nĆŗmero de satĆ©lites podrĆ” seguir el receptor, lo que se traduce en mejor disponibilidad, geometrĆa mĆ”s robusta y menos degradaciĆ³n del posicionamiento en entornos complicados como caƱones urbanos o masas forestales densas.
En aplicaciones de alta precisiĆ³n, la estabilidad del denominado ācentro de faseā de la antena es determinante. El centro de fase es, simplificando, el punto dentro de la antena desde el que se considera que proceden las seƱales. Si ese punto se desplaza ligeramente con el Ć”ngulo de llegada o con la frecuencia, introduce errores sistemĆ”ticos en la posiciĆ³n. En escenarios como estaciones de referencia, topografĆa geodĆ©sica o misiones de cartografĆa exigente, una antena GNSS estable en centro de fase es imprescindible para lograr resultados consistentes a lo largo del tiempo.
En un UAV, todo esto se complica porque el dron estĆ” constantemente en movimiento, sometido a vibraciones, cambios de orientaciĆ³n y variaciones tĆ©rmicas. De ahĆ que las antenas GNSS especĆficas para vehĆculos aĆ©reos no tripulados combinen diseƱo elĆ©ctrico de alta calidad con formatos compactos, robustos y aerodinĆ”micos que minimicen peso y arrastre.
Ganancia, diagrama de radiaciĆ³n y rechazo de interferencias
La ganancia de una antena y su diagrama de radiaciĆ³n influyen de forma directa en la calidad de la navegaciĆ³n. Para un dron, lo ideal es contar con un patrĆ³n de radiaciĆ³n hemisfĆ©rico, prĆ”cticamente omnidireccional, que permita recibir seƱales de satĆ©lites en todo el cielo, prestando especial atenciĆ³n a los Ć”ngulos de baja elevaciĆ³n, donde las seƱales sufren mĆ”s atenuaciĆ³n atmosfĆ©rica.
Una antena GNSS bien diseƱada ofrece suficiente ganancia en ese hemisferio superior y suele integrar un LNA (Low Noise Amplifier) de muy bajo ruido junto con filtros de banda estrecha. El objetivo es elevar la relaciĆ³n seƱal-ruido (SNR) antes de que la seƱal llegue al receptor, reduciendo el impacto del ruido tĆ©rmico y de las interferencias cercanas. Sin ello, el receptor se verĆa obligado a trabajar con seƱales al lĆmite de lo utilizable.

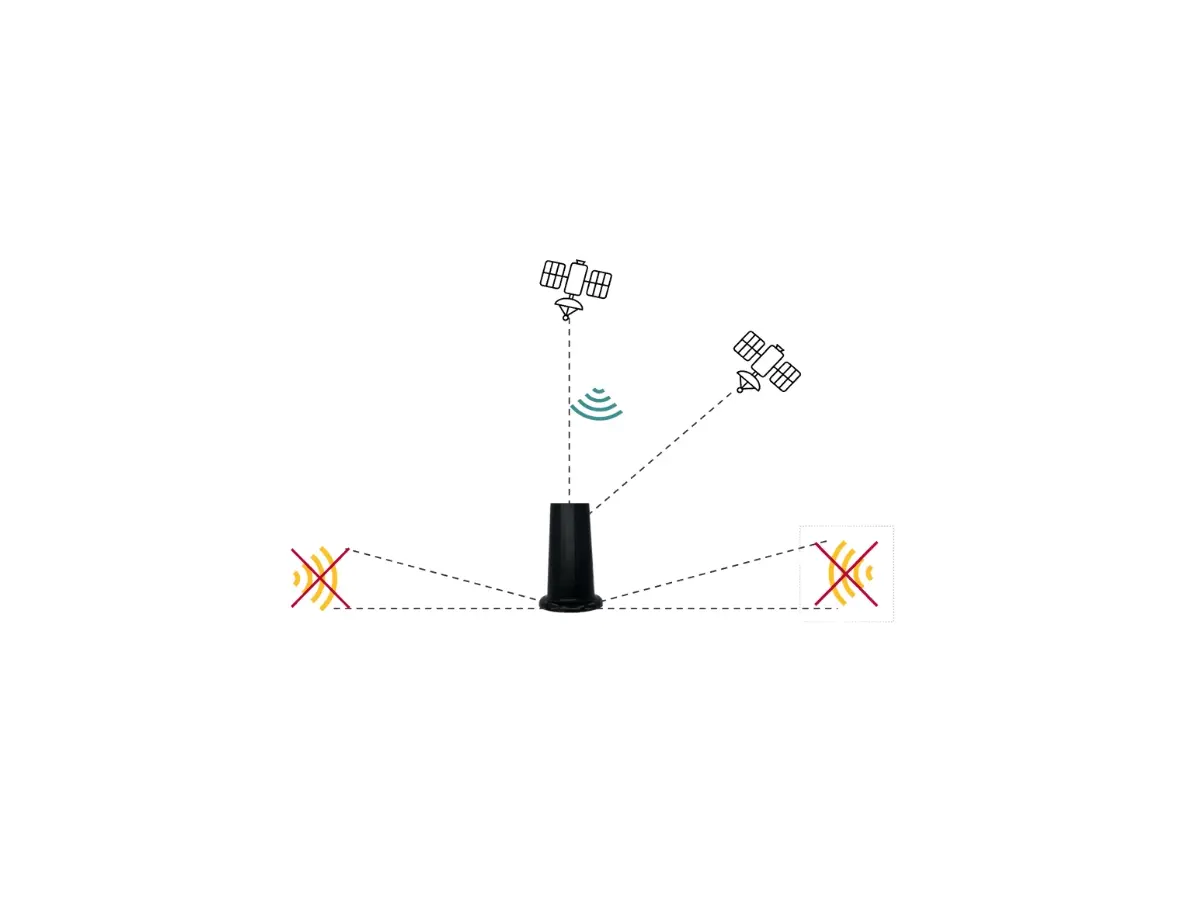

AdemĆ”s de amplificar, la antena tiene que defenderse frente a dos enemigos habituales: la multitrayectoria y la interferencia de radiofrecuencia (RFI). La multitrayectoria se produce cuando las seƱales GNSS rebotan en superficies como edificios, vehĆculos, estructuras metĆ”licas o agua antes de alcanzar la antena, generando rĆ©plicas retardadas que distorsionan el cĆ”lculo de distancias a los satĆ©lites. Para mitigarla, se emplean planos de tierra, anillos de choque (choke rings) y diseƱos geomĆ©tricos especĆficos que reducen la sensibilidad a seƱales procedentes de Ć”ngulos rasantes o reflejados.
La RFI, por su parte, puede proceder de transmisores cercanos, enlaces de radio, equipos de telecomunicaciones embarcados o incluso de otros sistemas a bordo del propio UAV. Es frecuente que las antenas GNSS de alto rendimiento integren filtros de banda muy selectivos y etapas LNA optimizadas para rechazar seƱales fuera de las bandas GNSS, mejorando asĆ su comportamiento frente a fuentes de jamming o interferencias accidentales.
En contextos especialmente duros, como en defensa, aplicaciones tĆ”cticas o entornos GNSS disputados, existen diseƱos avanzados como las CRPA (Controlled Reception Pattern Antennas) capaces de generar nulos en la direcciĆ³n de las fuentes de interferencia, proporcionando capacidades anti-jamming y antispoofing que permiten seguir navegando incluso cuando alguien intenta degradar deliberadamente las seƱales GNSS.
Tipos de antenas GNSS y aplicaciones habituales
Dependiendo del tipo de misiĆ³n y del sector, se utilizan distintos tipos de antenas. En topografĆa y cartografĆa profesional son muy habituales las antenas GNSS geodĆ©sicas de alta precisiĆ³n, normalmente multibanda y multiconstelaciĆ³n, que a menudo incorporan anillos de choque y carcasas robustas. Su objetivo es maximizar la precisiĆ³n centimĆ©trica y reducir la multitrayectoria al mĆnimo, por lo que suelen montarse en trĆpodes o estaciones fijas con un cuidadoso control de la referencia fĆsica.
En el mundo del automĆ³vil, la electrĆ³nica de consumo y buena parte de los UAV ligeros se tiende a utilizar antenas de parche cerĆ”mico o helicoidales, mucho mĆ”s compactas. Estas antenas, pese a su tamaƱo reducido, ofrecen un equilibrio muy razonable entre tamaƱo, peso, consumo y rendimiento, lo que las convierte en candidatas ideales para drones de pequeƱo y medio tamaƱo, donde cada gramo cuenta.
En entornos marĆtimos y de aviaciĆ³n tripulada, las antenas deben soportar vibraciones, humedad, salinidad, radiaciĆ³n solar y grandes variaciones de temperatura. En estos casos se recurre a diseƱos sellados con altos niveles de estanqueidad, como IP67 o superior, materiales resistentes y soportes mecĆ”nicos preparados para viento y aceleraciones intensas. Suelen montarse en el exterior de barcos y aeronaves para disponer siempre de una visiĆ³n limpia del cielo.
Para plataformas UAV profesionales, es frecuente combinar requisitos de robustez con formato ligero. Antenas como las especĆficas para drones o UGV de alta precisiĆ³n (por ejemplo, modelos diseƱados para trabajar con receptores RTK tipo ZED-F9P) se anuncian como soluciones de ganancia elevada y alta precisiĆ³n para aplicaciones RTK y navegaciĆ³n de precisiĆ³n, ajustando peso, tamaƱo y prestaciones al ecosistema UAV.
En defensa y aeroespacio, donde el entorno puede ser abiertamente hostil, las antenas GNSS suelen integrar tecnologĆas avanzadas de mitigaciĆ³n de interferencias, soportar mayor rango tĆ©rmico y vibratorio y combinarse con sistemas GNSS+INS, radares y otros sensores para ofrecer navegaciĆ³n robusta incluso con degradaciĆ³n o pĆ©rdida temporal de las seƱales satelitales.
Ejemplo de antena multi-GNSS y multifrecuencia para UAV: Hemisphere HA32
Un buen ejemplo del tipo de soluciones que se emplean en drones profesionales es la antena HA32 de Hemisphere GNSS. Se trata de una antena multi-GNSS y multifrecuencia optimizada para UAV, GIS, RTK y tareas de navegaciĆ³n de alta precisiĆ³n, capaz de trabajar con GPS, GLONASS, Galileo, BeiDou y con el propio servicio de correcciĆ³n en banda L Atlas de la compaƱĆa.
La HA32 recurre a una arquitectura de antena denominada ā4-helixā o de cuĆ”druple hĆ©lice, que mejora el filtrado y el comportamiento frente a jamming. En su interior integra un LNA con una figura de ruido tĆpica de 2,0 dB y una ganancia de hasta 30 dB, lo que la sitĆŗa en el rango de antenas de alto rendimiento destinadas a aplicaciones exigentes.
Desde el punto de vista fĆsico, esta antena presenta un formato muy compacto, con unas dimensiones aproximadas de 40 x 75 mm y un peso cercano a los 40 gramos, factores clave cuando se instala en un UAV, ya que reducen tanto la carga Ćŗtil como el impacto aerodinĆ”mico. Pese a ese tamaƱo reducido, ofrece la robustez necesaria para soportar vibraciones y fuerzas de viento durante el vuelo.
Para garantizar su funcionamiento en condiciones ambientales adversas, la HA32 estĆ” sellada y cuenta con grado de protecciĆ³n IP67 frente a polvo y agua, ademĆ”s de incorporar una junta tĆ³rica (O-ring) que ayuda a salvaguardar la estanqueidad. El montaje y la integraciĆ³n resultan sencillos gracias a su conector RF SMA, ampliamente utilizado en el sector.
Un aspecto interesante de la oferta de Hemisphere es la compatibilidad de la HA32 con el servicio de correcciĆ³n global Atlas. Atlas proporciona correcciones GNSS en banda L con precisiones que van desde menos de un metro hasta menos de un decĆmetro, apoyĆ”ndose en alrededor de doscientas estaciones de referencia distribuidas por el planeta. Estas correcciones se transmiten vĆa satĆ©lite L-band, por lo que la cobertura es prĆ”cticamente global.
Atlas puede emplearse no solo con el hardware propio de Hemisphere sino tambiĆ©n como complemento a receptores GNSS de terceros, aprovechando capacidades de integraciĆ³n como BaseLink y SmartLink. Esto permite dotar a plataformas UAV de soluciones de posicionamiento de alta precisiĆ³n sin depender exclusivamente de redes terrestres de correcciĆ³n, lo que resulta muy interesante en misiones remotas o sobre el mar.
Soluciones GNSS+INS y su papel en la navegaciĆ³n de UAV
En un vehĆculo aĆ©reo no tripulado moderno, el GNSS rara vez trabaja solo. Lo habitual es combinarlo con sistema inercial (INS) y otros sensores dentro del control de vuelo para obtener una soluciĆ³n de navegaciĆ³n mĆ”s estable, robusta y continua. Esta fusiĆ³n GNSS+INS permite mantener la precisiĆ³n incluso durante breves pĆ©rdidas de satĆ©lites o degradaciones de seƱal.
Los UAV se usan hoy en dĆa para fotografĆa aĆ©rea profesional, inspecciĆ³n de lĆneas elĆ©ctricas y oleoductos, revisiĆ³n de infraestructuras, monitorizaciĆ³n agrĆcola, vigilancia aĆ©rea y producciĆ³n audiovisual, entre muchas otras tareas. En todas estas aplicaciones, el sistema de control de vuelo es el responsable de la estabilidad, la seguridad y la precisiĆ³n con la que se ejecuta la misiĆ³n, y el GNSS es un sensor bĆ”sico para conocer posiciĆ³n, velocidad, altitud y orientaciĆ³n.
Fabricantes como Unicore Communications ofrecen mĆ³dulos compactos y de coste contenido que integran en una Ćŗnica placa capacidades de posicionamiento de alta precisiĆ³n o incluso posicionamiento y rumbo (heading) simultĆ”neos. Este tipo de productos estĆ”n pensados para integrarse directamente en el sistema de control de vuelo del UAV, simplificando el diseƱo de la avionica y reduciendo peso y consumo.
La clave estĆ” en disponer de la informaciĆ³n mĆ”s fiable posible sobre la posiciĆ³n y la actitud del dron en cualquier parte del mundo y en casi cualquier condiciĆ³n meteorolĆ³gica. Para lograrlo, es importante conocer las diferentes arquitecturas de uso del GNSS disponibles, sus ventajas y limitaciones, y elegir la mĆ”s adecuada segĆŗn el perfil de la misiĆ³n, el tipo de plataforma y el entorno de operaciĆ³n.
A continuaciĆ³n se analizan tres enfoques habituales de uso de GNSS en UAV: RTK GPS/GNSS, GNSS Compass Moving Base y GNSS Compass Static Base, todos ellos centrados en mejorar precisiĆ³n y orientaciĆ³n de la plataforma aĆ©rea sin depender exclusivamente de sensores susceptibles a interferencias, como los magnetĆ³metros.
Posicionamiento RTK GPS/GNSS en drones
El modo RTK (Real Time Kinematic) se ha convertido en un estĆ”ndar de facto para quienes buscan precisiĆ³n relativa a nivel de centĆmetros entre dron y estaciĆ³n base. En este esquema, el UAV calcula su posiciĆ³n en relaciĆ³n con una base GNSS ubicada en tierra (a menudo integrada en la estaciĆ³n de control o GCS).
La estaciĆ³n base mide su propia posiciĆ³n con alta precisiĆ³n y envĆa, en tiempo real, las correcciones diferenciales al receptor GNSS del dron. De este modo se compensan errores comunes debidos a la atmĆ³sfera, al reloj, a la Ć³rbita de los satĆ©lites y a otros factores, logrando una relaciĆ³n muy precisa entre ambas unidades. Si se configura correctamente, el RTK permite trabajar con precisiones centimĆ©tricas en 3D.
En un UAV, el posicionamiento RTK puede utilizarse durante todo el vuelo o activarse Ćŗnicamente en fases crĆticas, en funciĆ³n de las necesidades de la misiĆ³n. Un uso habitual es habilitar RTK en la fase de aproximaciĆ³n y aterrizaje, para clavar el ātouch pointā en alas fijas o para posarse con exactitud en un punto concreto en el caso de multirrotores. TambiĆ©n resulta muy Ćŗtil para operaciones avanzadas como aterrizajes en redes o sobre vehĆculos en movimiento.
Una de las aplicaciones que mĆ”s partido saca al RTK en drones es la fotogrametrĆa. En este campo, se necesita conocer con precisiĆ³n la posiciĆ³n de la cĆ”mara en cada disparo para generar modelos 3D, ortomosaicos y mediciones de gran exactitud. Con RTK, la posiciĆ³n de la cĆ”mara se calcula en tiempo real con margen de error de pocos centĆmetros, tanto en el plano horizontal como en el vertical, reduciendo la necesidad de colocar gran cantidad de puntos de control en tierra.
Para aprovechar al mĆ”ximo el modo RTK en un UAV, es fundamental que la antena GNSS embarcada sea de alta calidad, multiconstelaciĆ³n y, preferiblemente, multibanda. Esta combinaciĆ³n permite que el receptor resuelva las ambigĆ¼edades de fase con mayor rapidez y robustez, manteniendo la soluciĆ³n āFIXā estable incluso en entornos donde las seƱales no son ideales.
GNSS Compass Moving Base: orientaciĆ³n sin magnetĆ³metro
El enfoque GNSS Compass Moving Base se centra en obtener la actitud y el rumbo de un vehĆculo en movimiento sin necesidad de recurrir a magnetĆ³metros ni a otros sensores susceptibles a interferencias electromagnĆ©ticas. Para ello, se emplea al menos dos antenas GNSS situadas en el mismo vehĆculo, con una distancia conocida entre ellas.
La idea es que una de las antenas actĆŗe como ābase mĆ³vilā, mientras que la otra (u otras) se consideran āmĆ³vilesā respecto a ella. El sistema calcula en tiempo real el vector relativo entre las antenas, estimando asĆ el heading y, segĆŗn la configuraciĆ³n, tambiĆ©n el cabeceo y el alabeo. Lo interesante es que tanto la base como los mĆ³viles pueden estar en movimiento, y aun asĆ se consigue un vector preciso que define la orientaciĆ³n de la plataforma.
Con esta tĆ©cnica se evita depender del magnetĆ³metro, que es muy sensible a campos magnĆ©ticos externos. En helicĆ³pteros y otros UAV que operan cerca de grandes estructuras metĆ”licas o lĆneas de alta tensiĆ³n, la mediciĆ³n magnĆ©tica puede volverse poco fiable o directamente inĆŗtil. En esos casos, un GNSS Compass Moving Base aporta redundancia y estabilidad en la estimaciĆ³n del rumbo, reduciendo riesgos de pĆ©rdida de orientaciĆ³n del piloto automĆ”tico.
Este mĆ©todo requiere antenas bien posicionadas, separadas una distancia conocida y con una visibilidad adecuada del cielo. AdemĆ”s, resulta muy recomendable que las antenas y el receptor soporten mĆŗltiples constelaciones y, a ser posible, RTK, para mejorar la resoluciĆ³n de la separaciĆ³n entre antenas y la estabilidad de la soluciĆ³n.
El GNSS Compass con base mĆ³vil no solo se limita a helicĆ³pteros; tambiĆ©n se puede aplicar a embarcaciones, vehĆculos terrestres, UGV o cualquier plataforma donde sea necesario disponer de orientaciĆ³n precisa y robusta sin fiarse del campo magnĆ©tico local.
GNSS Compass Static Base: orientaciĆ³n desde una estaciĆ³n fija
El enfoque GNSS Compass Static Base comparte la filosofĆa anterior pero con una diferencia clave: la referencia es una base fija en tierra. En este esquema, una estaciĆ³n GNSS estacionaria con coordenadas bien conocidas proporciona las correcciones y la referencia necesarias para mejorar tanto la posiciĆ³n absoluta del dron como su orientaciĆ³n.
El sistema de aviĆ³nica del UAV puede configurarse para usar las coordenadas previamente medidas de la antena de la base como referencia absoluta. De esta manera, conociendo tanto el vector entre la base y cada una de las antenas del dron como la geometrĆa de estas en la plataforma aĆ©rea, se puede calcular el vector relativo entre las antenas de a bordo y derivar de Ć©l la orientaciĆ³n.
Un uso especialmente interesante de esta arquitectura es en aterrizajes sobre plataformas mĆ³viles, como barcos o vehĆculos especiales. En esos escenarios, la estaciĆ³n base fija puede estar ubicada en un punto conocido, y a partir de las correcciones de orientaciĆ³n que transmite se consigue una estimaciĆ³n mĆ”s precisa de la actitud y posiciĆ³n relativa de la plataforma mĆ³vil, facilitando maniobras de aterrizaje complejo.
Este enfoque requiere una buena planificaciĆ³n de la infraestructura en tierra, asĆ como enlaces de comunicaciĆ³n robustos entre la base y el UAV, ya que la calidad de la orientaciĆ³n depende en gran medida de la integridad y latencia de las correcciones que se envĆan al aire.
Al igual que en el caso de Moving Base, cuanto mejor sea la antena GNSS utilizada en la base y en el dron āen tĆ©rminos de estabilidad de centro de fase, ganancia, filtrado y rechazo de multitrayectoriaā, mĆ”s confiable serĆ” la orientaciĆ³n resultante para el sistema de control de vuelo.
IntegraciĆ³n en sistemas de piloto automĆ”tico: el caso de Veronte Autopilot 1x
Para que todas estas arquitecturas de uso GNSS sean realmente aprovechables, el piloto automƔtico del UAV debe ser capaz de gestionarlas sin necesidad de aƱadir hardware extra. Un ejemplo representativo es el Veronte Autopilot 1x, que integra doble sensor GNSS (GPS, GLONASS y BeiDou) tanto en tierra como en aire, permitiendo usar RTK, Moving Base y Static Base de manera flexible.
La configuraciĆ³n de estos modos se realiza a travĆ©s del software Veronte PIPE, que incluye asistentes (wizards) orientados a diferentes escenarios de operaciĆ³n. De esta forma, el integrador o el operador puede activar las funciones GNSS avanzadas de forma guiada, reduciendo la complejidad de puesta en marcha y evitando errores de configuraciĆ³n que podrĆan comprometer la precisiĆ³n.
DetrĆ”s de este tipo de soluciones suele haber equipos de ingenierĆa dedicados a incorporar continuamente las Ćŗltimas tecnologĆas GNSS e inerciales. En el caso de Embention, por ejemplo, se habla de un grupo de alrededor de cincuenta ingenieros trabajando en el desarrollo y mejora de sus sistemas de navegaciĆ³n, con el objetivo de ofrecer informaciĆ³n de posiciĆ³n y actitud muy precisa en prĆ”cticamente cualquier lugar y bajo cualquier clima.
La filosofĆa es clara: cuanto mĆ”s estrecha y eficiente sea la integraciĆ³n entre antenas GNSS, receptores multi-constelaciĆ³n, INS y piloto automĆ”tico, mayor serĆ” la calidad de la navegaciĆ³n, la estabilidad del vuelo y la seguridad global de las operaciones con UAV.
Esto se vuelve especialmente crĆtico en aplicaciones de alto valor, como inspecciĆ³n de infraestructuras crĆticas, logĆstica de mercancĆas sensibles, operaciones BVLOS (mĆ”s allĆ” de la lĆnea visual) o vuelos en entornos con fuerte presencia de interferencias, donde la resiliencia del sistema GNSS+INS integrado puede marcar la diferencia entre una misiĆ³n exitosa y un incidente serio.
InstalaciĆ³n, ubicaciĆ³n de la antena y factores prĆ”cticos en UAV
Incluso la mejor antena GNSS del mercado puede ofrecer malos resultados si se instala de forma incorrecta. Para exprimir su rendimiento, es esencial que disponga de una vista lo mĆ”s despejada posible del cielo, sin obstĆ”culos inmediatos que bloqueen o reflejen las seƱales. Elementos como baterĆas, estructuras metĆ”licas, cĆ”maras o antenas de otros sistemas de radio deben situarse teniendo esto muy en cuenta.
En plataformas mĆ³viles como drones multirrotor o alas fijas, tambiĆ©n hay que valorar el aislamiento de vibraciones, el tipo de montaje mecĆ”nico y la compatibilidad electromagnĆ©tica con el resto de la electrĆ³nica a bordo. Una antena mal aislada puede sufrir micro-movimientos o flexiones que afecten sutilmente al cĆ”lculo de la posiciĆ³n, y un diseƱo deficiente de la masa o del plano de tierra puede empeorar el diagrama de radiaciĆ³n y la ganancia efectiva.
Otro punto que a veces se pasa por alto es la longitud y la calidad del cable coaxial que une la antena con el receptor GNSS. Cada metro de cable introduce atenuaciĆ³n, y si se utilizan materiales o conectores de baja calidad, pueden aparecer pĆ©rdidas adicionales, reflexiones y desadaptaciones de impedancia. Por ello conviene mantener los cables lo mĆ”s cortos posible y emplear conectores y coaxiales adecuados a la frecuencia y al entorno de uso.
En drones de tamaƱo reducido, donde el espacio es muy limitado, suele recurrirse a antenas compactas integradas directamente en la estructura o en mĆ³dulos combinados. En estos casos, es todavĆa mĆ”s crĆtico hacer un buen diseƱo electromagnĆ©tico del conjunto para minimizar interferencias entre sistemas, especialmente cuando coexisten transmisores de vĆdeo, enlaces de mando y control, telemetrĆa, WiFi o 4G/LTE.
La planificaciĆ³n del mantenimiento tambiĆ©n cuenta: revisar periĆ³dicamente el estado fĆsico de la antena, asegurarse de que los conectores estĆ”n limpios y firmes, y confirmar que no hay daƱos en el radomo o en el sellado que puedan permitir la entrada de agua o suciedad es una prĆ”ctica sencilla que evita muchos problemas de rendimiento y fiabilidad a medio plazo.
Todo este ecosistema de antenas GNSS, receptores multiconstelaciĆ³n, servicios de correcciĆ³n como RTK o Atlas, arquitecturas de uso avanzadas (Moving Base, Static Base) y una correcta integraciĆ³n con el piloto automĆ”tico e INS es lo que permite que los UAV actuales consigan navegaciones con precisiĆ³n de centĆmetros, aterrizajes en puntos muy concretos y misiones complejas en casi cualquier entorno, de forma que la elecciĆ³n y la correcta instalaciĆ³n de la antena GNSS se ha convertido en un factor decisivo para sacar el mĆ”ximo partido a cualquier dron de navegaciĆ³n de precisiĆ³n.
