Existen muchas dudas e ideas equivocadas sobre el conector JST. Muchos creen que es una especificación única de conector, pero se dan cuenta que al tratar de conectar dos de estos conectores no encajan. ¿Entonces qué es? Parece que JST es algo más que un conector, como aprenderás en este artículo dedicado íntegramente a él. Así podrás conocer todos los detalles sobre qué es, tipos existentes, características, dónde encontrar datasheets, dónde comprar este tipo de elementos a buen precio, e incluso herramientas para trabajar con ellos (p.e.: crimpadoras).

¿Qué es el conector JST?

conector JST

El conector JST debe sus siglas a Japan Solderless Terminals Company, Ltd., una empresa nipona cuya historia se remonta a 1957. Esta empresa ahora cuenta con cientos de tipos diferentes de este conector (series o familias), como se puede ver en la web oficial creada en 1999. En cuanto al propio conector eléctrico, se diseñó para ser un terminal sin necesidad de soldaduras y, entre otras cosas, eso es lo que lo ha hecho tan popular en la actualidad para proyectos de electrónica, impresoras 3D, servo-motores, baterías, etc.

No solo la empresa japonesa fabrica conectores de este tipo. Actualmente otras empresas también crean conectores compatibles con JST.

El conector JST es ampliamente usado en proyectos de electrónica, con el simple objetivo de transportar la corriente eléctrica o transportar alguna señal. Sin embargo, no se recomienda usarlos en aplicaciones mecánicas en las que el conector esté sometido a tensión o algún tipo de fuerza, ya que no lo resistiría. En multitud de equipos los verás conectados a baterías, PCBs, motores, etc., ya que son muy fiables y económicos.

Por otro lado, es importante destacar algo sobre el estándar de este conector, ya que muchos usuarios lo confunden. Primeramente, existen unas 10 familias o series de conectores JST diferentes y cada una de ellas tiene una docena de subcategorías o modelos. Todos ellos diferentes, por lo que el término «conector JST» no se refiere a un conector específico, sino simplemente a un tipo de conexión sin soldadura, eso es lo que todos tienen en común.

En cuanto a su nomenclatura, vas a poder comprobar que los nombres de los conectores se componen de:

JST-SS-D

Siendo esto:

  • JST: hace referencia al conector.
  • SS: son dos letras (*en algunos casos puede haber una letra previa, tipo XSS) que identifican a la familia o serie. Pueden ser diversas VH, RE, EH,… Cada una de estas familias tiene una forma de conector, así como especificaciones diferentes (voltaje, corriente, tamaño,…).
  • D: se refiere a las dimensiones dentro de esa serie.

Por ejemplo, un caso real de nomenclatura sería el JST-XHP-1 y el JST-XHP-2. Ambos son JST, ambos son de la serie HP, pero las dimensiones cambian. El 2 tiene un tamaño superior al 1.

Cabe destacar también que existen algunas sugerencias de los fabricantes que deberías respetar para el correcto funcionamiento y para que el conector no sufra:

  • Usa un cable de una longitud ligeramente superior a la necesaria para evitar tensiones del cable.
  • Para desconectar el JST, no tires de los cables o terminarás soltándolos.
  • Limitación de libertad de movimiento de solo 15º en cada uno de los cables.

Para más información puedes leer algunas guías en PDF de la web oficial:

Tipos de conector JST, especificaciones y datasheets

tipos de conector JST

En cuanto a los tipos de conector JST, existen bastantes familias y modelos dentro de cada una de ellas. Además, existen dos grandes grupos:

  • Wire-to-board, es decir, un conector de cable a placa de circuito impreso.
Series Pin-to-pin pitch Filas de pines Intensidad
(A)
Voltaje
(V)
Tamaño del cable
(AWG)
Carenado Bloqueo Notas Datasheet
VH 3.96 mm (0.156″) 1 10 250 22 a 16 Sí/No Sin carenado es más popular. Ejemplos son: BVH-21T-P1.1, SVH-21T-P1.1, SVH-41T-P1.1, VHR-2N, VHR-4N JST VH
RE 2.54 mm (0.100″) 1 2 250 30 a 24 No No Similar al DuPont hembra. JST RE
EH 2.50 mm (0.098″) 1 3 250 32 a 22 No No hay de 0.1″. Ejemplo EHR-3 JST EH
XA 2.50 mm (0.098″) 1 3 250 30 a 20 No hay de 0.1″. Un ejemplo es el SXA-01T-P0.6 JST XA
XH 2.50 mm (0.098″) 1 3 250 30 a 22 No No hay de 0.1″. Usado en muchos sistemas de radio control para las baterías. Ejemplos son XHP-2, XHP-4… JST XH
PA 2.00 mm (0.079″) 1 3 250 28 a 22 Usado para cargadores de baterías FMA Cellpro. Ejemplos PAP-04V-S‎ JST PA
PH 2.00 mm (0.079″) 1 2 100 32 a 24 No Muchos motores paso a paso lo usan.

Compatible con KR (IDC), KRD (IDC), y CR (IDC) series. Ejemplos son el PHR-2, PHR-4…

JST PH
ZH 1.50 mm (0.059″) 1 1 50 32 a 26 No Compatible con ZR (IDC) y ZM (crimp) series. Ejemplos son ZHR-2, ZHR-3, ZHR-4… JST ZH
GH 1.25 mm (0.049″) 1 1 50 30 a 26 No hay de 0.05″. A veces confundido con el molex de PicoBlade. JST GH
SH 1.00 mm (0.039″) 1 1 50 32 a 28 No Compatible con SR (IDC) y SZ (IDC) series. Ejemplo: SHR-04V-S JST SH
  • Wire-to-wire, para conexiones cable a cable.
Series Pin-to-pin pitch Filas de pines Intensidad
(A)
Voltaje
(V)
Tamaño del cable
(AWG)
Funciones Notas Datasheet
RCY 2.50 mm (0.098″) 1 3 250 28 a 22 Bloqueo Usado en radio control (R/C), también como conector BEC o P. Es común encontrar modelos muy pequeños para juguetes, baterías LiPo, etc. Ejemplos SYR-02T‎, SYP-02T-1‎ JST RCY
SM 2.50 mm (0.098″) 1 3 250 28 a 22 Bloqueo

Alta fuerza

Usado en algunos elementos de decoración LED RGB. JST SM

Fuente – Wikipedia

En cuanto a las familias, en esas tablas tienes las existentes, sus características y datasheets de cada una de ellas.

Ver lista completa de series

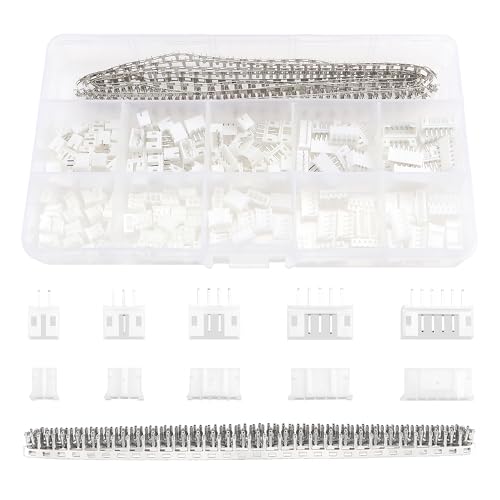

Dónde comprar y recomendaciones

Si tienes pensado comprar algún conector JST barat para tu proyecto DIY, entonces deberías echar un vistazo a alguno de estos:

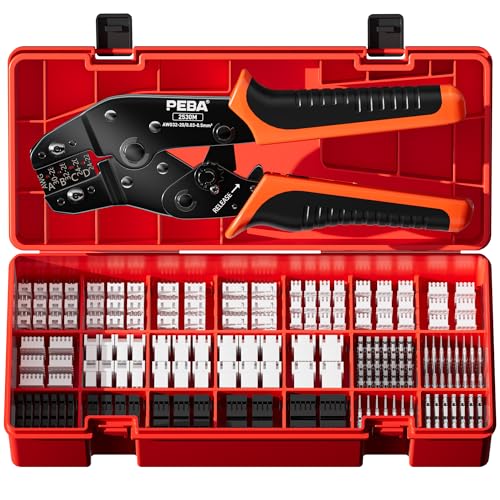

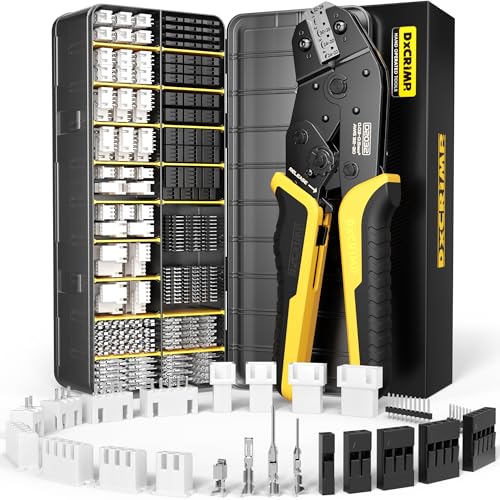

Herramientas de crimpado para JST

crimpadora

Los makers seguro que están también interesados en hacerse con alguna herramienta para trabajar con este tipo de conectores sin soldadura. Para ello, te recomiendo estas herramientas crimpadoras:
