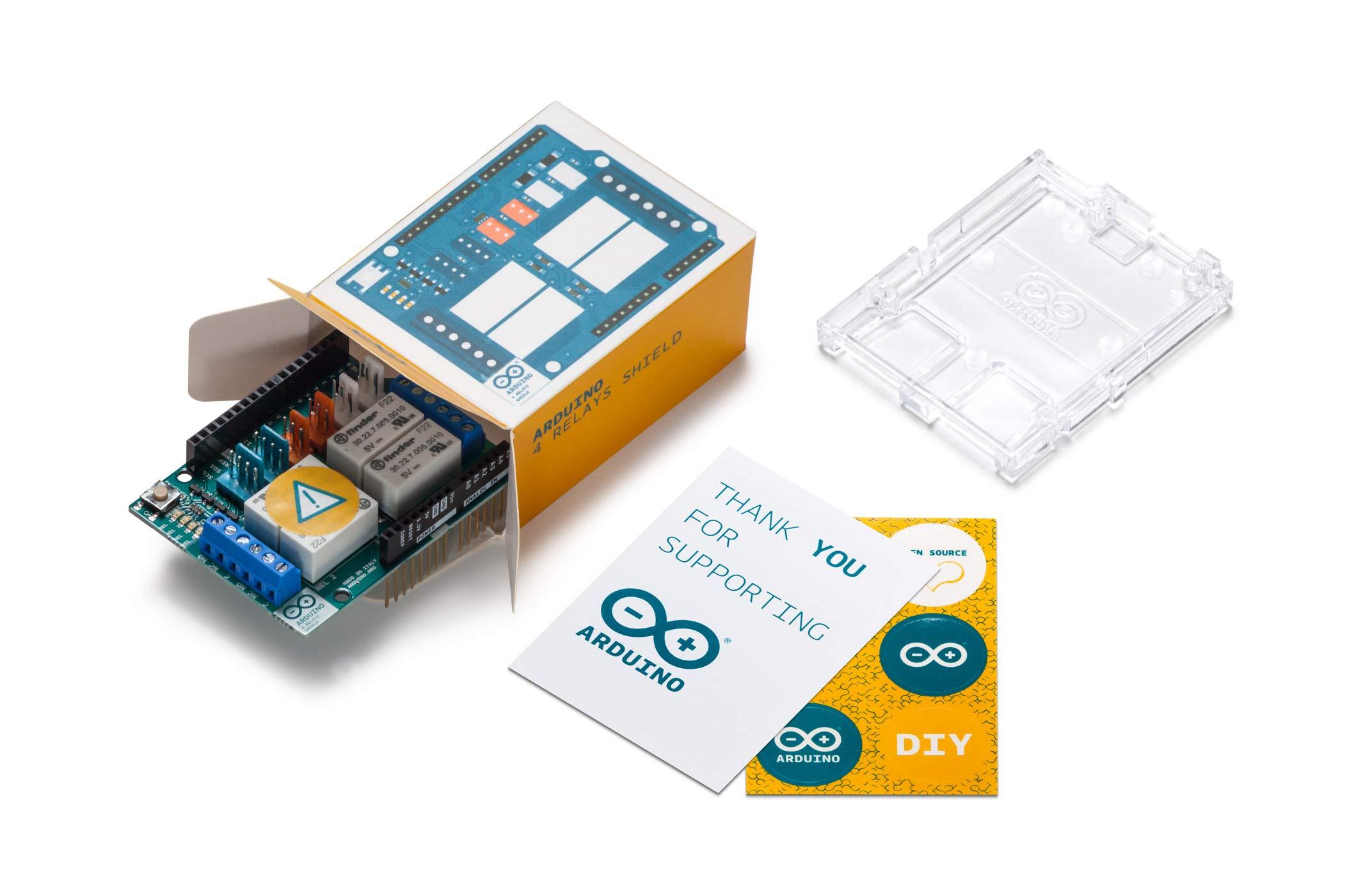

Si te estás lanzando al mundo de la electrónica con Arduino, pronto te darás cuenta de que los pines digitales tienen sus límites. No puedes conectar una bombilla de casa o un motor potente directamente a la placa porque quemarías el microcontrolador al instante debido a que el voltaje y la corriente que maneja son muy bajos. Aquí es donde entra en juego el Arduino 4 Relays Shield, una pieza de hardware diseñada específicamente para hacer de puente entre la baja potencia del Arduino y los dispositivos que requieren mucha más energía.
Básicamente, este shield actúa como un interruptor inteligente. En lugar de que la corriente pase por el chip, el Arduino envía una señal pequeña que activa un electroimán dentro del relé, el cual cierra un circuito independiente. Es la solución ideal para quienes quieren montar sus propios sistemas de domótica o automatizar cosas en el garaje sin complicarse la vida con cables infinitos y soldaduras peligrosas, ya que se encaja directamente sobre la placa.
Características principales y diseño del hardware

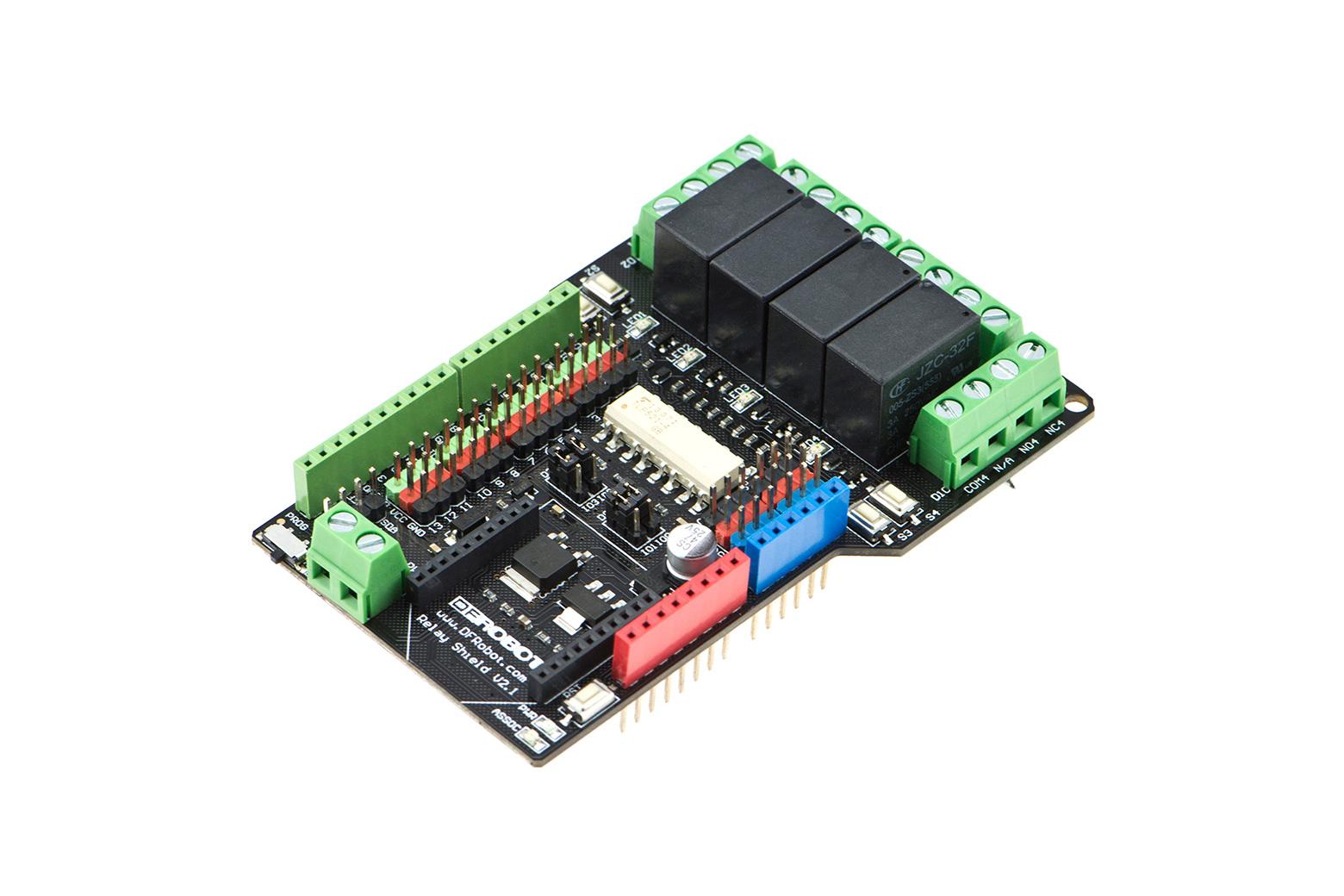

Este módulo no es un simple conjunto de interruptores; está pensado para ser robusto y versátil. Cuenta con cuatro canales de relé independientes, lo que te permite gestionar hasta cuatro aparatos distintos simultáneamente. Cada uno de estos relés ofrece tres terminales fundamentales: COM (Común), NO (Normalmente Abierto) y NC (Normalmente Cerrado). Esto significa que puedes elegir si el aparato debe estar apagado por defecto y encenderse al recibir la señal, o al revés, lo cual es súper útil para sistemas de alarmas o seguridad.
Para que no vayas a ciegas mientras programas, el shield incorpora indicadores LED dinámicos que te avisan en tiempo real si el relé está activado o no. Además, su factor de forma es el estándar, por lo que es compatible no solo con el Arduino Uno, sino también con el Leonardo, el Mega y placas compatibles como la Seeeduino. En algunos modelos avanzados, incluso encontramos una interfaz para XBee, lo que abre la puerta a controlar todo vía Bluetooth, WiFi o Zigbee, llevando tu proyecto al terreno del Internet de las Cosas (IoT).
Especificaciones técnicas detalladas
Si nos ponemos técnicos, este shield es una bestia capaz de manejar cargas considerables. Dependiendo de la versión, puede soportar hasta 250V AC y 10A, o hasta 60V DC con la misma intensidad, aunque algunas variantes se optimizan para 24V DC y 5A. La alimentación suele ser de 5V DC, pero es muy recomendable usar una fuente de alimentación externa (entre 6V y 12V) mediante un puente seleccionable si vas a activar todos los relés a la vez, para evitar que el Arduino se reinicie por falta de corriente.
- Voltaje de operación: Típicamente 5V DC (rango de 4.75V a 5.25V).
- Capacidad de conmutación: Hasta 70W de potencia con una vida útil de unos 100.000 ciclos.
- Protección: Aislamiento galvánico mediante optoacopladores para evitar interferencias electromagnéticas.
- Dimensiones: Aproximadamente 68.7 x 53.5 x 30.8 mm y un peso ligero de unos 55 gramos.
Conexiones y funcionamiento lógico
La gestión de los relés es muy sencilla ya que se hace a través de los pines digitales. Por lo general, los pines 4, 5, 6 y 7 controlan los relés 4, 3, 2 y 1 respectivamente. Para manejarlos, solo tienes que usar la función digitalWrite en el IDE de Arduino. Si pones el pin en estado ALTO (HIGH) o BAJO (LOW), dependiendo de si el relé es activado por nivel alto o bajo, el terminal COM se conectará al NO o al NC.
Un punto muy interesante es que, si cuatro relés no son suficientes, puedes apilar varios shields. Para lograrlo, deberás conectar el segundo shield al primero mediante cables jumper, uniendo las líneas de GND y 5V, y asignando nuevos pines digitales (por ejemplo, del 8 al 11) para controlar el segundo grupo de relés. Esto te permite escalar tu proyecto de automatización sin tener que cambiar de placa base.
Aplicaciones prácticas y consejos de uso
Las posibilidades son casi infinitas. Puedes usarlo para crear un controlador de riego automático activando electroválvulas, o para domotizar tu casa encendiendo luces y ventiladores desde el móvil. También es perfecto para controlar motores de corriente continua o crear incubadoras donde necesites regular la temperatura activando una resistencia térmica. Lo importante es que, al usar terminales de tornillo, la conexión de los cables de potencia es rápida y muy segura.
Para evitar sustos, recuerda siempre revisar que no haya cables pelados que puedan tocar el USB del Arduino; algunos usuarios recomiendan poner un poco de cinta aislante en esa zona por precaución. No olvides que la seguridad eléctrica es lo primero: si vas a manipular 220V de la red eléctrica, asegúrate de que todo esté bien aislado y desconectado antes de hacer cualquier cambio en el cableado.
Este dispositivo transforma un simple microcontrolador en un potente centro de mando capaz de gestionar cargas eléctricas reales, combinando la facilidad de montaje plug-and-play con la seguridad que aportan los optoacopladores y la flexibilidad de los contactos NO/NC para cualquier proyecto de electrónica.
