Si te interesa el hardware y la inteligencia artificial, habrás oído ya más de una vez hablar de Intel 18A como el gran golpe sobre la mesa con el que la compañía quiere volver a pelear de tú a tú con TSMC y, de paso, recuperar el trono del rendimiento en PCs y centros de datos. No es solo un nodo de fabricación más: es la base de toda una generación de procesadores como Panther Lake y Xeon 6+ Clearwater Forest y de los futuros aceleradores de IA de gigantes como Microsoft o Amazon.
Detrás de ese nombre que suena tan técnico hay una combinación de miniaturización extrema, nuevos transistores RibbonFET (GAA) y alimentación PowerVia que cambia por completo cómo se construyen los chips. Y, como verás, no se queda en teoría: afecta al rendimiento por vatio, a la forma de desplegar la IA en la nube, en el edge y en el portátil que tendrás en la mesa, e incluso al mapa geopolítico de dónde se fabrican los procesadores más avanzados del planeta.

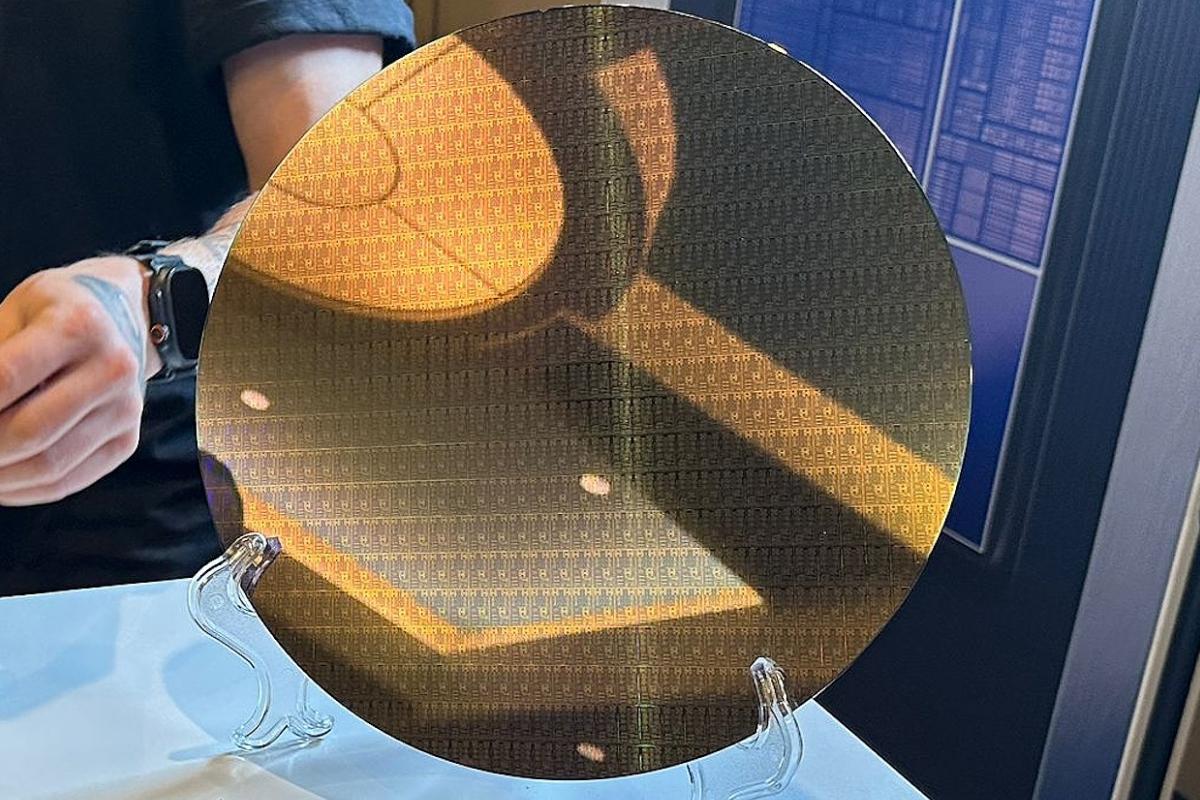

Qué es Intel 18A y por qué es tan importante
Cuando hablamos de Intel 18A nos referimos a un nodo de fabricación de la llamada era del angstrom. El propio nombre es una pista: 18A equivale aproximadamente a 1,8 nanómetros, donde la “A” viene de angstrom, una unidad (10 veces más pequeña que un nanómetro) que se usa a escala atómica. En la práctica, el mensaje es claro: se ha reducido tanto el tamaño de las estructuras internas que ya no basta con hablar en nm.
En términos de densidad, esto permite meter muchos más transistores por milímetro cuadrado en un chip manteniendo o incluso bajando el consumo total. Más transistores significa más unidades de cómputo: núcleos de CPU, GPU, aceleradores de IA (NPU), caché, lógica de seguridad… todo condensado en el mismo silicio. Para cargas como modelos de IA generativa y LLM, esto se traduce en más operaciones por segundo, menos latencia y una eficiencia energética muy superior.
Para alcanzar esta escala Intel se apoya de lleno en la litografía EUV de alta apertura numérica (High-NA EUV). Esta tecnología utiliza longitudes de onda extremadamente cortas para dibujar patrones minúsculos sobre la oblea de silicio. El reto es enorme: hay que controlar rendimientos, gestionar mejor la disipación térmica en chips ultra densos y amortizar unas instalaciones con costes astronómicos. Aun así, el objetivo de Intel con 18A es claro: volver a marcar el ritmo en fabricación y ofrecer una base sólida para toda su estrategia de IA y de foundry.
Según cifras de la propia compañía, respecto al nodo Intel 3, 18A promete hasta un 15 % más de rendimiento por vatio y del orden de un 30 % más de densidad. Ese salto, bien aprovechado, impacta directamente en el coste total de propiedad (TCO) de los centros de datos: menos energía consumida, menos necesidades de refrigeración y más capacidad de cómputo en el mismo espacio físico.
Intel 18A ya está abierto a clientes externos a través de Intel Foundry. Microsoft fabricará en 18A sus propios aceleradores de IA y chips Azure, y Amazon también ha firmado para utilizar este proceso en la familia Graviton. El movimiento encaja con la apuesta de Estados Unidos por reforzar la producción doméstica de chips avanzados, reduciendo la dependencia de TSMC en Taiwán y reordenando el mapa de poder en la industria de semiconductores.
RibbonFET y PowerVia: las dos “armas secretas” del nodo 18A
El otro gran salto de 18A está en los propios transistores. Intel abandona por fin los tradicionales FinFET y da el salto a RibbonFET, su implementación de los GAAFET (Gate-All-Around). El cambio no es menor: a escalas cercanas a los 2 nm, FinFET empezaba a toparse con serios problemas de fugas e ineficiencia térmica al meter tantos transistores en tan poco espacio.
Con los transistores GAA, el canal por donde pasa la corriente queda completamente rodeado por la puerta, lo que ofrece un control mucho más fino sobre el flujo eléctrico. El resultado práctico es menos fugas, más capacidad para subir frecuencia sin disparar el consumo y mejor comportamiento térmico. Justo lo que se necesita para seguir escalando rendimiento sin convertir el chip en una estufa.
Samsung se adelantó adoptando GAA, pero los primeros intentos a 3 nm tuvieron problemas de rendimiento y yields. TSMC ha sido más conservadora, evolucionando FinFET hasta 3 nm y preparando ahora sus nodos A16 y A14 (1,6 y 1,4 nm) ya con nanohojas GAA. Intel, mientras tanto, ha afinado su propia variante con RibbonFET para 18A, buscando un equilibrio entre agresividad tecnológica y fiabilidad en producción.
La otra pieza clave es PowerVia, la alimentación por la parte trasera del chip. Tradicionalmente, todas las pistas de alimentación y señal se enrutaban por la cara superior del silicio, compitiendo por espacio y generando congestión. Con PowerVia, Intel mueve la red de potencia a la parte posterior: los transistores reciben la energía “desde abajo” y el frontal queda mucho más despejado para las pistas de señal.
Esta arquitectura de alimentación trasera reduce caídas de tensión, mejora la calidad del suministro eléctrico a los núcleos y permite alcanzar frecuencias más altas con mayor estabilidad. Para mitigar las posibles caídas inductivas en ese nuevo esquema, Intel introduce condensadores Omni MIM, que ayudan a estabilizar todavía más el voltaje. En conjunto, RibbonFET + PowerVia son el núcleo de la promesa de 18A: más frecuencia pico (se habla de objetivos cercanos a 6 GHz en algunos escenarios), menos consumo y temperaturas más controladas.
Variantes del nodo: Intel 18A, 18A-P y 18A-PT
Dentro de la familia 18A, Intel ha definido varias variantes pensadas para distintos tipos de producto. El nodo base, simplemente Intel 18A, será el más extendido, pero sobre él se construyen dos opciones más avanzadas: 18A-P y 18A-PT.
La versión 18A-P (Performance) está optimizada para ofrecer aún más rendimiento por vatio. Intel habla de una mejora adicional de alrededor de un 10 % sobre el 18A estándar, algo especialmente atractivo para CPUs de gama alta y GPUs muy potentes donde cada punto extra de eficiencia cuenta. Es de esperar que los productos tope de gama para gaming, creación de contenido o cómputo intensivo se apoyen en esta variante.
Por encima se sitúa 18A-PT (Performance + Through-Silicon Vias), un proceso pensado para empaquetado 3D extremo con Foveros Direct y TSVs. Aquí el foco no es solo el transistor, sino la integración vertical de múltiples dies con interconexiones de altísimo ancho de banda y muy baja latencia. Es la base del llamado Heterogeneous Integration: dividir un procesador en varios mosaicos (tiles) con distintos nodos (18A, Intel 3, Intel 7…) y unirlos como un “mosaico” tridimensional.
Los principales candidatos a usar 18A-PT son los Xeon de nueva generación y los aceleradores Gaudi para IA, orientados sobre todo a centros de datos. En este contexto, poder apilar chips, mezclar nodos y mantener interconexiones ultradensas es clave para alimentar la próxima ola de IA generativa y cargas de trabajo HPC.
Productos clave con Intel 18A: Panther Lake y Xeon 6+ Clearwater Forest
El potencial de 18A se materializa en productos concretos, y los dos estandartes iniciales son Panther Lake en la parte cliente/edge y Xeon 6+ Clearwater Forest. Juntos forman un tejido informático pensado para desplegar IA de forma híbrida: entrenar y procesar a gran escala en el centro de datos y hacer inferencia de baja latencia en el dispositivo o en el borde.
Panther Lake, también conocido como futura serie Intel Core Ultra 300 para portátiles, utiliza 18A en sus tiles de CPU (Compute) y GPU. Se coloca como evolución de Lunar Lake con la ambición de igualar el rendimiento de Arrow Lake-H (segmento de 45 W) en chips de unos 17 W, gracias a un salto importante en eficiencia y arquitectura. Esa combinación lo hace especialmente interesante para portátiles finos y ligeros y soluciones edge de bajo consumo.
Por su parte, Clearwater Forest será la gran baza de Intel en servidores de alta densidad. Hablamos de Xeon 6+ con hasta 288 núcleos en la configuración más potente, basados en núcleos de eficiencia Darkmont. El tile de cómputo utiliza 18A, mientras que otros elementos como el Active Base o el I/O se apoyan todavía en nodos Intel 3 e Intel 7, aprovechando el enfoque mosaico que permite Foveros.
En conjunto, estos productos permiten plantear arquitecturas de IA empresarial donde el entrenamiento y la inferencia masiva de LLM se concentran en Xeon 6+, mientras que Panther Lake se encarga de la inferencia local en clientes y dispositivos de borde. El resultado es una estrategia de IA híbrida más eficiente, con menor latencia, menor coste de nube y mejor control sobre datos sensibles.
Panther Lake: el “sistema de chips” para portátiles y edge
Una de las mayores novedades de Panther Lake es su enfoque de diseño: más que un SoC clásico, Intel lo define como un “sistema de chips” modular basado en baldosas (tiles). En total, el paquete se compone de siete elementos entre tiles de sistema, tile base y el propio empaquetado, todos ellos conectados mediante la tecnología 3D Foveros y la nueva interconexión Intel Scalable Fabric 2.
Este diseño modular hace que la GPU vaya en una baldosa de gráficos completamente independiente, que puede escalar en prestaciones sin alterar el resto del diseño. Además, Panther Lake abandona la memoria integrada en el die (como ocurría en Lunar Lake) y vuelve a una configuración más flexible: se soportan hasta 96 GB de LPDDR5 a 9600 MT/s en doble canal o hasta 128 GB de DDR5 (en formatos como CAMM2 o SODIMM) a velocidades de hasta 7200 MT/s.
Esta ruptura con las memorias predefinidas soldadas en el procesador permite a los fabricantes de portátiles e integradores de soluciones edge ofrecer mucha más variedad de configuraciones, desde equipos muy contenidos en RAM hasta máquinas con capacidades casi de estación de trabajo, sin cambiar el diseño base de la placa.
En cuanto a la CPU, Panther Lake llegará en tres configuraciones básicas, todas compartiendo el mismo empaquetado y diseño físico, lo que facilita la vida a los OEM:
- Modelo de 8 núcleos: 4 P-Core + 4 LP E-Core, con una GPU Xe3 de 4 núcleos y 4 unidades de Ray Tracing.
- Modelo de 16 núcleos intermedio: 4 P-Core + 8 E-Core + 4 LP E-Core, con la misma GPU Xe3 de 4 núcleos y 4 RT, pero más líneas PCIe 5.0 (dos disponibles), ideal para combinarlo con gráficas dedicadas.
- Modelo de 16 núcleos tope de gama: 4 P-Core + 8 E-Core + 4 LP E-Core y una GPU Xe3 de 12 núcleos y 12 RT, que sacrifica parte de las líneas PCIe 5.0 (cuatro líneas) a cambio de un salto considerable en potencia gráfica integrada.
Los núcleos de rendimiento, llamados Cougar Cove, y los núcleos de eficiencia Darkmont reciben una actualización importante de arquitectura y memoria caché. Se incrementa de forma notable el tamaño de la caché de último nivel (L3) compartida por P-Cores y E-Cores, y se introduce una caché adicional de 8 MB en la interfaz hacia la DRAM, pensada para reducir el tráfico hacia la memoria principal y mejorar el rendimiento en aplicaciones muy sensibles a la latencia.
Todo este rediseño de la jerarquía de memoria, sumado a 18A y al nuevo reparto de tareas entre núcleos, se traduce en un incremento de dos dígitos en IPC (instrucciones por ciclo) y una mejora de hasta un 50 % en rendimiento por vatio frente a generaciones anteriores, acercando el rendimiento de CPUs de 45 W a procesadores que rondan la mitad de consumo.
GPU Xe3 modular, NPU 5 y capacidades de IA en Panther Lake
La baldosa de gráficos Xe3 es otro de los pilares de Panther Lake. Intel ha rediseñado por completo la GPU para hacerla más modular, eficiente y escalable. El hecho de que la baldosas sea intercambiable sin cambiar el resto del SoC permite a los fabricantes lanzar versiones con GPU modesta o muy potente en el mismo chasis de portátil o plataforma edge.
En el modelo más avanzado, con 12 Xe-cores y 12 unidades de Ray Tracing, la mejora de rendimiento es especialmente notable. El procesador está pensado para apoyarse de forma intensiva en los núcleos Darkmont de baja energía para tareas ligeras, liberando presupuesto térmico para que la GPU mantenga frecuencias sostenidas más altas en juegos y cargas gráficas sin disparar el consumo global respecto a generaciones previas.
En el terreno de la IA, Panther Lake integra una NPU 5 de nueva generación. Aunque mantiene cifras de rendimiento brutas similares (alrededor de 50 TOPS en la NPU), se ha rediseñado para ocupar menos espacio en el die, consumir menos y añadir modos de operación nuevos. Uno de los cambios importantes es la unificación del soporte FP8 en todas las unidades de IA del procesador (CPU, GPU, NPU), lo que facilita desarrollar y ejecutar modelos optimizados en este formato.
Sumando CPU, GPU y NPU, la plataforma Panther Lake puede alcanzar del orden de hasta 180 TOPS (aproximadamente 120 TOPS en GPU, 50 en NPU y alrededor de 10 en CPU). Esto habilita toda una nueva generación de AI PC y dispositivos edge capaces de ejecutar asistentes, traducción, visión por computador o generación de contenido directamente en el dispositivo, sin depender continuamente de la nube.
Conectividad, vídeo y otros bloques clave en Panther Lake
En conectividad inalámbrica, Panther Lake mantiene el MAC Wi‑Fi integrado en el propio procesador, pero sigue confiando en módulos externos (PCIe o USB) para el chip de radio. Lo interesante es que esta base de hardware se combina con nuevos chips Wi‑Fi que elevan el listón hasta Wi‑Fi 7 R2 e Intel Bluetooth 6 Dual, ofreciendo velocidades muy altas y mejoras claras en gestión de redes densas, latencias y eficiencia energética.
En el terreno multimedia, se incorpora una nueva IPU 7.5 (unidad de proceso de imagen y vídeo), pensada para procesar vídeo en tiempo real con ayuda de IA residente en el propio procesador. Esta IPU añade técnicas HDR más realistas con mayor rango dinámico y dos funciones de IA destacadas: reducción de ruido avanzada para escenas con poca luz y ajuste de tono localizado para mejorar contraste y nitidez en distintas zonas de la imagen.
Todo ello se consigue con un consumo medio alrededor de 1,5 W menor en esta unidad, manteniendo soporte nativo para cámaras 4K y flujos de hasta 120 FPS a 1080p. Además, la IPU 7.5 puede manejar hasta tres cámaras simultáneas sin recurrir a hardware dedicado, lo que abre la puerta a portátiles y dispositivos edge con múltiples sensores de vídeo trabajando en paralelo.
En el plano de la seguridad y el almacenamiento, Panther Lake suma capacidades como Intel Total Storage Encryption y un nuevo motor de seguridad Intel Partner, orientado a proteger datos y certificados en hardware. También hay mejoras en Intel Thread Director y en la gestión de energía, para colocar las tareas correctas en el núcleo adecuado y ajustar frecuencias y voltajes de manera más inteligente según la carga.
Calendario, fabricación y contexto geopolítico de Intel 18A
Durante el evento ITT 2025 celebrado en Arizona, Intel mostró las primeras demos de Panther Lake para portátiles y plataformas edge, junto con servidores basados en la nueva arquitectura Xeon 6+ Clearwater Forest. Aunque todavía no se han dado todos los detalles comerciales (SKUs concretos, frecuencias finales, precios…), la hoja de ruta apunta a que los primeros productos comerciales llegarán a principios de 2026, con anuncios previstos en torno al CES y disponibilidad real dentro del primer trimestre.
En cuanto a fabricación, Intel ya ha iniciado la producción en masa de Panther Lake en al menos dos plantas de Estados Unidos. La Fab 52 del complejo de Ocotillo en Chandler, Arizona, es uno de los emblemas de esta estrategia: allí se están produciendo los nuevos procesadores en 18A, respaldados por fuertes inversiones públicas y privadas dentro del marco de los CHIPS Act y programas similares.
Este movimiento tiene una lectura claramente geopolítica. Desde la administración Trump y continuando con las siguientes, Estados Unidos ha buscado repatriar parte de la fabricación avanzada de semiconductores, reduciendo la dependencia de Asia (especialmente de Taiwán) y las vulnerabilidades asociadas a tensiones en el Pacífico o a posibles subidas de aranceles.
Para las empresas, esto se traduce en una mejora potencial de la resiliencia de la cadena de suministro. Distintos análisis apuntan a que las interrupciones globales pueden suponer pérdidas del 10‑15 % de ingresos anuales en organizaciones muy dependientes de hardware crítico. Fabricar una parte significativa de los chips en territorio norteamericano reduce este riesgo y proporciona una fuente de suministro más “confiable”, algo especialmente relevante para sectores regulados y proyectos de IA de misión crítica.
Además, concentrar capacidad de fabricación avanzada en regiones como Arizona puede dinamizar ecosistemas locales de IA, software y talento, con tiempos de respuesta más cortos para soluciones personalizadas y canales de soporte técnico más cercanos. Intel aspira a posicionarse no solo como proveedor de silicio, sino como socio estratégico full‑stack: desde el nodo de proceso y el empaquetado hasta el software, las herramientas de desarrollo y los servicios de fundición.
Impacto de Intel 18A en la estrategia de IA empresarial
Todo lo anterior no es solo ingeniería por amor al arte: tiene consecuencias directas para CIO, CTO, CDO y, en general, para quienes definen la estrategia tecnológica de una empresa. Con 18A y los nuevos procesadores, Intel apunta a redefinir el equilibrio entre rendimiento, coste y modelo de despliegue de la IA.
Por un lado, las mejoras que se proyectan en rendimiento por vatio permiten prever reducciones del 15‑20 % en el TCO en ciclos de tres años para cargas de trabajo de inferencia de gran volumen, gracias a menor consumo eléctrico y menores necesidades de refrigeración. En el caso del entrenamiento de modelos, se habla de aceleraciones del 25‑30 % y de reducciones de hasta el 50 % en latencia de inferencia en el borde, habilitando aplicaciones de IA en tiempo real mucho más complejas.
Por otro lado, el posicionamiento de Intel 18A como proceso de referencia para hardware “confiable” fabricado en EE. UU. introduce una nueva variable en la ecuación: la soberanía tecnológica y la gestión del riesgo geopolítico. Para muchas compañías, especialmente las que manejan datos sensibles o dependen de infraestructuras críticas, esto puede pesar tanto como las propias cifras de rendimiento.
Todo ello empuja a las organizaciones a replantearse estrategias como el “cloud first” absoluto. Con plataformas como Panther Lake y Xeon 6+ basadas en 18A, cobra más sentido un enfoque de IA híbrida centrada en la carga de trabajo: decidir qué se queda en la nube, qué se baja al data center propio y qué se ejecuta directamente en el edge o en el PC del usuario. Esto no invalida la nube, pero sí exige una arquitectura más flexible y una planificación de adquisiciones que tenga en cuenta rendimiento, latencia, privacidad y TCO de forma conjunta.
También hay riesgos: el ritmo de innovación hace que un hardware puntero pueda dejar de ser óptimo en pocos años, y apostar demasiado fuerte por la pila completa de un único fabricante puede aumentar el bloqueo de proveedor. Por eso, muchos expertos recomiendan definir marcos de decisión centrados en la carga, diversificar la cadena de suministro y mantener la capacidad de integrar soluciones de distintos actores cuando sea necesario.
En conjunto, Intel 18A, junto con arquitecturas como Panther Lake y Xeon 6+, dibuja un escenario en el que la economía de la inteligencia depende cada vez más del silicio sobre el que se ejecuta la IA. La combinación de transistores RibbonFET, alimentación PowerVia, empaquetado 3D Foveros, NPU dedicadas y GPUs modulares crea una base técnica muy potente sobre la que construir la próxima generación de dispositivos, servidores y servicios inteligentes. Para quien tenga que decidir qué hardware comprar en los próximos años, entender estas piezas ya no es un lujo: es una condición casi obligatoria para no quedarse atrás.
