El módulo M5StampS3 BAT con ESP32-S3 y batería integrada se ha convertido en una de las opciones más interesantes para quienes quieren montar proyectos IoT compactos, eficientes y con gestión de energía avanzada. No es simplemente “otro ESP32”: combina una plataforma muy potente con un sistema de alimentación inteligente, memoria abundante y un formato pensado para integrarlo directamente en placas personalizadas o productos comerciales.
Además, este módulo encaja dentro de todo un ecosistema de dispositivos M5Stack, como el StampS3 “a secas” o el singular Cardputer basado también en ESP32-S3. Entender qué aporta cada uno ayuda a elegir la opción adecuada según el proyecto: desde un “cerebro” mínimo soldado en una PCB, hasta un miniordenador de bolsillo con teclado, pantalla y baterías integradas listo para trastear con WiFi, Bluetooth o incluso hacer pen-testing.

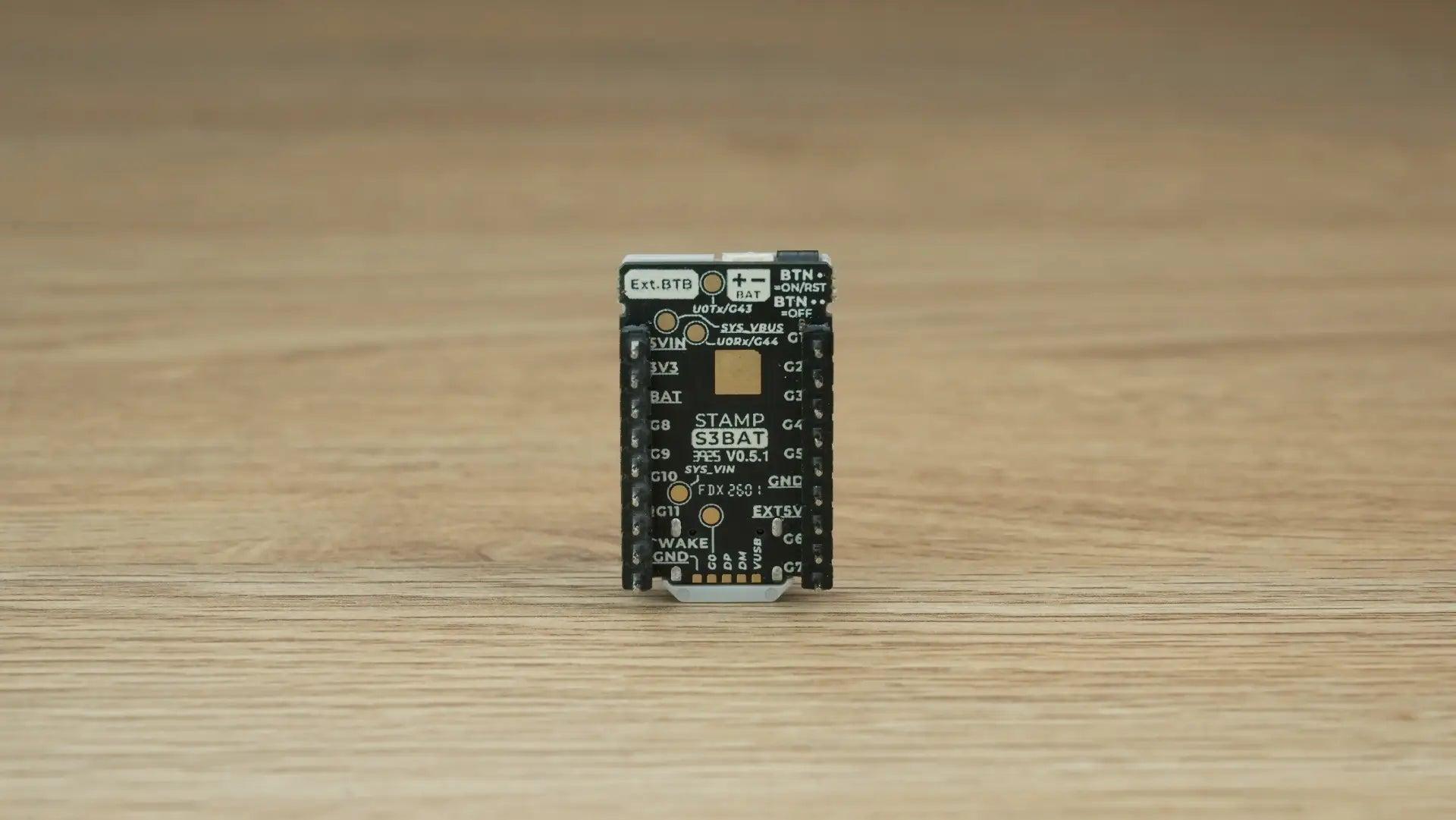

Qué es el M5StampS3 BAT y en qué se diferencia
El M5StampS3 BAT es un módulo embebido con gestión de alimentación integrada que utiliza como corazón el SiP ESP32-S3-PICO-1-N8R8. Este System-in-Package integra en un solo encapsulado el ESP32-S3 con CPU dual-core Xtensa LX7 de hasta 240 MHz, junto con 8 MB de memoria Flash y 8 MB de PSRAM, lo que lo hace ideal para tareas de procesamiento en el borde, visión básica, IA ligera o manejo intensivo de datos.
A diferencia del StampS3 estándar, el modelo BAT añade circuitería específica para batería y control de potencia. Integra el diseño de gestión de alimentación M5MP1 (mencionado también como M5PM1 en algunos textos), que permite gestionar la entrada y salida de energía, la carga de baterías LiPo, así como medir tensiones de entrada y de batería. Todo ello lo convierte en un candidato perfecto para dispositivos portátiles que deban funcionar mucho tiempo con consumo reducido.
Otra diferencia clave del M5StampS3 BAT frente a otras variantes es la presencia de una interfaz de alimentación integrada para baterías de 3,7 V, pensada para conectarse mediante un conector específico (incluye un cable SH1.0 para batería en el paquete). Así se cubre el ciclo completo: alimentación por USB-C o 5 V, batería LiPo y control fino del estado energético.
El módulo expone un total de 11 GPIO de propósito general y 1 pin de despertado, accesibles a través de un conector BTB de 24 pines con paso estándar de 2,54 mm en pads tipo “half-hole” (castellated). Esto facilita tanto el montaje SMT en una PCB propia como el uso en formato DIP o con pines para prototipado rápido.
Otra diferencia clave del M5StampS3 BAT frente a otras variantes es la presencia de una interfaz de alimentación integrada para baterías de 3,7 V, pensada para conectarse mediante un conector específico (incluye un cable SH1.0 para batería en el paquete). Así se cubre el ciclo completo: alimentación por USB-C o 5 V, batería LiPo y control fino del estado energético.
Arquitectura interna: ESP32-S3-PICO-1-N8R8, memoria y conectividad
En el núcleo del módulo encontramos el ESP32-S3-PICO-1-N8R8, una versión altamente integrada del ESP32-S3 que combina CPU, memoria y elementos analógicos en un único SiP. La CPU es una Xtensa LX7 de doble núcleo, con arquitectura de 32 bits y frecuencia máxima de 240 MHz, lo que asegura margen de sobra para tareas complejas en tiempo real, comunicaciones y lógica de aplicación.
A nivel de memoria, este SiP proporciona 8 MB de Flash y 8 MB de PSRAM ya integrados en el propio módulo, sin necesidad de chips externos. La Flash se utiliza para almacenar firmware y datos persistentes, mientras que la PSRAM es fundamental para aplicaciones que requieran muchos buffers, librerías de IA, procesamiento de audio o vídeo (por ejemplo, con cámaras DVP conectadas a través del conector BTB que soporta esa interfaz).
En cuanto a conectividad inalámbrica, el M5StampS3 BAT hereda la pila del ESP32-S3 y soporta Wi-Fi de 2,4 GHz (802.11 b/g/n) para enlaces robustos en redes locales e internet de las cosas. Esta conectividad lo hace adecuado para automatización del hogar, telemetría remota, registro de datos industriales, pequeños servidores web embebidos o dispositivos conectados a la nube.
El diseño del módulo está preparado para manejar tareas de inferencia de IA en el borde y transmisión de datos de alta tasa, aprovechando tanto la capacidad de cómputo dual-core como la combinación Flash + PSRAM. Esto abre la puerta a usar frameworks y ejemplos de Espressif o de la comunidad para reconocimiento ligero, filtrado inteligente de sensores o análisis local antes de subir información a la red.
Gestión de energía y batería integrada en el M5StampS3 BAT
Una de las grandes bazas del M5StampS3 BAT es su circuito de gestión de energía M5MP1, que proporciona un sistema multietapa para controlar tanto la entrada de alimentación como el suministro hacia el ESP32-S3 y periféricos asociados. Este diseño está pensado para trabajar con baterías de litio de 3,7 V, así como con entradas de 5 V procedentes de USB Type-C o alimentación DC estándar.
El módulo cuenta con una interfaz específica de batería para conectar fácilmente una LiPo externa (3,7 V). Además, el circuito gestiona la carga de forma automática cuando el dispositivo recibe alimentación desde USB-C o 5 V, controlando el proceso de manera segura y monitorizando estados clave como la tensión de entrada y la de la propia batería.
Otra característica importante es el soporte de funciones de despertado de bajo consumo. El módulo dispone de un pin de wake-up dedicado que permite sacar al ESP32-S3 de estados de sueño profundo. De esta forma, la electrónica puede permanecer gran parte del tiempo en modo de bajo consumo, despertando únicamente cuando un evento externo (sensor, pulsador, señal de otro equipo) lo requiera.
Una vez que el microcontrolador entra en modo de baja potencia, se puede reactivar la alimentación principal a través del IO de despertado, reduciendo el consumo global y alargando la autonomía de la batería. Esto resulta especialmente interesante en proyectos como sensores remotos, data loggers autónomos o dispositivos portátiles que pasan la mayor parte del tiempo inactivos.
Interfaz física: GPIO, conector BTB y LED RGB
El M5StampS3 BAT pone a disposición del desarrollador 11 GPIO universales más 1 línea de despertado, suficientes para un gran número de proyectos de control, lectura de sensores o conexiones con otros módulos. Aunque el número de pines es menor que en un StampS3 “pelado” (que llega hasta 23 GPIO), en esta versión BAT se prioriza la integración de la electrónica de alimentación y el formato compacto para aplicaciones donde no se requieran tantos pines.
Los pines se exponen mediante un conector BTB de 24 pines que además soporta la interfaz DVP para cámaras u otros periféricos de alta velocidad. El módulo adopta un diseño de pads tipo half-hole con paso estándar de 2,54 mm, lo que hace que pueda soldarse tanto mediante técnicas SMT en producción como en protoboards o placas carrier con filas DIP.
En el propio módulo se incluye también un LED RGB programable. Este pequeño detalle es muy útil en la práctica, porque permite indicar estados del sistema (conexión WiFi, error, carga de batería, modo de configuración, etc.) sin necesidad de componentes externos. Desde el firmware, se puede controlar su color y brillo mediante los típicos protocolos de LEDs inteligentes tipo WS2812B.
La combinación de pads castellated, paso de 2,54 mm y conector BTB permite diferentes estrategias de integración: soldarlo directamente a una placa final, mantenerlo extraíble mediante conectores de presión, usarlo como módulo “enchufable” para prototipos o incluso integrarlo en productos que se fabriquen en serie minimizando la complejidad del diseño de la PCB madre.
Contenido del kit y aplicaciones típicas del M5StampS3 BAT
El paquete básico del M5StampS3 BAT suele incluir el propio módulo y un cable de batería SH1.0, que permite conectar de forma cómoda una celda LiPo de 3,7 V. Este cable simplifica el montaje de prototipos y productos finales, evitando tener que buscar conectores compatibles por separado.
En cuanto a usos, el fabricante lo orienta principalmente a proyectos de desarrollo IoT. Gracias a la combinación de WiFi, memoria amplia, CPU dual-core y gestión avanzada de energía, se adapta bien a nodos de sensores inteligentes, controladores de dispositivos en el hogar, dispositivos portátiles conectados o pequeñas pasarelas de datos.
El hecho de tener control integrado de carga de batería y medición de tensión facilita implementar funciones como mostrar el nivel de batería, activar modos de bajo consumo cuando el voltaje baja demasiado o registrar el estado energético como parte de los datos enviados a la nube. Todo esto sin añadir chips externos específicos.
Su formato pequeño y la posibilidad de soldarlo fácilmente lo convierten en una opción muy atractiva para integrarlo en productos comerciales, donde se busca reducir el tiempo de desarrollo y certificar menos componentes. Diseñar una PCB que “aloje” el StampS3 BAT como si fuera un componente más permite centrarse en la lógica del producto y en el hardware específico (sensores, actuadores, conectores) mientras se reutiliza una plataforma probada.
El ecosistema M5Stack: StampS3 y Cardputer como referencia
Para entender mejor el papel del M5StampS3 BAT, conviene echar un vistazo a otros productos cercanos de M5Stack. Uno de ellos es el StampS3 “clásico”, un módulo embebido muy compacto basado también en ESP32-S3FN8, pero con una filosofía algo distinta: maximizar el número de GPIO y ofrecer un mínimo sistema listo para usar sobre 5 V.
El StampS3 está pensado como una placa de sistema mínima e incluye un regulador DC/DC MUN3CAD01-SC integrado que convierte 5 V a 3,3 V de forma estable. Esto asegura un funcionamiento fiable incluso con ligeras variaciones en la entrada. El módulo proporciona 23 GPIO del ESP32-S3, accesibles mediante cabezales de 1,27 mm o 2,54 mm, admitiendo conexión por SMT, tiras DIP y cables jumper.
Entre sus elementos adicionales encontramos un LED RGB programable WS2812B-2020 y un botón de usuario, que facilitan el control básico y la interacción sin necesidad de hardware extra. La antena inalámbrica es una 3D 2,4 GHz y expone interfaces como UART, I2C, I2S, SPI, SD/SDIO/MMC, PWM, sensor táctil, EMAC y otras funciones típicas del ESP32-S3, con los pines G0 a G15 y G39 a G46 disponibles.
El módulo StampS3 viene preparado para entrar en modo de descarga o programación manteniendo pulsado el botón G0 al encender, detalle útil cuando se flashea firmware de bajo nivel o se trabaja con el IDF de Espressif. Sus dimensiones son muy reducidas (26 x 18 x 5 mm) y el peso apenas ronda los 3,2 gramos, lo que lo hace ideal para proyectos y componentes para wearables, equipos médicos o dispositivos de automatización compactos.
En cuanto a programación, el StampS3 soporta Arduino, PlatformIO, el IDF de Espressif y entornos gráficos como UIFlow de M5Stack. Es decir, se puede usar tanto en proyectos “maker” como en desarrollos profesionales, aprovechando su precio ajustado (en torno a 7,50 dólares) y su gran potencia de cómputo dentro de un tamaño mínimo.
StampS3 frente a M5StampS3 BAT: similitudes y diferencias
Aunque comparten el mismo núcleo ESP32-S3FN8 y filosofías similares (módulos embebidos compactos), el StampS3 y el M5StampS3 BAT tienen enfoques ligeramente distintos. El StampS3 se centra en ofrecer el máximo de IO y una solución mínima basada en 5 V a 3,3 V, con la mayoría de pines del microcontrolador expuestos.
El M5StampS3 BAT, por su parte, sacrifica parte de esos GPIO para incluir un sistema de gestión de potencia más avanzado y soporte directo para baterías. Esto lo hace especialmente indicado en dispositivos portátiles alimentados por LiPo donde la duración de la batería, la carga controlada y el modo de bajo consumo son prioridades.
Ambos comparten características como compatibilidad con WiFi 2,4 GHz, antena 3D integrada, LED RGB y botón programable (en el caso del StampS3 está claramente documentado, y en el BAT se mantiene el LED RGB como mínimo). También conservan el uso de pads castellated y opciones de conexión tanto a 2,54 mm como, en algunos modelos, a 1,27 mm.
En resumen práctico, podríamos decir que el StampS3 es ideal cuando se necesita un “cerebro” con muchos pines de entrada/salida y se tiene control de la alimentación externa, mientras que el M5StampS3 BAT brilla en proyectos que requieren alimentación flexible con batería integrada, recarga y control fino del consumo sin añadir componentes adicionales de potencia.
Cardputer: el miniordenador de bolsillo con ESP32-S3
Dentro del universo M5Stack merece una mención especial el Cardputer, un dispositivo que, aunque no es el M5StampS3 BAT, comparte el uso del ESP32-S3 y sirve como ejemplo de hasta dónde se puede llegar integrando este microcontrolador en productos finales. El Cardputer es básicamente un pequeño ordenador de bolsillo con carcasa del tamaño de poco más que una tarjeta de crédito, teclado QWERTY y batería integrada.
En su interior monta un SoC ESP32-S3FN8 con CPU dual-core Xtensa LX7 a 240 MHz y 8 MB de memoria Flash. Dispone de una pantalla LCD a color de 1,14 pulgadas con controlador ST7789V2 y resolución de 240 x 135 píxeles, ideal para interfaces sencillas, menús, gráficos básicos o pequeños dashboards de datos. El teclado cuenta con 56 teclas en una matriz de 4 x 14, con una fuerza de actuación en torno a 160 gf.
En cuanto a expansión, el Cardputer integra conectores HY2.0-4P y un puerto EXT de 2,54 mm con 14 pines, pensados para añadir sensores, módulos externos o periféricos adicionales. Incluye un emisor de infrarrojos (LED IR) que permite usar el dispositivo como mando a distancia para televisores, aires acondicionados y otros equipos que acepten control IR.
En el apartado de audio, dispone de códec ES8311, amplificador NS4150B y altavoz de 8 Ω / 1 W, además de micrófono MEMS con SNR de 65 dB, de modo que se pueden desarrollar proyectos de grabación, reproducción, asistentes de voz sencillos o aplicaciones de comunicación. También integra un sensor inercial IMU BMI270, lo que amplía las posibilidades en proyectos interactivos y de movimiento.
A nivel energético, el Cardputer incorpora dos baterías LiPo recargables con 1750 mAh de capacidad total, proporcionando una autonomía considerable para uso portátil. El consumo en reposo con el interruptor apagado ronda los 0,23 µA, mientras que en funcionamiento normal se sitúa alrededor de 120,2 mA a 4,2 V, aumentando a 132,3 mA con WiFi y a unos 154,6 mA con BLE activos. Todo ello en un tamaño de unos 84 x 54 x 19,6 mm y un peso de 81 g.
Conectividad, software y usos avanzados del Cardputer
En términos de conectividad inalámbrica, el Cardputer ofrece WiFi y Bluetooth gracias al ESP32-S3, lo que unido a su formato portátil lo convierte en una especie de “navaja suiza” para proyectos móviles. También incorpora ranura para tarjetas microSD, lo que permite almacenar gran cantidad de datos, logs o aplicaciones.
El dispositivo puede programarse utilizando Arduino o el IDF de Espressif, y cuenta con amplia documentación y recursos de la comunidad. M5Stack proporciona además la herramienta M5Burner, que facilita cargar distintos firmwares prediseñados sobre el Cardputer con apenas unos clics.
Entre esos firmwares se encuentra el conocido Evil-Cardputer, orientado al pen-testing de redes WiFi y dispositivos Bluetooth, siempre para uso ético y pruebas de seguridad. También hay firmwares lúdicos, como versiones jugables de DOOM o emuladores de Game Boy, lo que demuestra la potencia del chip y las posibilidades de la plataforma.
La combinación de teclado completo, pantalla, audio, expansión y conectividad hace que el Cardputer sea ideal para controladores remotos, terminales de configuración, herramientas de diagnóstico de campo, plataformas de pruebas o simplemente como juguete tecnológico para explorar el potencial del ESP32-S3. Su cargador integrado permite que las baterías se recarguen automáticamente al conectar el dispositivo por USB, simplificando el uso diario.
El M5StampS3 “puro”: especificaciones técnicas detalladas
Volviendo al M5StampS3 estándar, merece la pena repasar con cierto detalle sus características técnicas porque sirven de base para entender la plataforma sobre la que se apoya el modelo BAT. El SoC es un Espressif Systems ESP32-S3FN8 con CPU Xtensa dual-core de 32 bits a 240 MHz, que ofrece 384 KB de ROM y 512 KB de SRAM internas.
Esta base se complementa con 8 MB de memoria Flash externa, suficiente para la gran mayoría de proyectos incluso cuando se usan librerías pesadas o múltiples firmwares. A nivel de conectividad, el módulo soporta WiFi 2,4 GHz 802.11 b/g/n con velocidades de hasta 150 Mbps, y Bluetooth 5 con soporte para Mesh, desde 125 Kbps hasta 2 Mbps, utilizando antena 3D de 2,4 GHz integrada en el propio módulo.
El apartado de periféricos es especialmente rico: el M5StampS3 ofrece 23 GPIO numerados de G0 a G15 y de G39 a G46, con soporte para interfaces estándar como UART, I2C, I2S, SPI, PWM, contador de pulsos, control maestro SD/SDIO/MMC y sensor táctil. Además, se menciona un conector FPC con 8 o 12 pines que puede utilizarse para exponer GPIO adicionales o una interfaz LCD.
A nivel físico, el módulo dispone de pads castellated con paso de 2,54 mm y 1,27 mm, lo que permite tanto soldarlo directamente en placas portadora como conectarlo mediante cables jumper o cabezales. Incluye un botón de usuario y un LED RGB WS2812B-2020, ambos muy útiles para interacción básica y señalización de estados del sistema.
La alimentación se realiza a través de un regulador DC/DC MUN3CAD01-SC que convierte 5 V a 3,3 V, con una corriente típica de hasta 500 mA a través del USB-C. Las dimensiones, como ya se ha comentado, se sitúan en los 26 x 18 x 5 mm con un peso de 3,2 g, y el rango de temperatura de funcionamiento típico va de 0 a 40 ºC, lo suficiente para la mayoría de aplicaciones de interior y algunos usos en exterior controlado.
Experiencia de uso, programación y documentación
Uno de los puntos fuertes del ecosistema M5Stack, tanto para el M5StampS3 BAT como para el StampS3 y el Cardputer, es la amplia compatibilidad con entornos de desarrollo populares. Se pueden programar desde el IDE de Arduino, usando PlatformIO, o trabajar directamente con el IDF de Espressif si se requiere un control más fino y acceso a todas las APIs de bajo nivel.
Además, M5Stack ofrece UIFlow, un entorno gráfico de programación orientado a simplificar el desarrollo, especialmente útil para enseñanza, prototipado rápido o usuarios que no quieren entrar de lleno en C/C++. Esta herramienta facilita montar flujos lógicos, integrar sensores y actuar sobre salidas sin necesitar demasiada experiencia previa en programación embarcada.
El soporte de la comunidad es también un factor a tener en cuenta: existen numerosos ejemplos, tutoriales y librerías que ya contemplan el uso del ESP32-S3, la gestión de WiFi, Bluetooth, almacenamiento en SD, LEDs direccionables, pantalla LCD, sensores IMU y demás periféricos habituales. Esto reduce enormemente la curva de aprendizaje y el tiempo necesario para poner en marcha un prototipo funcional.
En el caso concreto del M5StampS3 y del modelo BAT, el hecho de disponer de USB Tipo C con conversor UART integrado en algunos modelos hace que la programación y la comunicación serie sean tan simples como conectar el cable al ordenador, algo que supone una ventaja evidente frente a placas más básicas que requieren un programador externo o adaptadores adicionales.
Por último, el propio fabricante complementa los productos con documentación sobre alimentación, esquemas, ejemplos de conexión y notas de aplicación, lo que ayuda tanto a makers como a ingenieros a integrar estos módulos en proyectos de forma segura y eficiente. Y, en caso de pasar a producción, la estandarización del factor de forma y la calidad de fabricación juegan también a favor.
En conjunto, tanto el M5StampS3 BAT como el resto de módulos y dispositivos de la familia M5Stack forman una plataforma muy sólida para diseñar dispositivos IoT, portátiles y embebidos, donde se combinan un potente ESP32-S3, memoria suficiente, conectividad inalámbrica, gestión avanzada de energía y un ecosistema de software y documentación que hace mucho más sencillo centrarse en la idea del proyecto en lugar de pelear con el hardware básico.
