Qué es un material piezoeléctrico y sus tipos: funcionamiento y aplicaciones

¿Alguna vez te has preguntado qué es la piezoelectricidad o por qué encontramos estos diminutos cristales dentro de objetos tan cotidianos como mecheros, relojes o sensores de presión? La piezoelectricidad es una propiedad fascinante que no solo se estudia en laboratorios, sino que también forma parte de muchísimos dispositivos electrónicos que nos rodean. Comprender cómo funciona y qué tipos de materiales la aprovechan nos ayuda a entender mejor la tecnología que empleamos a diario y cómo la innovación energética está avanzando gracias a estos materiales asombrosos.

En este artículo vamos a sumergirnos de lleno en los fundamentos de la piezoelectricidad, los diferentes tipos de materiales piezoeléctricos y sus aplicaciones más relevantes y sorprendentes. Desde su descubrimiento, pasando por los principios físicos, las ecuaciones que lo describen, hasta ejemplos prácticos en la vida real, te lo explicamos todo con un lenguaje claro, cercano y bien estructurado para que no se te escape ningún detalle.

¿Qué es la piezoelectricidad?

El concepto de piezoelectricidad nace de la palabra griega «piezo», que significa presión. Básicamente, la piezoelectricidad es la capacidad de ciertos materiales de generar una carga eléctrica cuando se les aplica una presión mecánica, como puede ser una compresión, torsión, estiramiento o cualquier tipo de esfuerzo que implique deformar el material. Este fenómeno fue observado por primera vez en 1881 por los hermanos Pierre y Jacques Curie al estudiar la compresión del cuarzo, y desde entonces se ha convertido en un pilar para el desarrollo tecnológico y científico.

Pero la cosa no acaba aquí. La piezoelectricidad también funciona a la inversa: si aplicas un campo eléctrico a estos materiales, ellos responderán cambiando su forma o tamaño (deformación mecánica). Esta dualidad es lo que hace que sean tan útiles en aplicaciones como sensores, actuadores, transductores o generadores de energía.

Para que un material muestre piezoelectricidad debe cumplir una condición fundamental en su estructura cristalina: no debe tener centro de simetría. Dicho de otra forma, el diseño atómico del material debe ser asimétrico, de modo que, al someterlo a presión, los centros de carga positiva y negativa se desplacen y produzcan la polarización eléctrica.

Un ejemplo muy ilustrativo es el cuarzo. Cuando lo comprimes, los átomos se reorganizan de tal forma que los electrones se desplazan y generan una diferencia de potencial eléctrico a lo largo del eje polar del cristal.

Principios físicos y funcionamiento de la piezoelectricidad

Para entender bien este fenómeno, conviene conocer un poco el trasfondo físico detrás del efecto piezoeléctrico. El principio básico parte de la relación entre esfuerzo mecánico y generación de carga eléctrica en materiales sin centro de simetría.

Imagina un material formado por una red cristalina en la que sus átomos están dispuestos de una manera irregular. Al aplicarle una fuerza mecánica (ya sea compresión, tensión o torsión), se produce una separación de los centros de gravedad de las cargas eléctricas (positivas y negativas). Esta separación da lugar a la formación de dipolos eléctricos elementales y a la aparición de cargas opuestas en las caras del material.

Este efecto se describe matemáticamente mediante una serie de tensores y ecuaciones constitutivas, que vinculan la densidad de flujo eléctrico, la permitividad, el campo eléctrico, la deformación y la tensión. Sin embargo, desde un punto de vista práctico, lo que importa es que la aplicación de una fuerza genera una señal eléctrica, y viceversa. Este fenómeno es anisótropo, lo que significa que depende de la orientación del material respecto a sus ejes cristalográficos.

El efecto opuesto, conocido como efecto piezoeléctrico inverso, sucede cuando aplicamos una corriente eléctrica al material. En este caso, el material vibra, se comprime o se estira en función del tipo y frecuencia de la señal eléctrica aplicada. Esta propiedad es fundamental en dispositivos como actuadores, motores piezoeléctricos o incluso impresoras de inyección de tinta.

Clasificación y tipos de materiales piezoeléctricos

No todos los materiales exhiben piezoelectricidad, pero los que sí lo hacen pueden clasificarse en dos grandes grupos según su origen:

Materiales piezoeléctricos naturales: Algunos minerales y materiales biológicos presentan esta propiedad de manera innata. Entre los más conocidos destacan el cuarzo, la turmalina, el rubidio, el hueso, el ADN, el esmalte e incluso algunos tipos de dentina. Estos materiales mantienen una estructura cristalina asimétrica desde su formación, lo que los hace piezoeléctricos por naturaleza.
Materiales piezoeléctricos sintéticos o inducidos: Son aquellos que adquieren propiedades piezoeléctricas tras ser sometidos a un proceso de polarización. El ejemplo más destacado es la cerámica piezoeléctrica de plomo-zirconato-titanato (PZT), pero también hay polímeros (como el PVDF o poli(fluoruro de vinilideno)), berlinita, tantalato de litio y nitrato de litio, entre otros. Estos materiales pueden ser policristalinos o presentar estructura amorfa, y su orientación interna se consigue aplicando un campo eléctrico especial, normalmente cerca de la temperatura de Curie.

Los materiales ferroeléctricos forman un subgrupo dentro de los sintéticos. Estos materiales no solo muestran piezoelectricidad, sino que también pueden invertir la orientación de sus dipolos mediante un campo eléctrico, lo que los hace especialmente versátiles.

En la industria electrónica, los materiales más usados son:

Cuarzo
Sal de Seignette
Cerámica piezoeléctrica
Cerámica técnica
Polímeros como el PVDF

Estructura cristalina y condiciones para la piezoelectricidad

El secreto de la piezoelectricidad reside en la estructura atómica y cristalina del material. Para que un material sea piezoeléctrico debe carecer de centro de simetría y poseer al menos un eje polar. En el mundo de la cristalografía existen 32 clases cristalinas, de las cuales solo 21 cumplen esta condición. Dentro de estas, hay 10 clases polares que también pueden mostrar piroelectricidad (la polarización instantánea producida por una variación de temperatura).

Una de las clases cristalinas más estudiadas es la del cuarzo. Su simetría trigonal y disposición hexagonal de los átomos le dota de una matriz de coeficientes piezoelectricos en la que solo dos de ellos son independientes, facilitando mucho su modelización y aplicación. Las propiedades anisótropas del cuarzo y otros materiales permiten seleccionar la orientación más adecuada para cada aplicación específica.

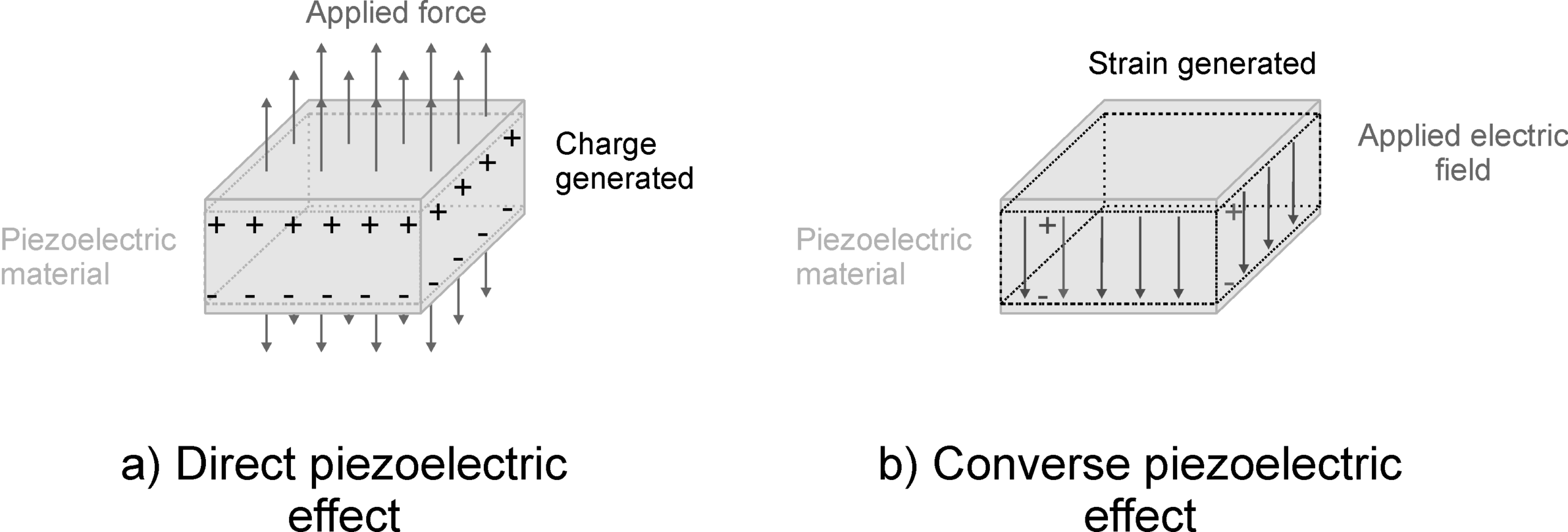

Efectos directos e inversos: aplicaciones prácticas

Los materiales piezoeléctricos ofrecen una gran versatilidad: pueden tanto generar electricidad a partir de una presión como producir movimiento o vibración mediante una señal eléctrica.

Por ejemplo, en los sónar y sistemas de ultrasonidos médicos, el cristal piezoeléctrico funciona como emisor y receptor: emite vibraciones ultrasónicas aplicando corriente eléctrica y detecta los ecos reflejados para generar señales eléctricas proporcionales, facilitando la obtención de imágenes médicas.

Otra aplicación muy extendida son los encendedores eléctricos. Un pequeño cristal piezoeléctrico golpeado mecánicamente genera una chispa que enciende el gas en mecheros y estufas.

En los relojes de cuarzo, dicha propiedad se aprovecha para mantener una frecuencia de oscilación constante y marcar el tiempo con precisión.

Asimismo, gracias al efecto piezoeléctrico inverso, estos materiales se utilizan en motores, inyectores de combustible en motores diésel, impresoras de inyección de tinta y sistemas de control en muchas industrias.

Documentando el principio de funcionamiento piezoeléctrico

Formalmente, cuando un material piezoeléctrico recibe una tensión mecánica, genera una polarización eléctrica proporcional a la fuerza aplicada. Esto se expresa en la fórmula p = d × tensión, donde «d» es el coeficiente piezoeléctrico del material. Por ejemplo, en cuarzo es 3 × 10^-12, y en PZT puede alcanzar 3 × 10^-10.

Este fenómeno surge de desplazamientos iónicos internos en la red cristalina, que reorganizan cargas eléctricas, solo en materiales sin centro de simetría. Investigar nuevos materiales con propiedades eléctricas puede potenciar todavía más su uso en diferentes aplicaciones.

Procesos inversos y efecto piezoeléctrico inverso

El efecto inverso se manifiesta cuando se aplica un voltaje eléctrico al material, provocando que se deforme, vibra o estire según la frecuencia y el voltaje aplicado. Esto es fundamental en actuadores, que convierten energía eléctrica en movimiento con precisión.

Por ejemplo, en sistemas de impresión o en sistemas de sonido, este fenómeno permite controlar movimientos con gran exactitud.

Materiales piezoeléctricos más usados en electrónica y tecnología

Sal de Seignette (Rochelle)
Cuarzo
Cerámicas técnicas y piezoeléctricas
Polímeros piezoeléctricos (PVDF, poliimidas)
Rubidio

Estos materiales se utilizan en dispositivos como sensores, transductores, actuadores y componentes electrónicos en ámbitos médicos, industriales y científicos. Las cerámicas piezoeléctricas son comunes en transformadores, sensores y actuadores, mientras que los polímeros ofrecen ventajas en aplicaciones que requieren flexibilidad y resistencia a altas temperaturas, ideales para robótica y sistemas inteligentes.

Aplicaciones cotidianas y emergentes de la piezoelectricidad

Las aplicaciones de la piezoelectricidad abarcan desde la vida diaria hasta innovaciones industriales: sensores de vibración y presión en micrófonos, guitarras, sensores ultrasónicos, médicos y de presión; encendedores eléctricos en gasolineras y cocinas; relojes de cuarzo para medición precisa del tiempo; ultrasonidos médicos en diagnósticos y tratamientos; y infraestructuras inteligentes con sensores integrados en asfalto para iluminación y control del tráfico. Además, la tecnología también impulsa pantallas táctiles y sistemas domóticos.

Estas aplicaciones no solo favorecen la eficiencia energética, sino que también facilitan nuevos sistemas que aprovechan energías renovables y la sostenibilidad.

El papel de la piezoelectricidad en la transición ecológica y fuentes de energía renovable

En un contexto de creciente interés por la innovación y sostenibilidad energética, la piezoelectricidad puede contribuir a la generación de microcorrientes a partir de fuerzas mecánicas, complementando fuentes limpias como la hidroeléctrica o solar, especialmente en sistemas autónomos de baja demanda. La Unión Europea y otras instituciones nacionales investigan nuevas aplicaciones para aprovechar esta tecnología en gestión del agua y optimización energética en infraestructuras.

Polímeros y composites multiferroicos: la nueva frontera

Un campo en auge es el de los polímeros piezoeléctricos y materiales multiferroicos. Los polímeros como PVDF y poliimidas ofrecen ventajas como mayor flexibilidad y funcionamiento a altas temperaturas, permitiendo aplicaciones en robótica, sensores portátiles y dispositivos inteligentes. Por otro lado, los composites multiferroicos combinan efectos piezoeléctricos con magnetoeléctricos, creando materiales capaces de responder a múltiples estímulos y abriendo nuevas posibilidades en sensores y sistemas conectados.

Ejemplo práctico: sensores de fuerza piezoeléctricos en la industria

Un caso típico son los transductores de fuerza piezoeléctricos utilizados en prensas y control de calidad. Miden con gran precisión fuerzas en procesos como remachado, asegurando la calidad final. Gracias a su tamaño compacto y calibración, estos sensores se integran fácilmente en sistemas existentes, ofreciendo mediciones fiables y duraderas.

Experimentación y resonancias piezoeléctricas

En laboratorios, se estudian cerámicas y cristales piezoeléctricos bajo diferentes esfuerzos y campos eléctricos, explorando fenómenos como:

Deformación con campo eléctrico
Generación de cargas bajo esfuerzo mecánico
Resonancias y modos de vibración

Estas investigaciones permiten determinar frecuencias propias y propiedades físicas esenciales para diseñar dispositivos eficientes y resistentes.

Innovación futura y oportunidades de desarrollo

Hoy en día, la investigación en piezoelectricidad trasciende la academia, uniendo empresas y organismos públicos en proyectos para aprovecharla en ahorro energético y nuevas tecnologías para infraestructuras y sistemas inteligentes. La capacidad de integrar estos materiales con otras fuentes de energía, soportar condiciones extremas y superar limitaciones actuales los convierte en una herramienta muy prometedora para el futuro cercano.

La piezoelectricidad representa uno de los fenómenos más fascinantes y versátiles de la física moderna, clave en el desarrollo de sensores, actuadores y sistemas de generación de energía. Desde su descubrimiento en el siglo XIX hasta los avances en materiales y su integración en soluciones sostenibles, sigue abriendo caminos hacia la innovación tecnológica y la eficiencia energética que marcarán el porvenir de la humanidad.
