En el ámbito de la automatización y la electrónica industrial, la gestión eficiente y segura de la conmutación de cargas eléctricas es clave para garantizar tanto el rendimiento como la durabilidad de los equipos. En este sentido, el relé de estado sólido SSR-25DA se ha convertido en una opción cada vez más popular frente a los clásicos relés electromecánicos, gracias a sus prestaciones avanzadas, su fiabilidad y la versatilidad de aplicaciones que ofrece. Si has llegado hasta aquí buscando información detallada, consejos de uso, ventajas y consideraciones importantes antes de instalar un SSR-25DA, este artículo te interesa.
A lo largo de este despliegue informativo descubrirás qué es exactamente un relé de estado sólido SSR-25DA, cómo funciona internamente, cuáles son sus especificaciones técnicas según los principales fabricantes y distribuidores, sus principales aplicaciones en sistemas de control y automatización, así como las diferencias clave respecto al uso de relés mecánicos tradicionales. Todo ello se acompaña de recomendaciones, advertencias de seguridad y detalles prácticos derivados tanto de la experiencia de uso como de documentación oficial.

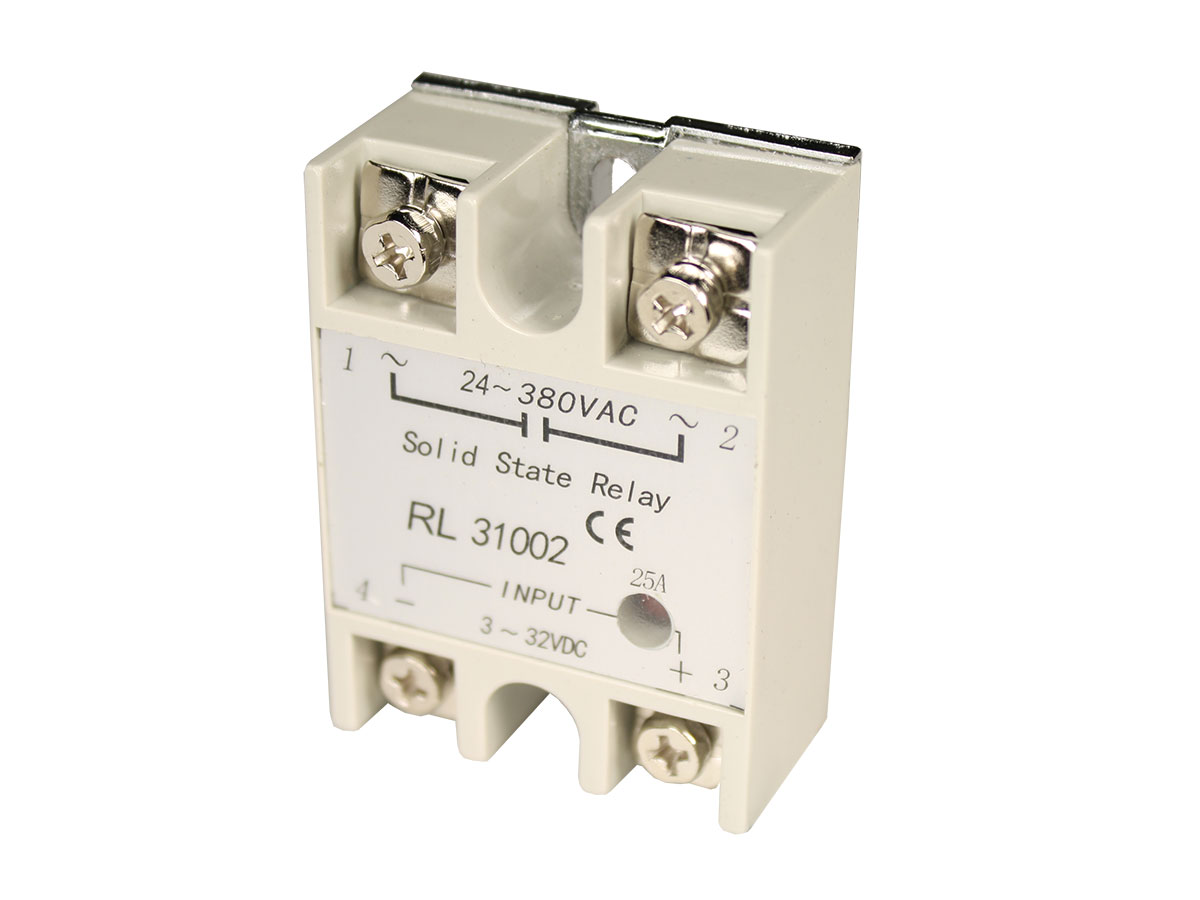

¿Qué es un relé de estado sólido SSR-25DA?
El relé de estado sólido SSR-25DA es un dispositivo electrónico que permite el control seguro y eficiente de cargas de corriente alterna (AC) a través de una señal de corriente continua (DC) de baja potencia. Su denominación DA hace referencia a la capacidad de ser activado por tensión continua en la entrada y controlar cargas en alterna. Este equipo forma parte de la familia SSR (Solid State Relay), y destaca por soportar hasta 25 amperios de corriente en la salida y una gama de tensiones de trabajo que típicamente oscila entre los 24 y los 380-480V AC, dependiendo del modelo y fabricante.
Al no integrar componentes móviles internos, el SSR-25DA emplea tecnología de semiconductores – como triacs, optoacopladores y circuitos de disparo – lo que se traduce en una mayor velocidad de conmutación, fiabilidad y una vida útil más prolongada, ya que no existe desgaste físico en contactos.
El SSR-25DA es ampliamente empleado en sistemas de control automático, domótica, automatización industrial, impresoras 3D, control de temperatura PID, y aplicaciones donde la durabilidad y el silencio de operación resultan imprescindibles.
Características técnicas principales del SSR-25DA
Las características y especificaciones técnicas más habituales del relé de estado sólido SSR-25DA, basadas en fichas técnicas de fabricantes y distribuidores, son las siguientes:
- Corriente máxima de salida: 25A AC (algunos modelos permiten hasta 40A con disipador adecuado).
- Voltaje de entrada: 3 a 32V DC (ideal para control por microcontroladores como Arduino, PLCs, Raspberry Pi, ESP8266, etc.)
- Voltaje de salida: 24 a 380/480V AC (según modelo y fabricante).
- Corriente de disparo de entrada: 6-35 mA (aproximadamente 7,5 mA a 12V DC).
- Método de conmutación: paso por cero (reduce interferencias y mejora la compatibilidad electromagnética).
- Circuito de protección RC integrado para reducir sobretensiones e interferencias.
- Tiempo de respuesta: ON <10ms, OFF <10ms.
- Resistencia de aislamiento: >50MΩ/500V DC.
- Dimensiones típicas: entorno a 62-63mm x 45mm x 23-26mm.
- Peso: entre 102 y 105 gramos según modelo.
- Carcasa protectora transparente que aisla terminales y previene contactos accidentales.
- Conexión mediante tornillos para facilitar la unión con conectores de anillo o de horquilla.
- Indicador LED que muestra el estado (ON/OFF) del relé.
Estos parámetros son referencias útiles para determinar si el SSR-25DA se ajusta a las necesidades de tu instalación, aunque cada fabricante puede ofrecer pequeñas variaciones.
Ventajas del SSR-25DA frente a los relés mecánicos
El cambio de relé mecánico tradicional a un relé de estado sólido como el SSR-25DA aporta varias ventajas técnicas y funcionales, especialmente en proyectos donde la fiabilidad o la velocidad de conmutación son determinantes. Entre las principales ventajas se incluyen:
- Sin desgaste mecánico: La ausencia de contactos móviles que se abran o cierren garantiza una vida útil mucho más prolongada, permitiendo cientos de miles de ciclos sin mantenimiento o fallos.
- Conmutación silenciosa: Opera de forma totalmente silenciosa, ideal para aplicaciones donde el ruido es un problema (laboratorios, domótica, robótica).
- Mayor velocidad de respuesta: La conmutación en milisegundos es mucho más rápida en comparación con relés electromecánicos.
- Bajo consumo de activación: Puede ser controlado por señales de muy baja intensidad, facilitando su integración en automatizaciones diversas.
- Aislamiento galvánico completo: El circuito de entrada está eléctricamente aislado de la carga, mejorando la seguridad y protegiendo los dispositivos de control.
- Menor generación de interferencias electromagnéticas: Modelos con conmutación por paso por cero reducen notablemente el ruido en la red eléctrica.
- Mayor fiabilidad en ambientes hostiles: No sufren desgaste por vibraciones, polvo o humedad, siempre que se monten y protejan adecuadamente.
Estas cualidades hacen del SSR-25DA una solución recomendable para conmutaciones frecuentes, control de calefacción, motores, iluminación y sistemas de automatización donde el fallo de un relé mecánico pueda causar paradas inesperadas o daños.
Funcionamiento interno: ¿cómo opera un relé SSR-25DA?
El SSR-25DA funciona mediante un conjunto de componentes electrónicos que garantizan un funcionamiento estable y seguro. La conmutación comienza al aplicar una tensión continua en la entrada (3-32V DC). Esto activa un LED interno que ilumina un fototransistor u optoacoplador; este sistema permite transferir la orden de conexión o desconexión sin contacto eléctrico directo, proporcionando aislamiento galvánico.
El optoacoplador responde a la luz generando una señal que dispara un triac o tiristor en el circuito de potencia. Esto permite el paso de corriente en la carga conectada, en sincronía con la señal de control. Muchos modelos, incluido el SSR-25DA, emplean conmutación por cruce por cero para minimizar picos transitorios y reducir interferencias.
Gracias a esta arquitectura interna, el funcionamiento resulta eficiente y seguro, ya que evita que sobretensiones o fallos en la carga puedan dañar el sistema de control.
Principales aplicaciones: ¿dónde se utiliza un SSR-25DA?
El SSR-25DA es muy versátil y se emplea en multitud de instalaciones donde se requiere encender o apagar dispositivos de corriente alterna de forma segura, rápida y precisa. Entre sus aplicaciones más comunes se encuentran:
- Automatización industrial: Control de motores, resistencias calefactoras, electroválvulas o bombas, donde la alta carga requiere fiabilidad.
- Domótica y hogar inteligente: Gestión de luminarias, climatización, paneles calefactores, ventiladores y sistemas de control de temperatura.
- Control PID y regulación de temperatura: Impresoras 3D, hornos industriales, termos eléctricos o sistemas de calor radiante.
- Gestión de maquinaria: Encendido y apagado de cargas resistivas o inductivas en entornos fabriles, con las precauciones apropiadas.
- Sistemas de protección eléctrica: Desconexión de circuitos sensibles en situaciones peligrosas o de fallo.
El SSR-25DA también se emplea en proyectos DIY y educativos, como solución fiable para el manejo seguro de cargas de red eléctrica, siempre respetando las recomendaciones de seguridad.
Instalación y recomendaciones de montaje
Para asegurar un correcto funcionamiento y seguridad del SSR-25DA, es fundamental seguir buenas prácticas como:
- Utilizar siempre un disipador de calor adecuado. El triac interno disipa energía, y sin disipador, la corriente soportada disminuye notablemente y puede producir fallos por sobrecalentamiento.
- Verificar compatibilidad de tensiones. Confirmar que las tensiones de entrada DC y salida AC estén dentro de los límites especificados.
- Respetar la polaridad en la conexión de la señal de control.
- Asegurar los cables con terminales adecuados, para evitar desconexiones por vibraciones.
- Proteger con la cubierta suministrada para evitar contactos accidentales y mejorar la seguridad.
- Prestar atención a la corriente de fuga (≤10mA en muchos modelos), que puede activar cargas sensibles en modo tenue.
- Evitar cargas inductivas de alta potencia no especificadas, como grandes motores o transformadores sin protección adicional.
Además, es recomendable realizar la conexión con la red desconectada y, en ámbitos educativos o profesionales, contar con la supervisión de un experto para evitar riesgos.
¿Qué marcas y modelos existen en el mercado?
El SSR-25DA es fabricado por marcas reconocidas como LUBO, Denor y FQETR, además de otros fabricantes que ofrecen modelos compatibles. Aunque las dimensiones, montaje y características eléctricas son similares, siempre es recomendable verificar la ficha técnica para asegurarse de que cumple con los requisitos específicos de corriente, tensión y temperatura de trabajo. Para ampliar información sobre los diferentes tipos de relés de estado sólido, puedes consultar esta guía completa.
Las versiones de estas marcas suelen incluir un indicador LED verde de estado, tornillos para cableado, y en algunos casos, cubiertas protectoras transparentes que mejoran la seguridad en instalaciones expuestas.
Datos adicionales y advertencias de seguridad
Entre los datos complementarios más importantes de los distribuidores especializados caben destacar:
- Resistencia de aislamiento: entorno a 50MΩ/500V DC, garantizando seguridad ante descargas inesperadas.
- Temperatura de trabajo: entre -20ºC y +80ºC, sin exceder estos límites para evitar daños.
- Peso: entre 102 y 105g, dimensiones compactas (aprox. 6,2×4,5×2,4cm).
- Requisito de activación: ON >2,4V DC en la entrada y corriente de disparo de 6-35mA dependiendo de la tensión aplicada.
- Circuito de protección RC: para limitar picos de tensión y prolongar la vida útil en aplicaciones exigentes.
El uso en instalaciones de tensión de red implica riesgos graves. Es imprescindible realizar manipulaciones con la red desconectada, utilizar protección adecuada y contar con personal cualificado para evitar accidentes potencialmente mortales.
