¿Alguna vez te has preguntado cómo funcionan los reguladores de luz, los controles de velocidad de un ventilador o los dimmers que permiten ajustar la intensidad de una lámpara? Todos estos dispositivos tienen algo en común: suelen emplear un componente electrónico llamado TRIAC. Este elemento es fundamental en electrónica de potencia, sobre todo cuando se trata de controlar corriente alterna (CA), y es mucho más versátil de lo que podría parecer a simple vista.
En este artículo te explicamos en profundidad qué es un TRIAC, cómo funciona, qué características tienen modelos populares como el BT136 y el MAC97A6, y te mostramos ejemplos concretos y aplicaciones prácticas. Si quieres entender la teoría y la parte práctica para usar TRIACs en tus proyectos, sigue leyendo. Encontrarás tanto la información técnica detallada como consejos para probar y seleccionar el TRIAC más adecuado.
¿Qué es un TRIAC?
El TRIAC es un dispositivo semiconductor de tres terminales utilizado para controlar el flujo de corriente alterna. Su nombre deriva del acrónimo inglés TRIode for Alternating Current, lo que significa triodo para corriente alterna. Este componente actúa como un interruptor electrónico bidireccional, capaz de permitir o interrumpir el paso de corriente en ambas direcciones entre sus dos terminales principales.
A diferencia de otros dispositivos electrónicos como los transistores o los diodos, el TRIAC puede conducir la corriente en ambas direcciones cuando es activado, lo que lo hace especialmente útil en aplicaciones donde se desea controlar la corriente alterna de manera eficiente.
Los tres terminales del TRIAC son:
- MT1 (Main Terminal 1): Primer terminal principal de corriente.
- MT2 (Main Terminal 2): Segundo terminal principal de corriente.
- Gate (Puerta o compuerta): Terminal de control que activa el dispositivo.
Funcionamiento básico del TRIAC
El funcionamiento de un TRIAC es sencillo de entender si lo comparamos con un relé electrónico para corriente alterna. Una vez que se aplica una pequeña corriente al terminal de puerta (gate), el TRIAC comienza a conducir entre los terminales MT1 y MT2, permitiendo el paso de la corriente alterna por la carga conectada.
La particularidad del TRIAC es que puede ser activado en ambos sentidos de la corriente alterna. Esto significa que durante ambos semiciclos de una onda senoidal de CA, el TRIAC puede cerrar el circuito y dejar pasar la corriente, funcionando así como un interruptor bidireccional.
El TRIAC mantiene el paso de corriente mientras la corriente a través de él se mantenga por encima de la denominada corriente de mantenimiento (Ih). Cuando la corriente cae por debajo de este nivel, el TRIAC se apaga hasta que recibe otro pulso en la puerta.
Este comportamiento se traduce en la posibilidad de regular la potencia entregada a la carga simplemente controlando el momento en que se activa el TRIAC en cada ciclo de la corriente alterna, lo que permite aplicaciones como dimmers de luz o controladores de velocidad para motores pequeños.

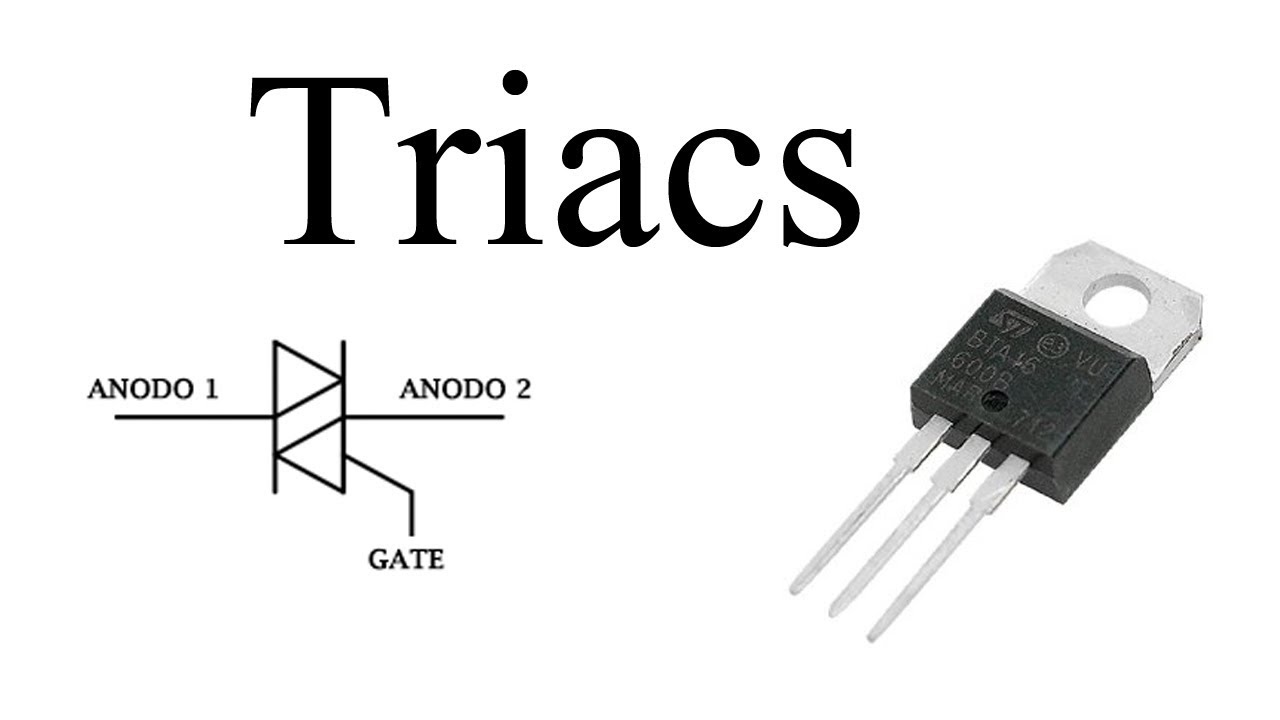

Símbolo, estructura y comparación con el tiristor
Desde el punto de vista esquemático, el símbolo del TRIAC recuerda a dos tiristores (SCR) conectados en antiparalelo, compartiendo una única puerta de control. En este sentido, un TRIAC puede verse como una evolución del tiristor, ya que el tiristor convencional solo conduce en un sentido y necesita otro tiristor para manejar ambos semiciclos de la CA.
Las terminales MT1 y MT2 no se denominan ánodo y cátodo, sino terminales principales, ya que la dirección de la corriente puede invertirse según el ciclo de la señal de entrada.
La gran diferencia entre ambos radica en que el tiristor únicamente controla mitad del ciclo de la onda alterna, mientras que el TRIAC puede hacerlo durante todo el ciclo. Esta característica lo convierte en la mejor opción para aplicaciones donde se requiere un control completo sobre la potencia alterna.
Cuadrantes de funcionamiento
El TRIAC puede dispararse en cuatro configuraciones diferentes según la polaridad de la puerta y del terminal MT2 respecto a MT1, denominadas cuadrantes. Esto le da una gran flexibilidad de uso, aunque la sensibilidad de activación varía según el cuadrante:
- Cuadrante 1: Gate y MT2 positivos respecto a MT1. Es el modo más sensible (requiere menor corriente de puerta).
- Cuadrante 2: Gate negativo y MT2 positivo respecto a MT1.
- Cuadrante 3: Gate y MT2 negativos respecto a MT1.
- Cuadrante 4: Gate positivo y MT2 negativo respecto a MT1. Es el menos sensible y requiere mayor corriente de puerta.
Los cuadrantes 1 y 3 son los más utilizados en la mayoría de los diseños, ya que la corriente de gate generalmente procede de la misma conexión de MT2.
Principales características eléctricas del TRIAC
Antes de emplear un TRIAC, es recomendable tener en cuenta varios parámetros eléctricamente relevantes, que aparecen en sus hojas de datos técnicas:
- Voltaje de disparo de puerta (Vgt): Tensión mínima entre Gate y MT1 para activar el TRIAC (como ejemplo, entre 0,7 y 1,5 V).
- Corriente de disparo de puerta (Igt): Corriente mínima necesaria en la puerta para activar el dispositivo (habitualmente entre 5 y 50 mA).
- Corriente de mantenimiento (Ih): Corriente mínima en MT1-MT2 para que el TRIAC permanezca conduciendo, generalmente entre 10 y 40 mA según el modelo.
- Corriente RMS en estado encendido: Capacidad máxima de corriente alterna que puede soportar (ejemplo: 4 A para el BT136).
- Corriente de pico no repetitiva (ItSM): Corriente máxima de pico soportada en cortos periodos, como arranques de carga.
- Voltaje de bloqueo (VDRM/VRRM): Máximo voltaje de CA en carga cuando está en estado apagado, típicamente entre 600 y 800 V en modelos estándar.
- Voltaje en estado encendido (Vt): Caída de tensión típica cuando conduce, alrededor de 1,5 V.
Modelos populares: BT136 y MAC97A6
TRIAC BT136
El BT136 es uno de los más utilizados en aplicaciones de baja y media potencia, destacándose por:
- Corriente RMS: 4 A
- Voltaje máximo de bloqueo: 600 V
- Corriente de puerta: 11 mA típicamente
- Voltaje de puerta: entre 700 mV y 1,5 V
- Estilo de montaje: Agujero pasante (TO-220, 3 pines)
- Peso: Aproximadamente 6 g
- Fabricantes habituales: WeEn Semiconductors y otros
- Aplicaciones: Reguladores de luz, controles de velocidad de ventiladores, automatización de pequeños electrodomésticos, etc.
Es muy recomendable para conexión directa con microcontroladores y circuitos lógicos, dado su nivel de sensibilidad en la puerta.
TRIAC MAC97A6
El MAC97A6 es otro TRIAC frecuente, aunque de menor potencia, adecuado para cargas moderadas y pequeños aparatos. Sus principales características son:
- Corriente RMS: 0,6 A (600 mA)
- Voltaje de bloqueo: 600 V
- Corriente de disparo de puerta: Baja, sensible para control directo
- Formato: Encapsulado en TO-92
- Aplicaciones: Interruptores de estado sólido, controles de relé, domótica, entre otros.
Aplicaciones habituales del TRIAC
La popularidad de los TRIAC radica en su versatilidad en circuitos de corriente alterna. Entre sus usos más comunes están:
- Reguladores y atenuadores de luz: Permiten ajustar la intensidad luminosa de forma gradual.
- Controles de velocidad de pequeños motores eléctricos: Como ventiladores y herramientas.
- Control de electrodomésticos: Interruptores electrónicos para cargas de baja a media potencia.
- Control de temperatura y calefacción eléctrica: Como termostatos o estufas.
- Domótica: Automatización en iluminación y persianas eléctricas.
- Control de nivel de líquidos y alarmas.

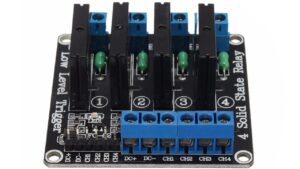

- Relés de estado sólido: Sustituyen relés mecánicos aumentando fiabilidad.
- Circuitos de control de fase: Regulación del ángulo de disparo para gestionar la energía suministrada.
Ventajas del uso de TRIAC frente a otros componentes
Comparado con soluciones tradicionales como los relés mecánicos, los TRIACs ofrecen varias ventajas clave:
- No tienen partes móviles, por lo que su durabilidad es superior y no sufren desgaste físico.
- Permiten conmutación rápida sin ruidos ni chispas.
- Son compactos y de bajo coste, facilitando su integración en diseños pequeños.
- Facilitan el control remoto y la automatización en sistemas electrónicos de potencia.
En cargas de mayor potencia, superiores a 10 kW, generalmente se prefieren soluciones con dos tiristores en antiparalelo, ya que la estructura interna del TRIAC puede no soportar corrientes elevadas eficientemente.
Ejemplo de circuito con TRIAC
Un esquema básico para controlar una bombilla o lámpara con TRIAC incluye:
- Conectar la carga en serie entre MT2 del TRIAC y la línea de CA.
- MT1 se conecta al neutro o a la línea de CA, según el diseño.
- La puerta recibe el pulso de disparo desde un circuito de control, que puede ser un pulsador, microcontrolador o un detector de cruce por cero para reducir interferencias.
Al aplicar un pulso en la puerta, el TRIAC se activa y permite el paso de corriente por la carga. Cuando la corriente se detiene, el TRIAC se apaga automáticamente y requiere un nuevo disparo para volver a conducir.
Probar un TRIAC con multímetro
Para verificar si un TRIAC funciona correctamente, realiza estos pasos con un multímetro:
- Configura el multímetro en resistencia alta (ejemplo: x100).
- Conecta el cable positivo a MT1 y el negativo a MT2. La resistencia mostrada debe ser alta o infinita, indicando que el circuito está abierto.
- Invierte las conexiones (positivo en MT2 y negativo en MT1). La lectura debe seguir siendo infinita.
- En baja resistencia, puentea la puerta (gate) con uno de los terminales principales (por ejemplo, conectando puerta y MT1). La resistencia debe bajar, indicando activación.
Este método es válido para TRIACs de baja tensión y corriente. Para altas potencias, puede requerirse equipo específico para pruebas más precisas.
Aspectos a tener en cuenta en el diseño con TRIAC
Al emplear TRIACs en cargas inductivas como motores, es esencial incluir snubbers (circuitos RC) para prevenir disparos indeseados y asegurar un correcto apagado al final del ciclo.
Es importante dimensionar adecuadamente el TRIAC según la carga que se va a controlar, incluyendo la disipación térmica y la protección contra sobretensiones. Para ello, puedes consultar algunos informes sobre relés de estado sólido que, en algunos casos, complementan el uso del TRIAC en circuitos de control.
Diferencias clave respecto a otros dispositivos
Aunque comparte similitudes con componentes como los SCR y los DIAC, el TRIAC presenta diferencias fundamentales:
- SCR (tiristor): Solo conduce en una dirección, requiriendo dos en antiparalelo para control bidireccional.
- DIAC: Elemento disparador que se emplea junto al TRIAC para facilitar el control de fase y regulación de luz.
Su estructura bidireccional y capacidad de disparo en cuatro cuadrantes simplifica diseños de control de corriente alterna. Además, si quieres aprender cómo funciona un regulador de luz basado en TRIAC, aquí encontrarás información útil para mejorar tus circuitos.
Tabla de especificaciones típica de TRIACs
| Parámetro | Rango típico | Unidad |
|---|---|---|
| Vgt (Voltaje puerta) | 0,7 – 1,5 | V |
| Igt (Corriente puerta) | 5 – 50 | mA |
| Vdrm (Voltaje pico apagado) | 600 – 800 | V |
| IT (Corriente eficaz) | 0,6 – 40 | A |
| Itsm (Corriente pico no repetitiva) | 100 – 270 | A |
| Vt (Caída tensión en conducción) | 1,5 | V |
¿Cómo escoger el TRIAC adecuado?
Para seleccionar un TRIAC según tu aplicación, considera:
- La carga máxima que vas a controlar, incluyendo potencia y tipo de carga.
- El método de control, si usarás microcontroladores o circuitos manuales.
- La tensión de línea y picos de voltaje en tu red eléctrica.
- La disipación térmica, que requiere disipadores en cargas elevadas.
¿Cómo identificar y adquirir un TRIAC?
Están ampliamente disponibles en tiendas físicas y online. Los modelos de baja potencia como el MAC97A6 suelen venir en formatos TO-92, mientras que otros de mayor potencia en TO-220. Verifica la referencia y la autenticidad antes de comprar para asegurarte de que se ajusta a tu proyecto.
El TRIAC es un elemento clave para un control eficiente y versátil en sistemas de corriente alterna, permitiendo automatizar y automatizar fácilmente tus proyectos electrónicos con seguridad y economía. Conociendo sus modelos y aplicaciones, podrás diseñar soluciones que respondan a diferentes necesidades de control de potencia.
