Si estás trabajando con Arduino y quieres implementar una comunicación inalámbrica eficiente entre dispositivos, no hay mejor opción que el módulo transceptor NRF24L01. Este pequeño pero potente módulo de RF es una de las opciones más populares debido a su bajo costo, facilidad de uso y gran rendimiento en la banda de 2.4 GHz.
En este artículo, vamos a explorar cómo utilizar el módulo NRF24L01 con Arduino, explicando desde los aspectos más básicos hasta ejemplos avanzados de cómo implementarlo en proyectos. Vamos a asegurarnos de que entiendas cómo conectar y utilizar este módulo tanto en su versión básica como en su versión con amplificación, y cómo aplicar las librerías necesarias para que funcione de manera eficaz.
¿Qué es el NRF24L01?
El NRF24L01 es un chip transceptor RF fabricado por Nordic Semiconductor que opera en la banda libre de 2.4 GHz. Permite la transmisión y recepción de datos de manera inalámbrica entre varios dispositivos, como microcontroladores, con una velocidad configurable de hasta 2 Mbps. Lo más interesante es que puede funcionar con hasta seis dispositivos conectados simultáneamente, lo que lo convierte en una herramienta ideal para una amplia gama de proyectos electrónicos.
Este transceptor, además, cuenta con tecnología para la corrección de errores y retransmisión de datos fallidos, manteniendo robusta la calidad de la conexión. Esto aligera la carga de procesamiento sobre el Arduino o cualquier otro controlador con el que esté conectado.
Otro punto positivo del NRF24L01 es su bajo consumo de energía. En estado de Stand-by, apenas consume unos 22 µA, lo que es perfecto para proyectos que requieren un bajo consumo. En estado operativo, su consumo puede aumentar hasta 15 mA cuando está enviando datos.
Diferentes versiones del NRF24L01
Existen principalmente dos versiones del módulo NRF24L01. La versión básica tiene una pequeña antena integrada en zig-zag en la propia placa del módulo. Esta versión es ideal para comunicaciones a corta distancia, con un alcance efectivo de 20 a 30 metros en espacios cerrados o 50 metros en áreas abiertas.
Por otro lado, tenemos la versión con antena externa y amplificador, conocida como NRF24L01+ PA/LNA (Power Amplifier / Low Noise Amplifier), la cual extiende el rango de comunicación de manera significativa, llegando hasta 1 kilómetro en condiciones óptimas. Esta versión es más costosa, pero indispensable si necesitas cubrir largas distancias.
Alimentación y Consideraciones Importantes
El NRF24L01 tiene una tensión de alimentación de 1.9 a 3.6V, por lo que es muy importante no conectarlo directamente al pin de 5V del Arduino, ya que esto puede dañarlo. Es recomendable utilizar el pin de 3.3V del Arduino para alimentarlo, aunque en muchos casos será necesario emplear un regulador de voltaje externo si se requiere garantizar una fuente de energía más estable.
Además, para mejorar la fiabilidad de la transmisión, sobre todo en la versión con amplificador, es aconsejable colocar un condensador de 10 µF a 100 µF entre los pines de alimentación (VCC y GND) del módulo. Esto estabilizará la alimentación y evitará que caídas de voltaje afecten la estabilidad de la señal RF.
Conexión del NRF24L01 al Arduino

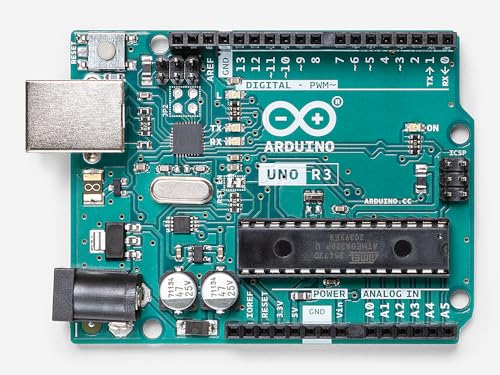

El NRF24L01 utiliza la interfaz SPI para comunicarse con el microcontrolador. SPI es una interfaz de comunicación serial sincrónica que permite la transmisión de datos de forma rápida y eficiente. A continuación, te mostramos cómo conectar el transceptor NRF24L01 a un Arduino UNO:
| Pin NRF24L01 | Pin Arduino UNO |
|---|---|
| VCC | 3.3V |
| GND | GND |
| CE | 9 |
| CSN | 10 |
| SCK | 13 |
| MOSI | 11 |
| MISO | 12 |
Si estás utilizando un Arduino MEGA, los pines para la comunicación SPI serán diferentes:
| Pin NRF24L01 | Pin Arduino MEGA |
|---|---|
| VCC | 3.3V |
| GND | GND |
| CE | 9 |
| CSN | 53 |
| SCK | 52 |
| MOSI | 51 |
| MISO | 50 |
Instalación de la Librería RF24
Para poder utilizar el NRF24L01 con Arduino, es necesario instalar la librería RF24, la cual incluye todas las funciones que necesitarás para controlar el módulo. Esta librería es muy completa y está altamente optimizada para garantizar una comunicación rápida y estable.
Para instalar la librería, sigue estos pasos:
- Abre el IDE de Arduino.
- Ve a Sketch > Incluir Librería > Gestionar Librerías…
- Busca «RF24» en el gestor de librerías e instálala.
Funciones Principales de la Librería RF24
Una vez instalada la librería RF24, podrás utilizar varias funciones que te permitirán inicializar y manejar la comunicación con el transceptor. A continuación, te mostramos las más importantes:
- RF24 (uint8_t _cepin, uint8_t _cspin): esta función crea una nueva instancia del transceptor indicando cuáles son los pines CE y CSN que estás utilizando en el Arduino.
- void begin(): inicializa el módulo de radio. Esta función debe estar presente en la función setup() del programa.
- void openWritingPipe(const uint8_t * address): abre un canal de escritura al que se enviarán los datos. Requiere una dirección de 5 bytes para identificar el canal.
- bool write(const void *buf, uint8_t len): envía un dato a través del canal de escritura. Devuelve true si el envío ha sido exitoso, false si no se ha podido enviar.
- void openReadingPipe(uint8_t number, const uint8_t * address): abre un canal de lectura para que el módulo pueda recibir datos desde otra dirección.
- void startListening(): activa el modo de escucha para recibir datos desde los canales abiertos para la lectura.
- bool available(): verifica si hay datos disponibles en el canal de lectura.
- void read(void *buf, uint8_t len): lee los datos disponibles en el canal de lectura y los guarda en el buffer proporcionado.
Ejemplo de Código: Comunicación Básica entre Dos Arduinos
Para ilustrar cómo utilizar el NRF24L01, vamos a realizar un ejemplo básico de comunicación en el que un Arduino enviará tres datos a otro: el valor del pin analógico A0, el tiempo en milisegundos que lleva funcionando el código (millis()) y un valor constante (en este caso, 3.14).
Código para el Arduino Emisor:
#include <SPI.h>
#include <RF24.h>
#define CE_PIN 9
#define CSN_PIN 10
RF24 radio(CE_PIN, CSN_PIN);
const byte direccion[5] = {'c','a','n','a','l'};
float datos[3];
void setup() {
radio.begin();
radio.openWritingPipe(direccion);
Serial.begin(9600);
}
void loop() {
datos[0] = analogRead(A0) * (5.0 / 1023.0);
datos[1] = millis();
datos[2] = 3.14;
bool ok = radio.write(datos, sizeof(datos));
if (ok) {
Serial.println("Datos enviados");
} else {
Serial.println("Error en el envío");
}
delay(1000);
}Código para el Arduino Receptor:
#include <SPI.h>
#include <RF24.h>
#define CE_PIN 9
#define CSN_PIN 10
RF24 radio(CE_PIN, CSN_PIN);
const byte direccion[5] = {'c','a','n','a','l'};
float datos[3];
void setup() {
radio.begin();
radio.openReadingPipe(1, direccion);
radio.startListening();
Serial.begin(9600);
}
void loop() {
if (radio.available()) {
radio.read(datos, sizeof(datos));
Serial.print("Voltaje: ");
Serial.print(datos[0]);
Serial.print(" V, Time: ");
Serial.print(datos[1]);
Serial.print(" ms, Sensor: ");
Serial.println(datos[2]);
}
delay(1000);
}En este ejemplo, el Arduino emisor lee el valor de un potenciómetro conectado al pin A0 y lo envía junto con el valor de millis() y un dato constante. El Arduino receptor recibe estos tres valores, los imprime en el monitor serie para que puedas ver los resultados.
Consejos para Mejorar el Rendimiento
Aunque el NRF24L01 es un dispositivo muy eficiente, su rendimiento y alcance pueden variar mucho dependiendo de varios factores. A continuación, te dejamos algunos consejos para mejorar su funcionamiento:
- Usar una fuente de alimentación externa: Si estás utilizando la versión con PA/LNA, es indispensable utilizar una fuente de alimentación externa. La alimentación desde el Arduino no será suficiente para alimentar correctamente el módulo en distancias largas.
- Coloca un condensador entre VCC y GND: Un condensador de entre 10 y 100 µF mejorará la estabilidad del módulo y evitará problemas de alimentación.
- Evita interferencias: El NRF24L01 opera en la misma banda de frecuencia que las redes WiFi, por lo que es recomendable elegir canales alejados de los 2.4 a 2.5 GHz que suelen emplear los routers WiFi.
Con esta información, ya tienes todo lo necesario para empezar a trabajar con el NRF24L01 y Arduino en tus proyectos. Este dispositivo abre una gran cantidad de posibilidades para la creación de sistemas de comunicación inalámbrica, desde el monitoreo remoto de sensores hasta el control de robots en largas distancias.
