El sensor NTC B3950 es un termistor que puede utilizarse con Arduino para medir temperaturas de manera precisa. Su comportamiento como resistencia dependiente de la temperatura lo hace ideal para proyectos donde se necesita saber las variaciones térmicas con exactitud. Al usar este sensor junto con plataformas como Arduino, puedes emplear recursos de medición y control para diseñar sistemas automáticos caseros o industriales.
Si estás interesado en cómo podría integrarse un B3950NTC con un Arduino, aquí te contamos todo lo que necesitas saber, desde su instalación hasta la obtención de lecturas útiles para tus proyectos.
¿Qué es el sensor NTC B3950?

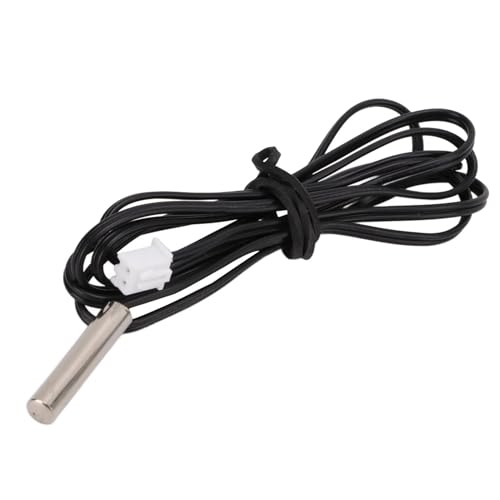

El sensor NTC B3950 es un termistor de coeficiente de temperatura negativa, lo que significa que su resistencia disminuye a medida que la temperatura aumenta. Este tipo de sensores es utilizado ampliamente en aplicaciones de control de temperatura y termometría debido a su alta precisión y bajo costo.
El B3950NTC es especialmente popular porque su curva de resistencia-temperatura es bien conocida, lo que facilita su implementación con microcontroladores como Arduino. Este sensor se caracteriza por un valor común de resistencia de 10kΩ a 25°C.
Preparando el material necesario
Para comenzar, necesitarás lo siguiente:
- Arduino UNO (u otro modelo): Necesario para recibir y procesar los datos que envía el sensor.
- Termistor NTC B3950: Sensor que mide la temperatura basada en la variación de su resistencia.
- Resistencia de 10kΩ: Junto con el termistor, actúa como un divisor de voltaje.
- Cables de conexión y protoboard: Para conectar el sensor y componentes al Arduino.
Conexión del B3950NTC al Arduino
La conexión del sensor B3950NTC a tu placa de Arduino es bastante fácil. Básicamente, necesitas crear un divisor de voltaje usando el termistor y la resistencia de 10kΩ. Aquí te explicamos cómo hacerlo:
- Conecta un pin del termistor a los 5V del Arduino.
- El otro pin del termistor debe ir a un extremo de la resistencia de 10kΩ y a un pin analógico (por ejemplo, A0) en el Arduino.
- El otro extremo de la resistencia se conecta a GND.
Este tipo de configuración de divisor de voltaje permitirá al Arduino medir la caída de voltaje en la resistencia a medida que la temperatura cambia. Este voltaje se traduce luego en una medición de temperatura utilizando una fórmula o tabla específica del sensor NTC.
Programación en Arduino
Una vez que hayas realizado las conexiones, el siguiente paso será escribir el código para leer los datos del sensor. Un ejemplo de código básico para este propósito podría verse de la siguiente manera:
int sensorPin = A0;
float resistance;
float temperature;
void setup() {
Serial.begin(9600);
}
void loop() {
int reading = analogRead(sensorPin);
resistance = (1023.0 / (float)reading - 1) * 10000; // Calcular resistencia
temperature = 1 / (log(resistance / 10000) / 3950 + 1 / 298.15) - 273.15; // Calcular la temperatura en grados Celsius
Serial.println(temperature);
delay(1000);
}
El código anterior hace lo siguiente:
- Lee el valor del pin analógico A0: Esto proporciona una lectura de voltaje proporcional a la resistencia del sensor NTC.
- Convierte la lectura en resistencia: Utilizando la ecuación de divisor de voltaje.
- Convierte la resistencia en temperatura: Esto se hace usando la ecuación de Steinhart-Hart para NTCs, que proporciona las lecturas de temperatura correspondientes.
Este código te permitirá leer las variaciones y mostrar la temperatura en grados Celsius por consola.
Aplicaciones prácticas del NTC B3950 con Arduino
El sensor NTC B3950 se puede usar ampliamente en cualquier proyecto donde se requiera medir o controlar temperatura. Algunas aplicaciones incluyen:
- Estaciones meteorológicas caseras: Permite medir la temperatura exterior o de un entorno específico.
- Sistemas de control térmico: Para activar ventiladores o sistemas de refrigeración dependiendo de la temperatura.
- Proyectos de incubadoras: Donde la temperatura debe mantenerse constante para el desarrollo de seres vivos.
Consejos adicionales
Para obtener lecturas más precisas, es recomendable calibrar el sensor. Puedes realizar pruebas comparativas con un termómetro conocido para ajustar el coeficiente de temperatura en tu código.
Además, si deseas medir la temperatura en un rango más amplio o con mayor precisión, considerar el uso de una librería específica para NTCs puede facilitar mucho el desarrollo del proyecto.
Finalmente, ten en cuenta que el NTC B3950, como todos los sensores, tiene limitaciones en cuanto a rango de temperaturas y precisión. Si estás trabajando en un entorno extremo, asegúrate de revisar las especificaciones del sensor para ver si es adecuado para tu aplicación.
