Los sensores de gas han revolucionado las aplicaciones de seguridad en el ámbito doméstico e industrial, especialmente en la detección de sustancias inflamables y humo. Uno de los sensores más utilizados en proyectos de electrónica es el sensor MQ-2, un dispositivo que destaca por su facilidad de uso y su compatibilidad con microcontroladores como Arduino. Su capacidad para detectar gases como GLP, metano, propano, alcohol y monóxido de carbono lo convierte en una herramienta indispensable en la creación de sistemas de monitoreo ambiental.
En este artículo, exploraremos en profundidad las características, funcionamiento y aplicaciones del sensor MQ-2. Aprenderás a conectar y programar el sensor con Arduino, ajustando su sensibilidad para obtener mediciones precisas. Además, abordaremos la importancia del tiempo de calentamiento y cómo interpretar correctamente los valores obtenidos en distintos entornos.
¿Qué es el sensor MQ-2?
El sensor MQ-2 es un dispositivo que permite detectar la presencia de gases inflamables y humo en el aire. Basado en un mecanismo electroquímico, este sensor varía su resistencia cuando entra en contacto con determinados gases, generando una señal eléctrica que puede ser interpretada por un microcontrolador como Arduino.
Es un sensor de bajo costo y fácil implementación, lo que lo hace ideal para proyectos de detección de gases en entornos domésticos, laborales e industriales. Su rango de detección oscila entre los 200 ppm y 10.000 ppm, permitiendo la identificación de sustancias peligrosas con un margen de error aceptable.
Principio de funcionamiento del sensor MQ-2
El MQ-2 emplea un elemento calefactor interno que incrementa la temperatura del material semiconductor (generalmente dióxido de estaño). Este material es sensible a los gases inflamables y modifica su resistencia eléctrica cuando se expone a ellos. La variación en la conductividad se puede medir y convertir en una señal útil para la detección.
Dependiendo de la concentración del gas presente en el ambiente, el sensor genera un voltaje proporcional que puede ser procesado y analizado. En su modo digital, también puede configurarse un umbral de detección mediante un potenciómetro, activando una salida de alta o baja señal cuando se supera dicho límite.

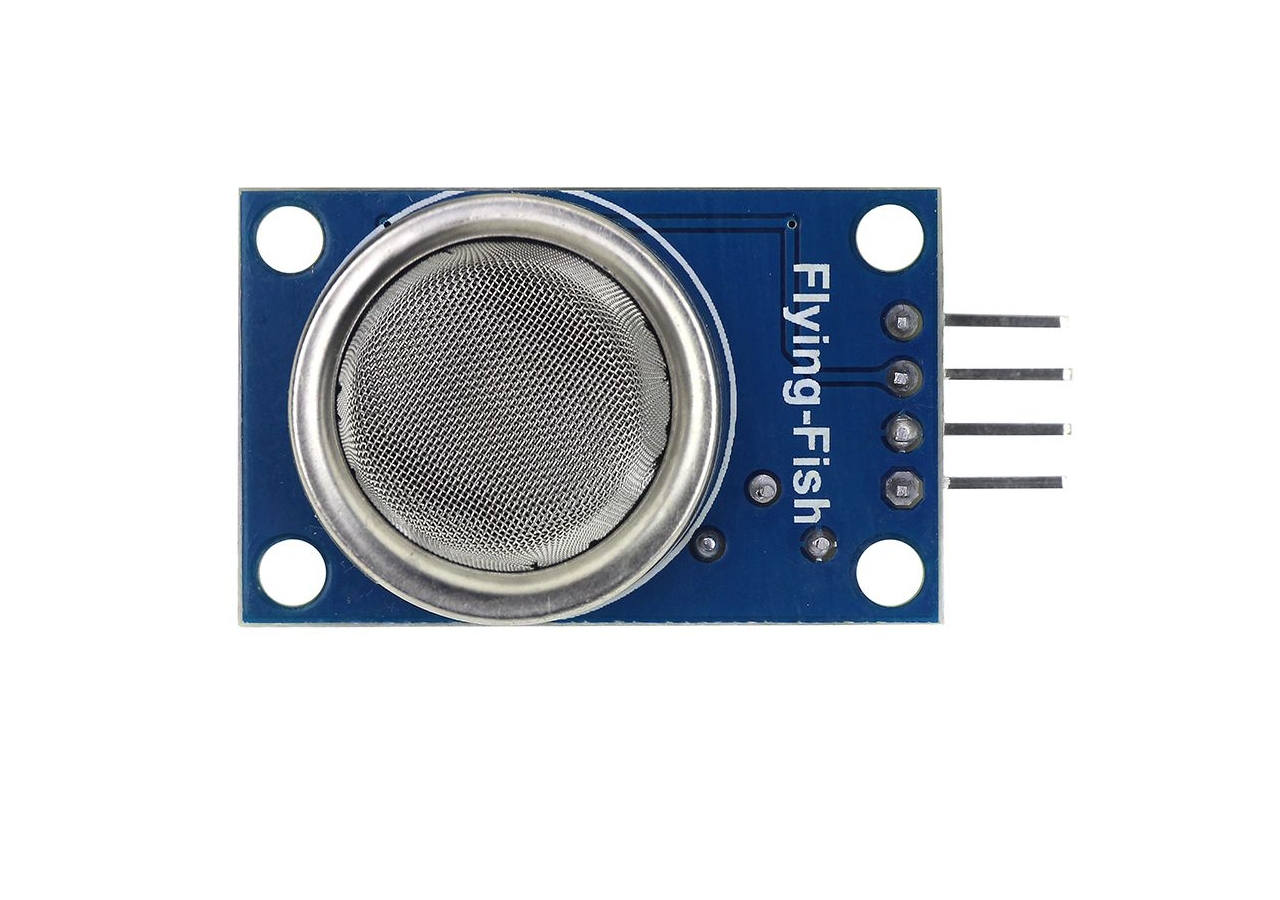

Componentes del módulo sensor MQ-2
- Sensor de gas MQ-2: elemento principal encargado de detectar los gases.
- Placa de circuito: incluye un comparador de voltaje para gestionar la salida digital.
- Potenciómetro de ajuste: permite calibrar la sensibilidad para la detección de gases.
- LED de estado: indica si el sensor está encendido y/o ha detectado algún gas.
Conexión del sensor MQ-2 con Arduino

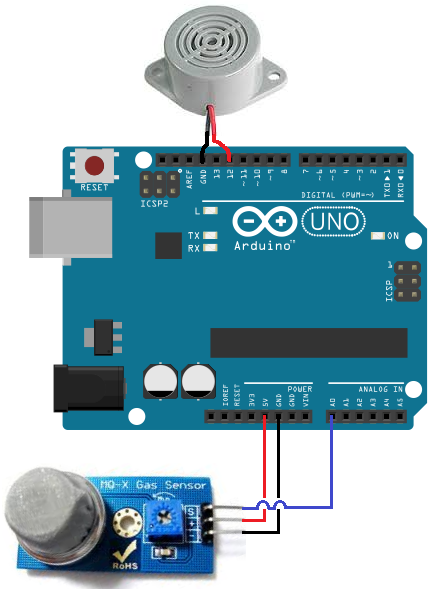

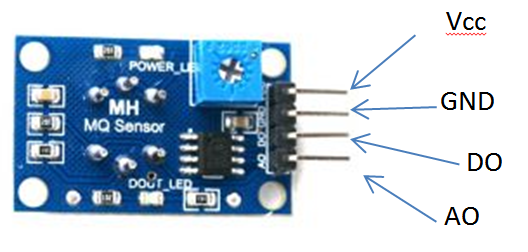

Para integrar el MQ-2 con Arduino, es necesario conectar los pines de alimentación y señal de manera correcta. A continuación, se detalla el cableado básico:
- VCC: Conectar al pin de 5V de Arduino.
- GND: Conectar al pin de tierra (GND) de Arduino.
- AOUT (salida analógica): Conectar a una entrada analógica de Arduino (por ejemplo, A0).
- DOUT (salida digital): Conectar a una entrada digital de Arduino (por ejemplo, D2).
Tiempo de calentamiento y calibración
Uno de los aspectos más importantes al utilizar el MQ-2 es su tiempo de calentamiento. El sensor necesita un período de estabilización para que las mediciones sean precisas. Se recomienda esperar entre 10 y 24 horas antes de realizar mediciones confiables.
El ajuste de sensibilidad se hace a través del potenciómetro del módulo. Girándolo en un sentido u otro, se puede configurar el umbral de detección para la salida digital, permitiendo que el sensor actúe como un interruptor ante ciertas concentraciones de gas.
Lectura de datos con Arduino
Arduino puede leer la salida analógica del MQ-2 y mostrar los valores en el monitor serie. A continuación, se presenta un código de ejemplo que lee la concentración de gas:
void setup() {
Serial.begin(9600);
}
void loop() {
int sensorValue = analogRead(A0);
float voltage = sensorValue * (5.0 / 1023.0);
Serial.print("Valor: ");
Serial.println(voltage);
delay(1000);
}
Este código convierte la lectura analógica en un voltaje que puede interpretarse como la presencia de gas en el ambiente.
Usos y aplicaciones del sensor MQ-2
El sensor MQ-2 tiene diversas aplicaciones debido a su capacidad para detectar gases inflamables y humo. Algunos de los usos más comunes incluyen:
- Detectores de gas domésticos: para evitar fugas de GLP o metano en cocinas y calderas.
- Alarmas de humo: integración con sistemas de seguridad para la detección temprana de incendios.
- Control de calidad del aire: monitoreo de gases en interiores para garantizar un ambiente seguro.
- Proyectos de domótica: automatización de ventiladores o sistemas de alerta en presencia de gases peligrosos.
Precauciones al usar el sensor MQ-2
Para garantizar un uso seguro y eficiente del sensor MQ-2, se deben considerar algunas precauciones:
- Evitar el contacto directo con líquidos: el sensor es sensibile a la humedad y puede afectar sus mediciones.
- No exponer a altas temperaturas: aunque tiene un sistema de calentamiento interno, temperaturas extremas pueden dañarlo.
- Ubicación estratégica: para lecturas óptimas, instalarlo en un lugar donde el aire fluya libremente.
El sensor MQ-2 es una herramienta esencial en el desarrollo de sistemas de seguridad y monitoreo ambiental. Gracias a su facilidad de uso y bajo costo, es ampliamente utilizado en aplicaciones domésticas e industriales. Con una correcta calibración y un tiempo de calentamiento adecuado, puede proporcionar mediciones bastante precisas sobre la presencia de gases inflamables y humo en el aire. Si estás buscando mejorar la seguridad en tu hogar o desarrollar proyectos de detección de gases, el MQ-2 es una excelente opción.
