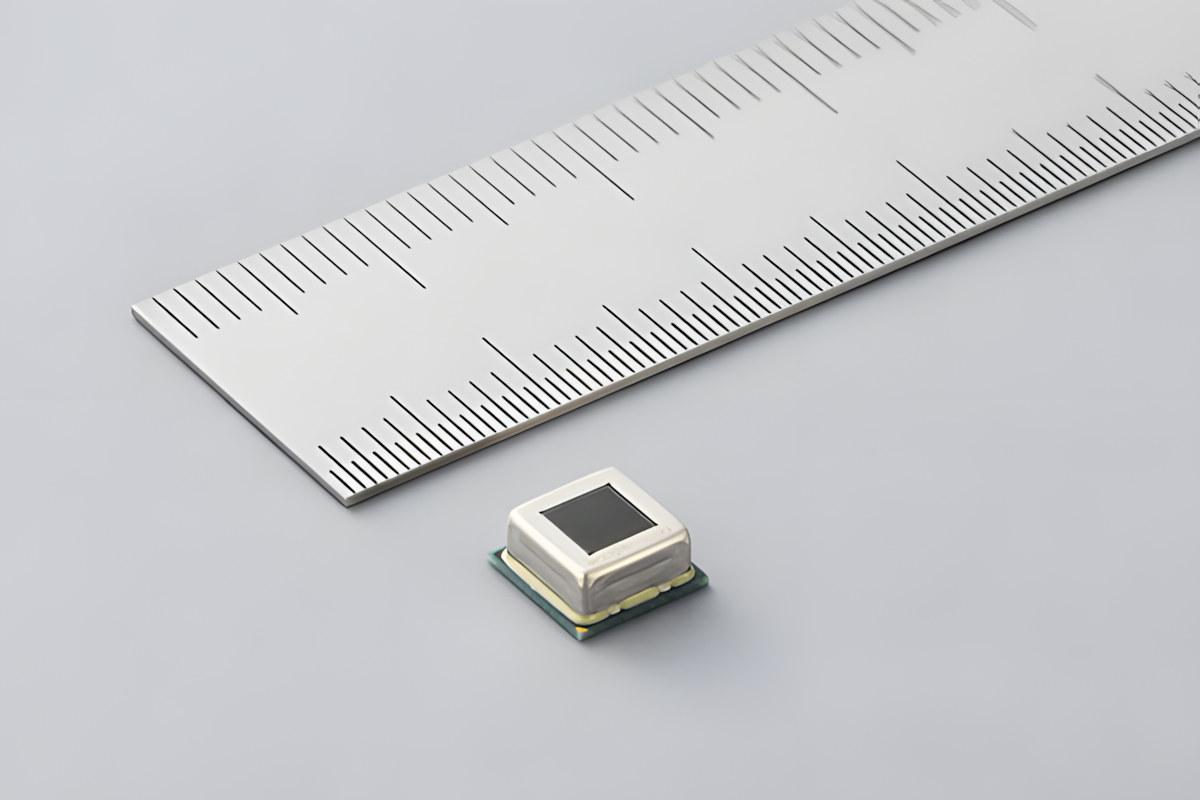

El Murata SMD TYPE IRS-D200ST00R1 es un sensor PIR reflowable diminuto que da un salto de calidad en detección de presencia para dispositivos conectados. Con un tamaño de 6 x 6 mm y un grosor de solo 2,6 mm, este componente está pensado para integrarse directamente en placa mediante procesos SMD, abaratando la fabricación y reduciendo espacio en productos como cámaras IP, timbres inteligentes, termostatos o luminarias conectadas.
Más allá del tÃpico PIR analógico, este modelo incorpora interfaz I2C y una lÃnea de interrupción para hablar con un microcontrolador, de modo que habilita funciones de wake-up y detección de personas con consumo ultrabajo. También integra bloques internos como preamplificador, ADC y filtrado digital, además de condiciones de disparo configurables (umbral, conteo, ventana temporal), lo que simplifica diseño y mejora la inmunidad al ruido.
Qué es el Murata SMD TYPE IRS-D200ST00R1 y por qué destaca
Se trata de un sensor piroeléctrico infrarrojo pasivo (PIR) en encapsulado SMD capaz de detectar variaciones de radiación IR asociadas al movimiento humano. Su propuesta de valor está en su formato reflowable, su tamaño reducido y su electrónica a bordo, que allanan el camino para integraciones compactas y fiables en dispositivos IoT alimentados con baterÃas.
Este sensor utiliza dos electrodos piroeléctricos de aproximadamente 2,0 x 0,5 mm cada uno, configurados para captar cambios diferenciales en la energÃa infrarroja. El diseño diferencial ayuda a cancelar interferencias ambientales y vibraciones térmicas no deseadas, mejorando la relación señal/ruido y facilitando detecciones estables.
Al exponer una interfaz digital I2C y una lÃnea de interrupción, el IRS-D200ST00R1 evita etapas analógicas complejas y permite que el microcontrolador reciba eventos de movimiento procesados con lógica de umbral y conteos. Esto reduce la carga de CPU, minimiza el consumo y simplifica el firmware.
Murata posiciona este componente como una opción idónea para sistemas que requieran baja energÃa y alta integrabilidad, incluyendo dispositivos que deban salir de un modo de reposo profundo solo cuando haya presencia real, alargando radicalmente la vida de la baterÃa. Esa orientación práctica se aprecia en su pequeña huella, su pinout y las funciones internas para robustez.
Especificaciones técnicas clave
El IRS-D200ST00R1 condensa en pocos milÃmetros funciones que habitualmente exigen varios bloques externos. Estas son sus prestaciones más relevantes según la información disponible:
- Dimensiones: 6,0 x 6,0 x 2,6 mm (ultracompacto en altura para montajes densos).
- Electrodos: dos elementos piroeléctricos de ~2,0 x 0,5 mm.
- Interfaz: bus I2C para configuración/lectura y pin de interrupción para avisos de detección.
- Alimentación: 1,8 V a 3,3 V, ideal para MCUs de bajo consumo.
- Consumo tÃpico: alrededor de 8 μA (referencia a 3,3 V), extremadamente bajo para equipos a pilas.
- Campo de visión (FoV): aprox. 55° en eje X y 42° en eje Y, sin lente externa.
- Alcance: depende de la lente; en cámaras de exterior suele rondar 10–15 m con óptica adecuada.
- Almohadillas de soldadura: 8 pads totales (I2C, interrupción, 2 pines de prueba, VDD, VSS, etc.).
- Respuesta tÃpica: 19,5 mV (tÃp.) en condiciones de referencia.
- Robustez frente a ruido: alta relación señal-ruido y fuerte resistencia a interferencias.
- Rango térmico: funcionamiento de -25 °C a 85 °C; almacenamiento de -40 °C a 85 °C.
- Encapsulado SMD reflow: apto para hornos de reflow estándar, lo que abarata la cadena de montaje.
Este conjunto de parámetros refleja un equilibrio entre miniaturización, bajo consumo y facilidad de uso, con una FoV moderada que puede ajustarse mediante la elección de la lente para cada aplicación.
Interfaz digital y procesamiento a bordo
Una de las grandes ventajas del IRS-D200ST00R1 es que integra bloques como preamplificador, convertidor ADC y filtros digitales. Gracias a ello, el sensor no entrega solo una señal cruda; en su lugar, permite definir condiciones de detección como el umbral de disparo, el número de cuentas requerido o el tiempo de ventana durante el que debe mantenerse la condición para considerar un evento válido.
La presencia de una lÃnea de interrupción facilita el modo de ultra bajo consumo en el microcontrolador, que puede dormir y despertarse únicamente cuando el sensor emite una IRQ por detección positiva. Esto reduce la carga de CPU, minimiza el consumo y simplifica el firmware.
El bus I2C simplifica el cableado y la compatibilidad con una amplia gama de MCUs, desde pequeños Cortex-M hasta SoCs con Linux, además de permitir ajustes finos sin tocar hardware. En entornos ruidosos, el filtrado digital interno y la configuración por software ayudan a reducir falsas alarmas sin perder sensibilidad.
Campo de visión, lente y distancia de detección
El campo de visión nativo es de unos 55° en horizontal y 42° en vertical, pero el alcance real depende de la lente. Como sucede con otros sensores PIR, es imprescindible seleccionar una óptica Fresnel que adecúe la cobertura a la escena y a la distancia-objetivo del producto final.
Para aplicaciones de exterior, con una lente adecuada se suele trabajar en la horquilla de 10 a 15 metros, suficiente para la mayorÃa de cámaras IP, timbres con visión a la calle o luminarias con detección perimetral. Si el caso de uso exige interior o presencia muy cercana, se puede optar por lentes de mayor apertura y menor alcance.
Murata advierte que determinadas lentes IML/PPGI propias no son compatibles con este modelo, por lo que conviene comprobar la lista de ópticas recomendadas/compatibles para cumplir el patrón de zonas de detección y la intensidad de señal esperada. En fuentes sectoriales se menciona soporte para la selección de lente, incluso con demostraciones en vÃdeo, lo que orienta al integrador durante el ajuste.
Alimentación y consumo ultrabajo
El margen de alimentación de 1,8 a 3,3 V cubre tanto diseños con una sola celda Li-ion como soluciones con regulador a 1,8 V, además de permitir compartir railes con la MCU y reducir el número de reguladores.
El consumo tÃpico alrededor de 8 μA (referenciado a 3,3 V) es un punto crÃtico para alargar la vida de baterÃa. Si el sistema se apoya en la interrupción del sensor para despertar la lógica, el promedio energético a lo largo del dÃa cae en picado, haciendo viable la alimentación por pilas de botón o packs de litio de pequeña capacidad.
Al combinar filtrado digital, umbrales configurables y conteos, el sensor ayuda a evitar ciclos de wake-up innecesarios. Menos falsos positivos se traducen en menos interrupciones para la CPU y, por tanto, en menos consumo total del sistema.
Integración hardware: pads, pruebas y montaje SMD
El pinout con 8 pads incluye las señales fundamentales: alimentación (VDD), referencia de tierra (VSS), lÃneas del bus I2C (SCL/SDA), pin de interrupción y dos pads de prueba. Esta disposición es familiar para quien integra sensores digitales y acelera el ruteo en placas densas. Nos permite consultar también detalles como en la compatibilidad con otros sensores.
El encapsulado SMD reflowable es clave para la fabricación a gran escala. Frente a los PIR en encapsulados through-hole con lentes y soportes voluminosos, el IRS-D200ST00R1 se coloca con pick-and-place y pasa por horno como cualquier otro componente, reduciendo tiempos, costes y variabilidad del proceso.
Las dimensiones de 6 x 6 mm con 2,6 mm de altura permiten su colocación en carcasas finas, como intercomunicadores, termostatos de pared o cámaras compactas, donde la optimización del volumen interno es crÃtica para la experiencia de producto.
Robustez frente a ruido y condiciones ambientales
El diseño presume de alta relación señal/ruido y buena resistencia a interferencias, algo esencial en escenarios con cargas conmutadas, Wi-Fi cercano u osciladores de alta frecuencia. La ruta de señal interna y el filtrado digital ayudan a mantener la estabilidad de la detección en condiciones reales.
En cuanto a temperatura, el sensor opera entre -25 °C y 85 °C y admite almacenamiento entre -40 °C y 85 °C. Estos rangos cubren desde interiores exigentes hasta carcasas que se calientan por exposición solar moderada, siempre que el diseño mecánico y térmico acompañe.
Disponibilidad, precios y canales
En distribución, se han publicado precios de referencia de 2,13 USD por unidad en bobinas de 2.000 piezas, con precio de muestra en torno a 3,66 USD en distribuidores como Mouser. Estas cifras son orientativas y pueden variar según volumen, región y condiciones comerciales.
Al consultar fichas y catálogos, es habitual que ciertos portales pidan activar JavaScript y cookies o bloqueen tráfico automatizado. Algunos sitios disparan reglas de seguridad si la combinación de términos de búsqueda requiere inspección adicional, mostrando mensajes de acceso denegado y referencias internas. Si te topas con estas restricciones, revisa el soporte del sitio o sus herramientas como Search API y BOM Tool, que a veces ofrecen vÃas alternativas para obtener datos de catálogo.
En webs corporativas de Murata puede aparecer la selección de región/idioma, imprescindible para acceder a documentación localizada o condiciones de venta especÃficas. Mantener el idioma correcto y la región adecuada evita confusiones de stock o diferencias de nomenclatura.
Notas de documentación y consideraciones generales
En los materiales técnicos de Murata es común encontrar notas de alcance y avisos sobre la naturaleza de los datos. Por ejemplo, se menciona que los datos tÃpicos pueden clasificarse por caracterÃsticas de temperatura, tensión nominal y tamaño del chip (para SMD) dentro de una misma serie, y que se listan números de parte con capacitancia máxima como referencia.
Aunque esa mención a capacitancia es una nota genérica de catálogo que no aplica de forma directa a un PIR, sirve para recordar que los números de parte deben confirmarse en el PDF oficial y que, en general, condiciones de fiabilidad exigentes son más difÃciles de cumplir a medida que crece cierta magnitud (en ese ejemplo, la capacitancia) dentro de una familia de componentes.
La recomendación práctica es verificar siempre el datasheet actualizado para el número de parte exacto, incluyendo tolerancias, curvas térmicas y parámetros eléctricos finales. Esto evita sorpresas en validación, compras o fabricación.
Aplicaciones y escenarios de uso
El IRS-D200ST00R1 es especialmente útil en productos que necesitan detectar presencia humana con consumo mÃnimo. En cámaras IP y timbres, puede activar el sistema de visión o grabación solo cuando hay actividad. En iluminación inteligente, desencadena escenas o ajusta la potencia para ahorrar energÃa.
En termostatos y climatización, la detección de ocupación mejora el confort y reduce gasto energético, por ejemplo bajando la calefacción cuando una estancia está vacÃa y subiéndola al detectar movimiento. En dispositivos portátiles o sensores de seguridad, su formato compacto ayuda a ocultarlo sin penalizar el diseño.
El hecho de exponer I2C y una interrupción facilita su integración con MCUs habituales en IoT, como familias STM32, ESP32, nRF o RP2040, y con SoCs que ejecutan Linux para gateways o NVRs compactos. La lógica de umbral y ventana de tiempo permite reducir falsas alarmas por mascotas, ruido eléctrico o cambios térmicos suaves.
Cuando se busca máxima autonomÃa, el patrón de funcionamiento es claro: el sistema duerme y solo despierta con la IRQ del sensor. A partir de ahÃ, se toman lecturas adicionales o se activa un subsistema (cámara, radio, códec) para procesar el evento real, manteniendo la media de consumo en niveles muy bajos durante la vida útil del producto.
