El sensor de flexión Sparkfun SEN-10264 es uno de esos componentes que, sin ser masivamente conocido fuera del mundo maker, se ha convertido en un auténtico imprescindible para quienes exploran nuevas formas de interactuar con el entorno a través de la electrónica. Tanto si eres aficionado como profesional, entender cómo funciona y qué posibilidades ofrece este sensor puede abrirte la puerta a proyectos realmente creativos e innovadores.
A lo largo de este artículo vamos a desgranar en detalle todo lo que necesitas saber sobre el Sparkfun SEN-10264: desde su tecnología y funcionamiento hasta recomendaciones de uso o aplicaciones reales. Trataremos también sus principales especificaciones técnicas, advertencias importantes sobre su manipulación y montaje, así como ideas prácticas para que le saques el máximo partido en tus propios proyectos electrónicos, artísticos o interactivos.
¿Qué es el sensor de flexión Sparkfun SEN-10264?

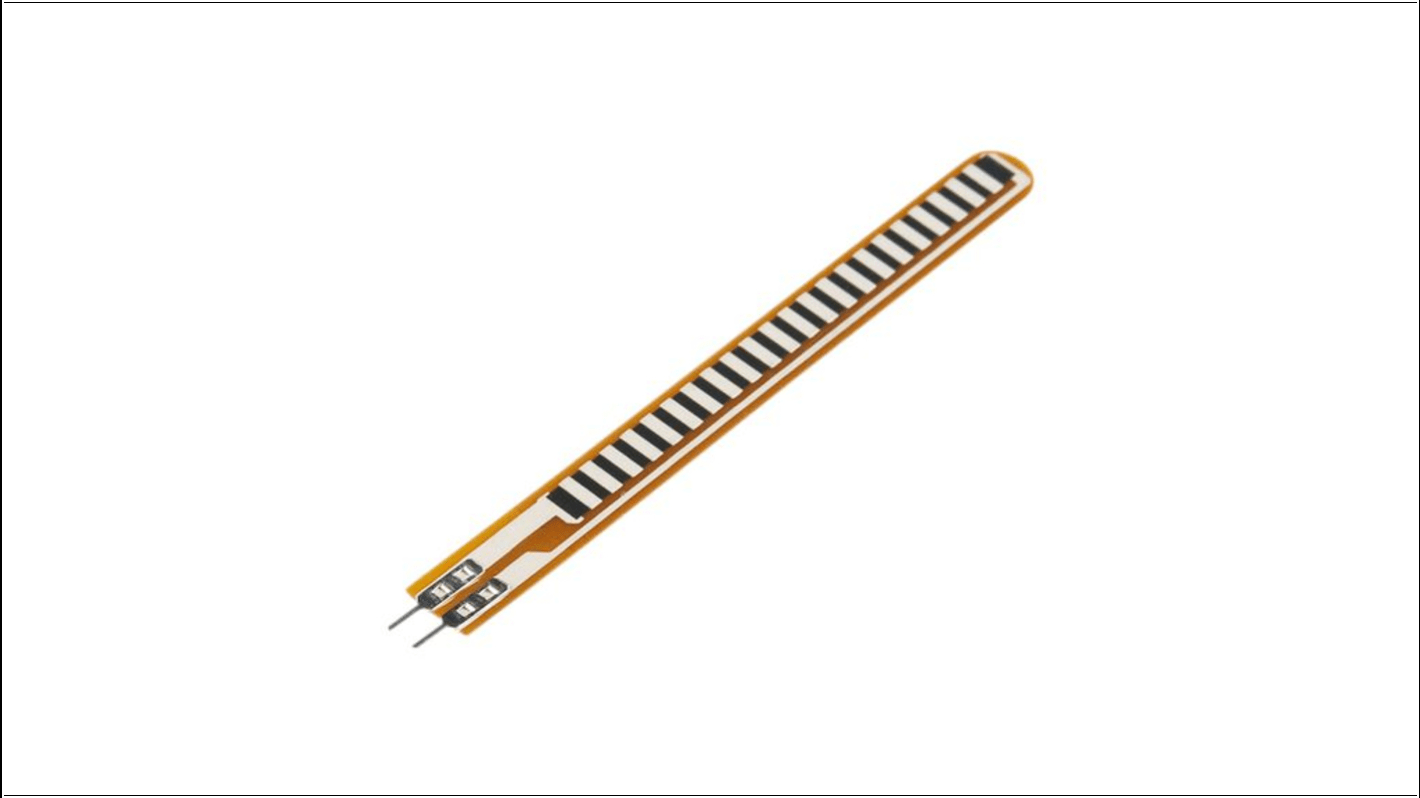

El sensor de flexión Sparkfun SEN-10264 es un componente electrónico diseñado para detectar y medir la flexión o el doblado en una determinada dirección. Su funcionamiento se basa en la variación de la resistencia eléctrica interna cuando el sensor se curva. Este principio tan sencillo de medir un cambio físico a través de una propiedad eléctrica lo hace tremendamente versátil.
Fabricado con la tecnología patentada de Spectra Symbol, la misma que se empleó en el mítico Nintendo Power Glove, este sensor ha traspasado el mundo de los videojuegos y ha conquistado a desarrolladores en robótica, wearables, educación y muchos otros sectores.
Principio de funcionamiento: ¿Cómo detecta la flexión?
El SEN-10264 es esencialmente una tira delgada y flexible, cubierta con una tinta conductora especial cuya resistencia cambia a medida que el sensor se dobla. En reposo, con el sensor extendido y sin curvar, presenta una resistencia nominal de aproximadamente 10 kΩ (ohmios) con una tolerancia del ±30%. Al flexionarlo, la resistencia puede aumentar notablemente, llegando a ser como mínimo el doble de la nominal si se dobla en un ángulo de 180º.
Cuando las almohadillas metálicas del sensor están en la cara externa de la curva y el texto en la parte interna, se produce la variación máxima de resistencia. Este cambio puede ser fácilmente detectado por un microcontrolador o un circuito analógico, permitiendo medir el grado de flexión de manera precisa y sencilla.
Características físicas y eléctricas
- Longitud total: alrededor de 55-56 mm (2,2 pulgadas).
- Altura: aproximadamente 0,43 mm (0,017 pulgadas), lo que lo hace extremadamente delgado y fácil de integrar en proyectos compactos.
- Conector: termina en un conector con un paso de 2,54 mm (0,1 pulgadas), totalmente compatible con placas de prototipado (breadboard).
- Resistencia en reposo: 10KΩ ±30%.
- Resistencia al doblar a 180º: al menos el doble de la nominal.
- Potencia máxima: 0,5 W en uso continuo, hasta 1 W en picos breves.
- Rango de temperatura de funcionamiento: desde -35°C hasta +80°C, adecuado para un gran número de aplicaciones ambientales.
- Vida útil: superior a 1 millón de flexiones, siempre y cuando se respeten las recomendaciones de uso.
Tecnología y aplicaciones históricas
Una de las anécdotas más curiosas del Sparkfun SEN-10264 —y que demuestra su fiabilidad— es que esta tecnología fue la base del control de movimiento del Nintendo Power Glove de finales de los 80. Desde entonces, la evolución de estos sensores los ha llevado a muchos otros campos:
- Robótica: detección de flexiones y ángulos en extremidades robóticas.
- Wearables: dispositivos ponibles para medir gestos, movimientos o cambios en prendas inteligentes.
- Periféricos personalizados: creación de mandos especiales o interfaces alternativas para personas con movilidad reducida.
- Detección de movimiento: sistemas de seguridad, domótica o juguetes interactivos.
- Medición de desplazamiento angular: aplicaciones en instrumentación y automatización.
- Instalaciones artísticas interactivas: donde el movimiento físico del público desencadena efectos visuales o sonoros.
Consejos clave para manipulación y montaje seguro
Un aspecto que recalcan todos los distribuidores es que el área cercana a la base del sensor —es decir, la zona donde están los pines o el conector— nunca debe ser doblada ni sometida a tensión. Esa parte aloja las conexiones eléctricas más delicadas del componente. Si se fuerza o flexiona cerca de la base, se corre el riesgo de dañar de forma irreversible la funcionalidad del sensor.
La mejor práctica es asegurar firmemente la base y la parte inferior, de modo que sólo la franja realmente activa del sensor pueda flexionarse. Además, evita doblar el sensor más allá del rango especificado en la hoja de datos. Si necesitas doblarlo repetidamente, trata de que los movimientos sean suaves y dentro de los límites recomendados. Así prolongarás considerablemente su vida útil.
Integración sencilla: Conexión y compatibilidad
Una de las ventajas del Sparkfun SEN-10264 es que su conector estándar de 2,54 mm permite pincharlo directamente en la mayoría de breadboards, placas de prototipado rápido, y placas base de microcontroladores como Arduino, Raspberry Pi o ESP32. También, si quieres profundizar en el uso de sensores resistivos, te puede interesar consultar recursos sobre comunicación RS485 con Arduino.

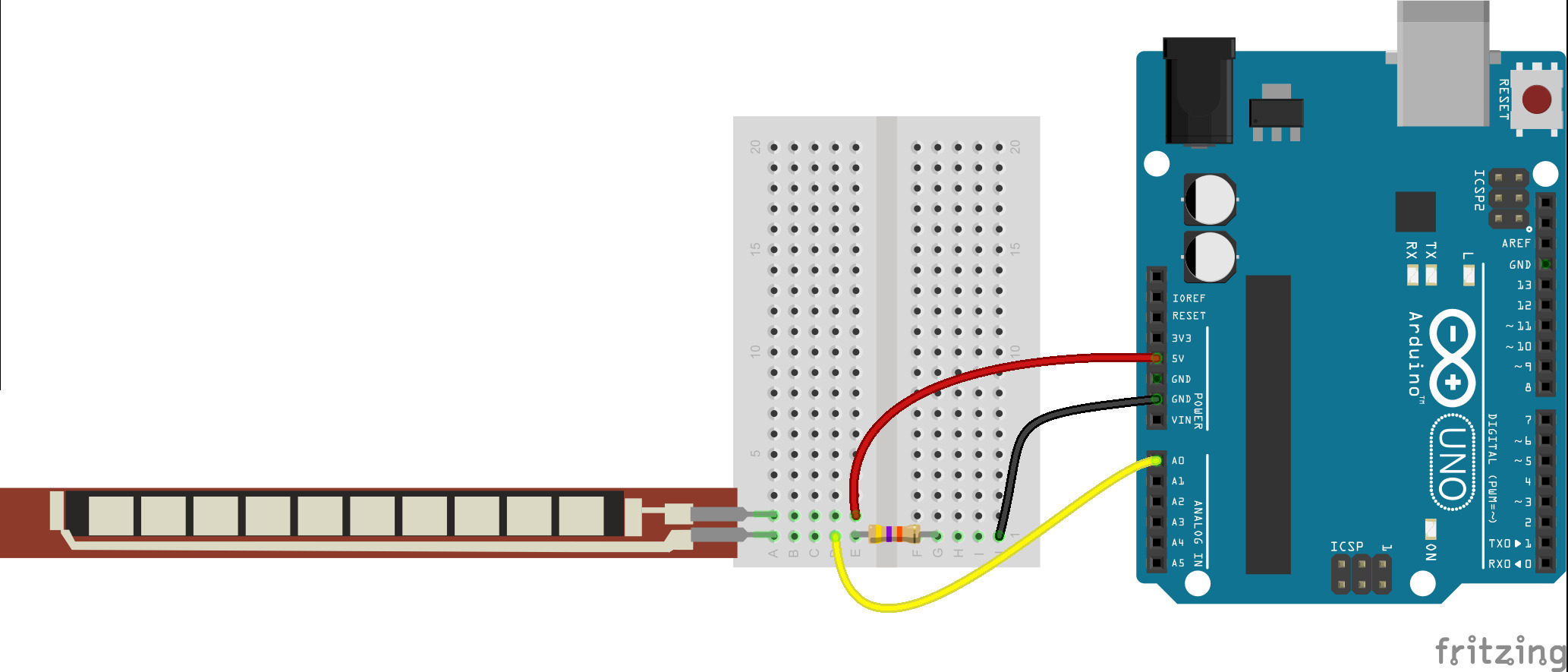

Al tratarse de un sensor resistivo pasivo, la forma más sencilla de leer el valor es con un divisor de tensión y una entrada analógica. Basta con conectar una resistencia conocida en serie con el sensor y leer la variación de voltaje que se produce a medida que se dobla. De esta forma, el microcontrolador puede transformar ese voltaje en un dato numérico proporcional a la curvatura del sensor.
Cuidados y mantenimientos para garantizar la longevidad
Para que el sensor te dure el máximo tiempo posible, recuerda estas recomendaciones:
- Nunca flexionar la base ni las soldaduras. Es la zona más frágil.
- No exceder el rango de flexión utilizable. Consulta la ficha técnica si tienes dudas.
- Evitar sobrecalentamiento durante la soldadura. Utiliza conectores cuando sea posible.
- No exponer a potencias superiores a las especificadas (máximo 0,5 W en uso continuo).
- Montar el sensor de forma firme, asegurando que sólo la zona activa se flexione.
Si cuidas bien tu sensor, puedes llegar fácilmente al millón de ciclos de uso, lo que lo hace ideal incluso en aplicaciones intensivas.
Documentación, recursos y aprendizaje
Aunque la propia web de Sparkfun ofrece información y la hoja de datos original, existen otros recursos valiosos como manuales de iniciación y tutoriales de sensores. Consultar el datasheet es esencial si quieres conocer los límites exactos de flexión, ciclos de vida, resistencia mínima y máxima, o detalles sobre la curva de respuesta del sensor. Para ampliar tus conocimientos sobre sistemas interactivos, también puedes visitar arte interactivo.
Además, el Taller de sensores ITP y varias guías rápidas pueden ayudarte a entender el mejor modo de integrar este sensor en sistemas complejos y ejemplos prácticos para maximizar su potencial.
Envíos y consideraciones de compra
Si estás pensando en adquirir uno (o varios) sensores de flexión Sparkfun SEN-10264, debes tener en cuenta que algunos distribuidores restringen el envío a pedidos mínimos o aplican condiciones especiales según la localización. Por ejemplo, existen tiendas que sólo permiten pedidos superiores a cierta cantidad o que ofrecen envío gratuito a partir de un mínimo de compra. Muchos también trabajan con un stock limitado, por lo que recibirás tu pedido en el mismo día sólo si todos los productos están disponibles.
Las agencias de transporte suelen operar con normalidad, incluso bajo condiciones especiales como restricciones sanitarias, y todas las tiendas serias adoptan las medidas higiénicas necesarias para enviar su producto de forma segura.
Comparativa y alternativas disponibles
Actualmente, el modelo Sparkfun SEN-10264 es uno de los más populares gracias a su tamaño, robustez y facilidad de integración. Sin embargo, existen alternativas similares en el mercado, tanto en longitud como en rango de resistencia y potencia máxima. Es importante comparar bien las especificaciones cuando vayas a seleccionar un sensor para tu proyecto, y asegurarte de que sea compatible con el entorno donde lo piensas montar.
Posibles aplicaciones prácticas y proyectos inspiradores
Los ejemplos de uso del Sparkfun SEN-10264 son tan variados como la creatividad de la comunidad maker. Aquí tienes unas cuantas ideas para inspirarte:
- Guantes interactivos para controlar escenarios de realidad virtual, robótica o instrumentos musicales digitales.
- Dispositivos de asistencia para personas con movilidad reducida, pudiendo detectar pequeños gestos o movimientos que activen diferentes dispositivos electrónicos.
- Efectos de iluminación o sonido en instalaciones artísticas controlados por el movimiento físico de materiales flexibles.
- Robots educativos que detecten obstáculos físicos a través de la flexión de «antenas» o superficies móviles.
- Prototipos de mandos personalizados para videojuegos o simuladores, permitiendo nuevas formas de interacción y feedback háptico.
Recomendaciones finales para sacar el máximo partido
Si vas a trabajar con estos sensores, recuerda que la clave está en el cuidado durante la manipulación y el montaje. Dedica tiempo a planificar cómo vas a sujetar la base y cómo integrar el sensor en tu diseño para que sólo la parte activa se doble. Experimenta con valores de resistencia en el divisor de tensión para optimizar la sensibilidad de lectura según tus necesidades.
No olvides consultar las hojas de datos, estudiar ejemplos de código y buscar proyectos similares en comunidades makers para aprender de quienes ya han recorrido el camino antes que tú. Así, tu proyecto será más robusto, creativo y eficiente.
