Los medidores gráficos de frecuencia de red y analizadores de calidad eléctrica se han convertido en herramientas imprescindibles tanto en entornos industriales como en edificios comerciales o instalaciones públicas. Lejos de ser simples voltímetros o amperímetros, estos equipos permiten visualizar en pantalla, registrar y analizar en detalle el comportamiento de la red: desde la tensión y la corriente hasta los armónicos, interarmónicos, flicker o transitorios de muy corta duración.
Si trabajas en mantenimiento, ingeniería, auditoría energética o gestión de instalaciones, contar con un analizador de redes con representación gráfica y registro de datos marca la diferencia entre ir “a ciegas” o saber exactamente qué está ocurriendo en tu instalación en cada momento. A continuación se detalla, de forma ordenada y con ejemplos reales de equipos profesionales, todo lo que necesitas saber sobre estos medidores, sus funciones y las normas que cumplen.
Qué es un medidor gráfico de frecuencia de red y para qué sirve
Un medidor gráfico de frecuencia de red es, en esencia, un analizador de redes eléctricas capaz de medir tensión, corriente, potencia, energía y frecuencia, pero que además representa los resultados de forma gráfica: barras, formas de onda, diagramas fasoriales, espectros de armónicos o gráficos de desequilibrios entre fases. Muchos modelos integran también funciones de registro a largo plazo y memoria interna para almacenarlo todo.
Estos equipos permiten medir con precisión en corriente continua (DC) y corriente alterna (AC), tanto la intensidad como la potencia. En aplicaciones de potencia alterna, el medidor calcula el valor real (true RMS) y ofrece rangos elevados, por ejemplo hasta 4000 W en equipos de mano o varios megavatios en analizadores avanzados. Cuando se mide potencia AC, el equipo cambia automáticamente la polaridad y muestra un signo negativo si se detecta flujo de energía en sentido inverso.
Además de las magnitudes “clásicas”, muchos modelos incorporan funciones específicas para potencia activa, reactiva y aparente, factor de potencia, integrador de energía, tensión eficaz real y medición de frecuencia. De esta forma no solo ves cuánta energía estás consumiendo, sino también cómo de “limpia” es la red y si se cumplen las especificaciones de la compañía eléctrica o de la normativa aplicable.
En instalaciones trifásicas, los analizadores profesionales como los de la serie PCE o los modelos tipo QualiSTAR están preparados para medir redes de tres fases con 3 o 4 conductores, redes monofásicas y configuraciones especiales. Suelen incluir memoria interna, función de registro con intervalos configurables y software de análisis para PC, lo que permite realizar estudios de calidad de suministro a largo plazo y resolver problemas de manera sistemática.
En el caso de la potencia eléctrica en corriente continua, la relación básica que aplican estos medidores es P = U × I, es decir, la potencia es el producto de la tensión por la corriente. En corriente alterna de 50 Hz o 60 Hz entra en juego el desfase entre ambas magnitudes, por lo que es imprescindible que el analizador tenga en cuenta el ángulo de fase para calcular bien la potencia activa. En la práctica se distinguen tres tipos de potencia: aparente (S, en VA), activa (P, en W) y reactiva (Q, en VAR), todas ellas calculadas y mostradas por los equipos modernos.
Normas y seguridad eléctrica en analizadores de red
Al tratarse de instrumentos que se conectan directamente a redes de baja y media tensión, los medidores de calidad de red deben cumplir estrictas normas de seguridad y compatibilidad electromagnética. Entre las más habituales se encuentran IEC 61010 (seguridad de equipos de medida), VDE 0110, UL 94 (comportamiento frente al fuego en plásticos), IEC 664, IEC 348 o IEC 571-1.
En el campo de la compatibilidad electromagnética, muchos equipos se diseñan de acuerdo con normas como EN 61000-6-3, EN 61000-6-1, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-11 y EN 55011. De esta forma se garantiza que el medidor no genere interferencias molestas en otros equipos y, a la vez, que sea capaz de resistir descargas electrostáticas, campos radiados, ráfagas rápidas o sobretensiones sin dejar de medir correctamente.
En cuanto a la clasificación de instalación, muchos analizadores se sitúan en categoría de sobretensión CAT III 300 V / 520 V o incluso 1000 V CAT III / 600 V CAT IV, según IEC 61010. Esto significa que pueden conectarse sin problema a cuadros de distribución, líneas de alimentación y puntos de medida cercanos al origen de la instalación, siempre dentro de los límites de tensión especificados.
Algunos modelos se fabrican con doble aislamiento (clase II), lo que proporciona protección adicional frente a choque eléctrico. Esta clase de aislamiento es muy valorada en equipos de mano o portátiles, ya que evita la necesidad de conexión a tierra del propio instrumento, siempre que se respeten los límites de uso.
Ejemplo de medidor gráfico de calidad de red: C.A 8335 QualiSTAR+
Un referente dentro de los medidores gráficos de frecuencia de red es el C.A 8335 QualiSTAR+, un analizador portátil diseñado para mantenimiento y control de instalaciones industriales, comerciales o de servicios públicos. Este equipo genera informes inmediatos de los parámetros más relevantes de la red y de la calidad de suministro, y se maneja mediante un interfaz muy intuitivo con menús en más de 25 idiomas.
El usuario puede configurar directamente en el equipo fecha, hora, contraste de pantalla y tipo de red a analizar. Los transformadores de corriente conectados se detectan de forma automática, y es posible comprobar en cualquier momento los ajustes seleccionados. Dispone además de una función de ayuda que explica el contenido de cada pantalla, algo especialmente útil para técnicos que no lo usan a diario.
Una de sus grandes bazas es la función de alarma con registro de eventos: se definen límites por menú y, cuando se produce una alarma, el equipo guarda fecha, hora, duración y valores máximos y mínimos asociados. La duración de la campaña de registro y la cadencia de muestreo se ajustan directamente en el analizador, y un gráfico de barras en pantalla permite ver de un vistazo el progreso de la medición.
Entre sus capacidades de medida destacan la tensión y corriente TRMS (tensión hasta 1000 V y corriente hasta 6500 A), la detección de picos, la medición de potencia activa, reactiva y aparente, así como las energías asociadas. Integra también un análisis de armónicos hasta el 50º orden con cálculo de THD, valoración gráfica, registro de interferencias y representación de formas de onda y diagramas de equilibrio trifásicos.
La electrónica de medida trabaja con una velocidad de muestreo de 256 muestras por período, lo que le permite registrar transitorios cortos y corrientes de arranque superiores a un minuto. La memoria interna de 2 GB ofrece suficiente espacio para registrar aproximadamente un mes de datos con intervalos de 1 minuto o varios años con intervalos de 10 minutos, lo que lo hace ideal para auditorías energéticas completas.
En cuanto a hardware, el C.A 8335 incorpora pantalla LCD gráfica de 320×240 píxeles y 5,8″, interfaz USB, alimentación mediante acumulador NiMH de 9,6 V o adaptador de red y una autonomía aproximada de 8 horas. La seguridad está certificada según IEC 61010 para 1000 V CAT III y 600 V CAT IV. El envío estándar suele incluir el propio analizador, bolsa de transporte, cable USB, cable de alimentación, juegos de cables de prueba, pinzas de cocodrilo, anillos de colores, documentación y software de análisis; las pinzas amperimétricas se piden aparte según el rango necesario.
Existen distintos “juegos” o kits configurados de fábrica, como C.A 8335-MN93A con pinzas de 0,005 A a 120 A o C.A 8335-AmpFLEX-450 con pinzas flexibles de 30 A a 6500 A, lo que permite adaptar el equipo tanto a tablillas de control como a barras de potencia de gran tamaño.
Amperímetros trifásicos y analizadores de armónicos con registro
Otro tipo muy habitual de medidor gráfico de frecuencia de red es el amperímetro de 3 fases con analizador de armónicos e integración de energía. Estos equipos, muchas veces etiquetados como Power and Harmonics Analyzer, permiten medir desde una hasta tres fases en redes de corriente alterna y ofrecen una visión muy completa de la instalación.
Además de mostrar las magnitudes estándar de tensión, corriente, frecuencia, potencia y energía, son capaces de calcular y registrar armónicos, interarmónicos y desequilibrios de acuerdo con la normativa EN 50160. También detectan perturbaciones de la red como interrupciones, huecos, sobretensiones temporales y transitorios a partir de unos pocos microsegundos, asociando a cada evento sus valores de magnitud y duración.
La pantalla suele ser una LCD de matriz de puntos con retroiluminación y alto contraste, capaz de mostrar más de 30 parámetros simultáneamente en redes trifásicas de 4 conductores. La interfaz de medida admite hasta tres pinzas de corriente conectadas a la vez, con rangos desde 0,1 mA hasta 3000 A dependiendo del modelo (pinzas de 30, 55 o incluso 170 mm de diámetro según la referencia).
En modo de registro de datos, estos equipos alcanzan capacidades de memoria del orden de decenas de miles de valores de medición: por ejemplo, unos 17.470 valores en configuraciones 3 fases/4 conductores y hasta 52.400 en redes monofásicas sencillas, repartidos en alrededor de 80 o más registros independientes. La cuota de registro es programable típicamente entre 2 y 3000 segundos, lo que cubre desde diagnósticos rápidos hasta campañas de medida de larga duración.
A nivel funcional, ofrecen cálculo de potencias activa (W, kW, MW, GW), aparente y reactiva (kVA, kVAR), factor de potencia (PF), ángulo de fase (φ), energía (Wh, kWh, kvarh, PFh) y potencia media y máxima con períodos configurables. También incorporan análisis de distorsión armónica hasta el orden 99, representación de formas de onda con hasta 1024 puntos por período, análisis de THD-F, diagramas de equilibrio gráfico de sistemas trifásicos y detección de hasta varias decenas de transitorios con umbrales ajustables.
El uso se completa con puerto USB aislado ópticamente, reloj en tiempo real con temporizador y calendario para el registro y software específico para PC que permite descargar, procesar y documentar las campañas de medida. Gracias a todo ello, estos analizadores son ideales para evaluar reservas de potencia en fábricas, dimensionar nuevas cargas, detectar problemas de calidad de energía y documentar todo el proceso para auditorías internas o externas.
Analizadores de redes con pantalla a color, LAN y grandes memorias
En una gama todavía más avanzada aparecen los analizadores de redes eléctricas con pantalla gráfica a color, memoria de varios gigabytes e interfaces LAN y USB. Estos equipos están a la última en tecnología de medida eléctrica y permiten diagnosticar prácticamente cualquier incidencia en la red.
Entre las magnitudes que miden con gran precisión se encuentran tensión, corriente, frecuencia, armónicos y corrientes de arranque, además de potencia y energía en todas sus variantes. Las formas de onda se representan de manera gráfica, junto con diagramas vectoriales que facilitan ver de un vistazo los desfases entre fases, desequilibrios o inversiones de secuencia.
Una de sus ventajas clave es la capacidad para detectar y representar caídas, picos y fluctuaciones de tensión, lo que resulta crucial para diagnosticar disparos intempestivos de protecciones, fallos en arrancadores electrónicos, problemas en transformadores, sistemas de iluminación o electrónica de conmutación como variadores de frecuencia y fuentes de alimentación industriales.
El almacenamiento de datos se realiza en memorias internas que pueden alcanzar los 8 GB o más, lo que permite registrar largos periodos sin preocuparse de quedarse sin espacio. La adquisición puede ser continua o programada en intervalos de tiempo, y los datos se transfieren fácilmente a través de USB o LAN para su análisis posterior o para el control remoto desde un centro de supervisión.
En cumplimiento de normas como IEC 61000-4-30 (clase S), 61000-4-15, 61000-4-7 y EN 50160, estos analizadores garantizan que las mediciones de calidad de energía sean comparables, fiables y válidas para informes oficiales. Las pinzas de corriente flexibles suministradas, en muchos casos hasta 1500 A, permiten abrazar conductores de gran sección o barras sin necesidad de abrir el circuito, algo muy valorado en plantas en funcionamiento continuo.
Medidores de facturación avanzados con análisis de calidad de potencia
En el ámbito de la medida de energía para facturación, existen dispositivos como los medidores Nexus 1262/1272, diseñados para ofrecer la máxima precisión y un análisis de calidad de potencia muy completo en un formato de medidor tipo socket. Estos equipos combinan la exactitud necesaria para facturar con funciones que tradicionalmente solo se veían en analizadores de alta gama.
Su precisión de potencia y energía puede llegar al 0,06 % en Wh, gracias a tecnologías de medición digital patentadas como Accu-Measure, que incluyen autocalibración y compensación por temperatura. Están pensados para empresas eléctricas, grandes consumidores industriales, subestaciones, generación, medición en campus o submedición en complejos de gran tamaño.
Estos medidores trabajan en cuatro cuadrantes completos, registrando kWh enviados, kWh recibidos, kVAh y kvarh en cada cuadrante junto con datos horarios y medidas de demanda. Integran un sistema robusto de tiempo de uso (TOU) con ocho esquemas, consumo y demanda bidireccional, cuatro estaciones por año y calendarios de hasta 20 años, con lecturas separadas por mes, estación y esquema.
También permiten realizar agregado de carga mediante entradas de pulso, acumulando y totalizando usos de agua, gas u otros servicios, con registros acumulativos individuales y de totalización. Existe compensación programable de pérdidas en transformadores y líneas (hierro y cobre), así como compensación de errores de transformadores de tensión y corriente, incluyendo compensaciones multipunto de voltaje, corriente y ángulo de fase con resolución mejor que 0,01 %.
En el terreno de la demanda, estos equipos pueden monitorizar hasta cinco estructuras de demanda simultáneas (ventana bloque, ventana dinámica, predictiva, térmica y acumulativa), con intervalos desde 1 segundo hasta varias horas, múltiples subintervalos, pulsos de fin de intervalo y funciones de arranque en frío. Todos los valores de demanda se registran con estampas de tiempo precisas, lo que permite reconstruir la evolución de las cargas con gran detalle.
Funciones gráficas y análisis de calidad de potencia en medidores Nexus
Más allá de la medición de energía, los Nexus 1262/1272 se distinguen por sus amplias capacidades gráficas y de diagnóstico de calidad de potencia. Disponen de una pantalla LCD gráfica y programable con luz de fondo, capaz de mostrar más de 400 páginas de información adaptadas a cada usuario, incluyendo energía, diagnóstico de circuitos, voltajes, corrientes, armónicos y fasores.
En modo normal muestran energías (kWh, kvarh, kVAh) enviadas y recibidas y demandas pico en ventanas dinámicas o de bloque. En modo tiempo de uso, presentan valores de energía y demanda diferenciados por sentido (enviados/recibidos/total) y por registro, permitiendo análisis muy finos de la carga a lo largo del calendario programado.
El modo de diagnóstico incluye lectura simultánea de tensiones y corrientes de todas las fases, diagrama fasorial, espectro armónico hasta orden 63, así como valores de potencia activa, aparente, reactiva y factor de potencia. Todo esto facilita comprobar el estado de la instalación “de un vistazo” y detectar problemas de desequilibrios, inversiones de fases, armónicos elevados o cargas muy inductivas/capacitivas.
En cuanto a seguridad y control de operaciones, incorporan interruptores de reinicio precintables para evitar manipulaciones y salidas de pulsos de prueba infrarrojos configurables para distintas magnitudes de energía, pensadas para verificaciones rápidas con patrones estándar del sector.
El Nexus 1272, en particular, destaca por sus capacidades de registro de eventos, capturas de formas de onda y análisis CBEMA/ITIC. Puede registrar hasta 1024 eventos fuera de límite, cambios en entradas de alta velocidad, ausencias de tensión y otros incidentes, todos ellos con estampa de tiempo al milisegundo y lógica de descarga optimizada que solo recoge nueva información para minimizar tiempos de descarga.
Registro histórico, eventos y capacidades avanzadas de comunicación
Un aspecto clave de estos medidores avanzados es su potente sistema de registro histórico y de eventos. Disponen de múltiples registros de memoria que permiten almacenar perfiles de carga, alarmas, estados de entradas y salidas y eventos de sistema (encendidos, apagados, cambios de contraseña, modificaciones de parámetros, actualizaciones de firmware, ajustes de reloj, uso de modo de prueba, reinicios, etc.).

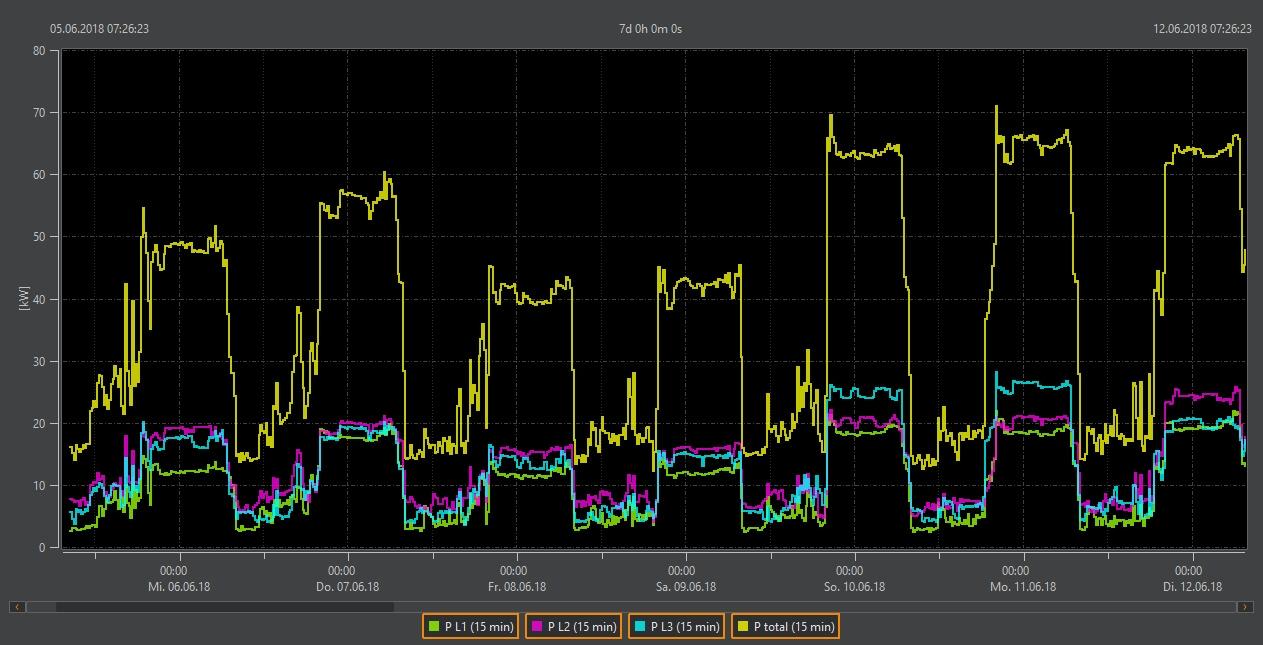

Los registros de tendencias históricas permiten graficar hasta 64 variables por registro con tiempos de tendencia programables, obteniendo no solo el valor puntual sino también magnitud y duración de los eventos. Los registros de fuera de límite documentan todas las alarmas superadas, mientras que los de estado de entrada y salida almacenan los cambios ocurridos tanto en entradas digitales internas como externas, ayudando a detallar lo que ha disparado cada acción de control.
En el apartado de comunicaciones, los Nexus integran múltiples puertos con protocolos abiertos, como puertos ópticos, dos RS-485, Modbus RTU/ASCII y DNP 3.0, con velocidades de hasta 115 kbps. Como opciones, se ofrece módem dial-out, Ethernet 10/100BaseT o soluciones combinadas que incluyen comunicación dual por módem y Ethernet, notificaciones por correo electrónico ante alarmas y acceso directo vía web.
Gracias a tecnologías como Total Web Solutions, WebExplorer, WebXML, WebReacher y WebAlarm, el medidor puede actuar como servidor web embebido, servir páginas HTML estándar con datos en tiempo real, generar información en formato XML para integrarla en otros sistemas, concentrar datos Modbus de hasta decenas de dispositivos y enviar correos electrónicos o mensajes de texto de alarma a múltiples destinatarios simultáneamente.
Para quienes trabajan con DNP 3.0, estos equipos ofrecen implementación de nivel 2 Plus muy avanzada, con cientos de puntos configurables (entradas binarias, contadores, entradas analógicas), control de relés y reinicios, reporte por excepción con bandas muertas ajustables y comandos de congelado flexibles para mantener históricos con gran exactitud temporal. Todo ello se integra fácilmente en entornos SCADA sin necesidad de software propietario complejo.
Medidores de panel avanzados de frecuencia: APM
En aplicaciones de cuadro o panel donde se necesita ver de un vistazo la frecuencia o la velocidad de un proceso, los medidores de panel avanzados APM ofrecen una solución compacta y muy visual. Se trata de indicadores digitales capaces de medir frecuencia e impulsos procedentes de sensores, con un amplio rango de entrada (aproximadamente de 2 a 400 Hz) y una precisión del 0,5 % a 25 °C.
Una característica interesante es el escalado no lineal de hasta 20 puntos, que permite adaptar el medidor a sensores no lineales sin necesidad de electrónica adicional. El display combina una lectura numérica grande con un gráfico de barras de unos 40 segmentos y retroiluminación con cambio de color según condiciones, lo que proporciona una referencia analógica inmediata junto con la precisión de un indicador digital.
La configuración se realiza a través de un software gratuito de PC, desde el que se pueden ajustar escala y rango, definir alarmas, programar el cambio de color de la retroiluminación, gestionar mensajes en pantalla y mucho más. Además, se puede combinar el medidor con una pasarela IoT específica para conectarlo a plataformas en la nube como Trumeter Cloud, habilitando el control remoto, registro de datos, alertas por correo electrónico, SMS y visualización online.
A nivel de salidas, estos APM incorporan dos salidas independientes configurables como digitales (colector abierto) o analógicas (4-20 mA), lo que facilita integrarlos tanto en sistemas de monitorización como en lazos de control industrial. El display positivo con caracteres negros sobre fondo de color cambiante está optimizado para entornos muy luminosos, como salas de control con mucha luz ambiental o cuadros próximos a zonas exteriores.
Analizadores trifásicos portátiles de calidad de energía: MI 2892 Power Master
Entre los analizadores portátiles modernos destaca el MI 2892 Power Master, un equipo trifásico de calidad de energía diseñado para la grabación a largo plazo y la resolución de problemas en sistemas de distribución trifásicos y monofásicos. Uno de sus puntos fuertes es la gran pantalla gráfica a color de fácil lectura, que muestra de forma muy clara armónicos, fasores y formas de onda directamente al conectar el instrumento.
Este analizador está pensado tanto para instalaciones permanentes como para campañas temporales, permitiendo detectar rápidamente anomalías en armónicos, desequilibrios de fases o distorsiones en la forma de onda. Para facilitar el día a día del técnico, dispone de botones de ajuste rápido (Quick Set) que cargan configuraciones predefinidas o habituales, reduciendo errores de configuración y acelerando la puesta en marcha.
La gestión y análisis de los datos registrados se realiza a través del software avanzado PowerView3 para PC. Este software permite una lectura directa de la tarjeta de memoria microSD del equipo, análisis detallado de los registros a largo plazo, generación de gráficos, comparación de periodos de medida y creación automática de informes profesionales que recogen tanto magnitudes básicas como indicadores avanzados de calidad de energía.
Gracias a su combinación de portabilidad, capacidad gráfica y funciones de análisis profundo, el MI 2892 es especialmente útil para diagnosticar problemas intermitentes, comprobar el cumplimiento de requisitos contractuales con la compañía eléctrica o evaluar el impacto de nuevas cargas (variadores, hornos, grandes motores) sobre la calidad de la red.
Al hilo de todo lo anterior, queda claro que los medidores gráficos de frecuencia de red han evolucionado desde simples medidores de tensión y corriente hasta auténticas plataformas de análisis de calidad de potencia, integración en sistemas SCADA y monitorización remota basada en web e IoT. Elegir el equipo adecuado pasa por valorar rango de medida, capacidad de registro, funciones gráficas, protocolos de comunicación y cumplimiento normativo, teniendo en cuenta si la prioridad es facturación precisa, diagnóstico avanzado, monitorización continua, integración de cargas externas o una combinación de todas ellas.
