Control de calidad en impresión 3D mediante simulación e IA

  • La simulación previa, el gemelo digital y las bibliotecas de materiales permiten anticipar deformaciones, optimizar soportes y reducir fallos antes de imprimir.
  • La monitorización en tiempo real con cĆ”maras, sensores e IA corrige el proceso sobre la marcha y mejora la repetibilidad en producción en serie.
  • El escaneado 3D, la metrologĆ­a avanzada y la visión artificial automatizan la verificación dimensional y el posprocesado de piezas.
  • La automatización por scripts y el mantenimiento predictivo hacen viable un control de calidad escalable en fabricación aditiva industrial.

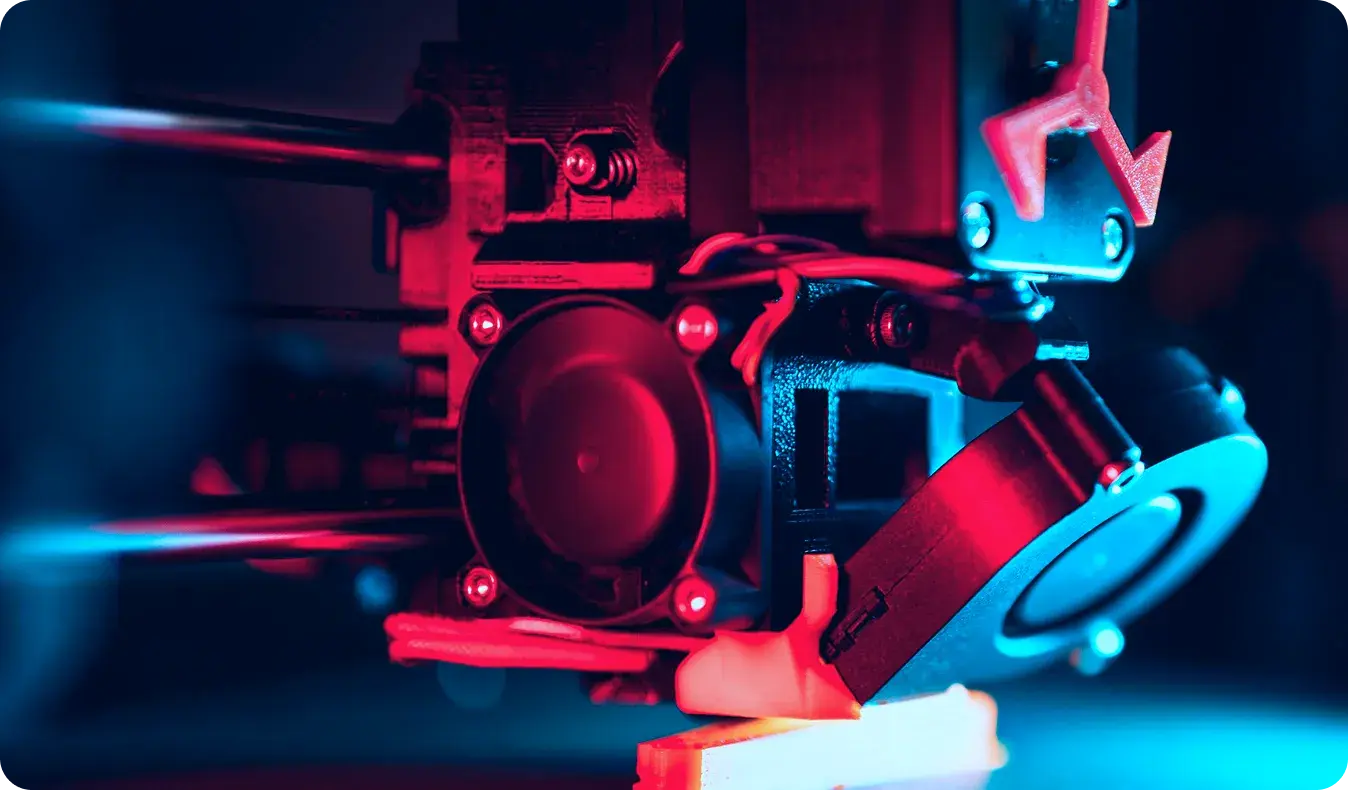

Control de calidad en impresión 3D mediante simulación

La fabricación aditiva ha pasado de ser una tecnologĆ­a pensada casi solo para prototipos rĆ”pidos y maquetas a convertirse en una herramienta clave para producir piezas finales en sectores tan exigentes como el mĆ©dico, el aeroespacial o el de la automoción. En ese salto de ā€œjuguete de laboratorioā€ a proceso industrial, el gran punto de fricción ha sido siempre el mismo: cómo garantizar un control de calidad fiable cuando se construye un componente, capa a capa, con fenómenos tĆ©rmicos y de material muy complejos.

En este contexto entran en juego la simulación avanzada, la monitorización en tiempo real y la inteligencia artificial. Combinadas, permiten anticipar deformaciones, detectar defectos mientras se imprime y ajustar el proceso sobre la marcha. El resultado es un cambio radical: menos chatarra, menos tiempos muertos, menos posprocesado y, sobre todo, piezas que cumplen las tolerancias y los requisitos normativos sin depender tanto de la ā€œmanoā€ del operario.

Qué entendemos por optimización y control de calidad en impresión 3D

Cuando hablamos de optimizar la impresión 3D no se trata solo de que la pieza ā€œsalga bienā€, sino de diseƱar un flujo completo donde cada parĆ”metro del proceso estĆ© bajo control digital. Esto incluye desde el diseƱo CAD y la orientación de la pieza en la bandeja, hasta el patrón de escaneado del lĆ”ser, la estrategia de soportes, las temperaturas, las velocidades o la refrigeración. El objetivo es triple: calidad repetible, consumo eficiente de material y energĆ­a, y reducción de residuos.

En los entornos industriales mÔs regulados, como la medicina o la aeronÔutica, unos pocos micrómetros de desviación pueden ser la diferencia entre una pieza aprobada o una no conforme. Por eso la optimización ya no puede basarse solo en prueba y error: se necesitan modelos numéricos, gemelos digitales y bases de datos de proceso que traduzcan la experiencia acumulada en decisiones automÔticas durante la fabricación. Este desafío es especialmente patente en entornos industriales mÔs regulados.

La clave estÔ en pasar de un enfoque reactivo, donde el control de calidad se hace solo al final con mediciones e inspección visual, a un enfoque proactivo y predictivo, donde los problemas se detectan antes de imprimir o mientras la pieza aún se estÔ construyendo. De esta forma se evitan fallos catastróficos, se recorta tiempo de producción y se consigue una trazabilidad absoluta de lo que ha ocurrido en cada capa; y se mejora la calidad repetible necesaria en serie.

Simulación previa a la impresión: evitar errores antes de gastar material

El primer gran bloque del control de calidad moderno en impresión 3D es la simulación previa del proceso. Antes de lanzar la fabricación, se crea un modelo digital completo (DMU) de la pieza y del proceso: la geometría CAD, las trayectorias de deposición o de escaneado del lÔser, la distribución de energía, el aporte de material, la generación de soportes, etc. Sobre este modelo se aplican distintas técnicas de simulación numérica.

Por un lado, herramientas de dínamica de fluidos computacional (CFD) permiten estudiar cómo se reparte el calor durante la fusión capa a capa, anticipar tensiones térmicas y localizar zonas con alto riesgo de deformación o alabeo. Por otro, anÔlisis de elementos finitos (FEA) y modelos termomecÔnicos ayudan a predecir tensiones residuales, distorsiones globales y posibles grietas que aparecerían al enfriar o al separar la pieza de la placa base.

Esta simulación no solo sirve para saber ā€œsi la pieza se va a torcerā€, sino tambiĆ©n para optimizar de raĆ­z el diseƱo. A partir del modelo CAD original se pueden generar geometrĆ­as topológicamente optimizadas y aligeradas, reducir al mĆ”ximo el volumen de soportes, revisar los espesores crĆ­ticos, validar que los canales internos se puedan fabricar sin colapsar o ajustar compensaciones geomĆ©tricas para que, despuĆ©s del proceso, las dimensiones resultantes entren dentro de tolerancia.

Soluciones como Autodesk Fusion con Netfabb integran todo esto en un único entorno: importan el CAD, lo reparan si hay errores de malla, permiten orientar la pieza para minimizar deformaciones, generar soportes adecuados según la tecnología (por ejemplo, MPBF de metal o DED) y lanzar simulaciones termomecÔnicas detalladas. A partir de los resultados, el propio software puede realizar correcciones automÔticas de la geometría para compensar deformaciones esperadas o avisar de zonas de falta de fusión o de recubrimiento problemÔtico.

De esta manera, el momento de ā€œexperimentoā€ se traslada a un entorno digital en el que se puede repetir tantas veces como sea necesario sin consumir polvo, hilo o resina. En proyectos complejos, esta fase llega a reducir los fallos de impresión en mĆ”s de un 80Ā %, ahorrando tiempo de mĆ”quina, material y mucho quebradero de cabeza.

Control de procesos en tiempo real: sensores, cƔmaras e IA

Una vez arranca la impresión, es cuando entra en juego el control de procesos en sentido estricto. Las soluciones mÔs avanzadas se basan en un circuito de regulación cerrado, en el que un gemelo digital del proceso se alimenta constantemente de datos procedentes de sensores y cÔmaras instalados en la mÔquina. Este gemelo compara, capa a capa, lo que se estÔ fabricando con lo que estaba previsto en la simulación.

Para conseguirlo, se emplean cĆ”maras industriales de alta resolución que monitorizan la aplicación del material y el espesor de capa. En tecnologĆ­as de lecho de polvo metĆ”lico, se analizan imĆ”genes termogrĆ”ficas a alta frecuencia y se mide el baƱo de fusión con sensores ópticos o espectrales, capaces de detectar heterogeneidades microscópicas. En extrusión de filamento, se revisa la continuidad del cordón, las zonas con falta de material o fenómenos como el ā€œstringingā€ o la subextrusión.

En paralelo, sensores de temperatura por infrarrojos, triangulación lÔser y otros sistemas de metrología integrados permiten vigilar desalineaciones, colisiones en impresoras multieje, variaciones de la altura de capa o falta de adherencia entre capas. Cuando el sistema detecta una anomalía crítica, puede detener automÔticamente la impresión para evitar desperdiciar el resto del trabajo o para permitir una intervención del técnico.

El corazón de estos sistemas es la inteligencia artificial. Algoritmos de aprendizaje automÔtico entrenados con millones de horas de impresión son capaces de reconocer patrones de defectos, correlacionar condiciones ambientales con resultados de calidad, anticipar efectos de la inercia térmica y ajustar al vuelo parÔmetros como la velocidad de avance, la temperatura de boquilla o los perfiles de enfriamiento. Todo esto se traduce en menos necesidad de que el operario esté vigilando constantemente la mÔquina y en una mayor estabilidad del proceso en serie.

Gemelos digitales, bases de datos de proceso y bibliotecas de materiales

Para que todo este ecosistema funcione, no basta con sensores y simulaciones puntuales: hace falta una base de datos centralizada donde se almacenen los parĆ”metros de impresión, los registros de sensores, los resultados de calidad y la información de cada lote de material. Este repositorio se convierte en el ā€œcerebroā€ que alimenta tanto la simulación previa como el control en tiempo real y el anĆ”lisis posterior.

Estas bases de datos, normalmente versionadas, permiten rastrear con precisión qué ajustes se usaron en cada pieza, qué desviaciones se observaron y qué acciones correctivas se aplicaron. La IA se emplea para buscar correlaciones ocultas, por ejemplo, entre la humedad ambiente y ciertos defectos, o entre un cambio de proveedor de polvo y un incremento de porosidad interna. A partir de estas correlaciones se pueden desarrollar reglas de proceso mÔs robustas o activar alertas predictivas.

Junto a la información de proceso se suelen gestionar bibliotecas virtuales con cientos de perfiles de materiales. Cada uno incluye datos de cristalización, conductividad térmica, contracción, propiedades mecÔnicas bajo distintos ciclos térmicos y cargas de servicio, así como el comportamiento frente a tratamientos térmicos posteriores. Antes de probar un material exótico o una combinación de refuerzos compuestos, se simula su respuesta en distintos escenarios de impresión, reduciendo el riesgo y el coste de ensayo físico.

Estos gemelos digitales de material y proceso resultan especialmente valiosos cuando se trabaja con piezas hĆ­bridas de varios materiales o con geometrĆ­as muy complejas. Donde el control manual se queda corto, el sistema es capaz de reproducir condiciones idĆ©nticas en series largas, mejorando drĆ”sticamente la repetibilidad y acotando las tolerancias sin necesidad de sobredimensionar mĆ”rgenes ā€œpor seguridadā€.

Herramientas de software para preparación y simulación: el caso de Fusion con Netfabb

En el día a día, quienes se encargan de preparar trabajos de impresión 3D necesitan herramientas que integren en un solo entorno todo lo que va desde la importación de geometrías hasta la simulación avanzada. Aquí encajan suites como Autodesk Fusion con Netfabb, que combinan diseño, reparación de mallas, empaquetado de piezas, generación de soportes, definición de trayectorias y módulos específicos de anÔlisis termomecÔnico.

En la fase de preparación, el software permite importar multitud de formatos CAD, detectar agujeros, superficies mal orientadas o geometrías no cerradas y repararlas de forma automÔtica o guiada. Después, se pueden orientar las piezas para reducir el uso de soportes, mejorar el acabado superficial en zonas críticas o minimizar el tiempo total de construcción en función de las prioridades del proyecto.

La generación de soportes es otro punto crucial para el control de calidad, ya que un soporte mal dimensionado o mal colocado es sinónimo de deformaciones, suciedad o fallos. Las herramientas avanzadas generan estructuras de soporte paramétricas, ajustadas al proceso (por ejemplo, MPBF, DED o resinas fotopolimerizables) y a la geometría local, incluso combinando distintos tipos de soporte en una misma pieza según zonas.

A nivel de estrategia de material, el software puede crear piezas huecas con entramados internos (lattice) para reducir peso sin comprometer la resistencia, o usar patrones específicos para disipar tensiones. Estas funciones se complementan con capacidades de empaquetado automÔtico 2D y 3D, que colocan múltiples piezas en el volumen de construcción maximizando la ocupación y equilibrando la distribución térmica. Un ejemplo de lo que se puede conseguir con estas técnicas aparece en qué se puede producir con impresoras 3D.

El módulo Netfabb Local Simulation añade una capa mÔs de control de calidad al permitir simular el historial de temperatura, la acumulación de tensiones y las deformaciones tanto en procesos de fusión de lecho de polvo metÔlico como en deposición de energía dirigida. A partir de estos resultados, es posible compensar la geometría, analizar qué ocurrirÔ al cortar la pieza de la placa, identificar zonas calientes, falta de fusión, interferencias con el recoater o fallos potenciales en los soportes, antes incluso de enviar nada a mÔquina.

Exactitud, precisión, tolerancia y calidad: cómo medir lo que se imprime

En la conversación sobre control de calidad de la impresión 3D aparecen constantemente términos como exactitud, precisión, tolerancia o calidad, que a menudo se usan como si fueran lo mismo, pero no lo son. Entender la diferencia es vital para evaluar el rendimiento del proceso y para no llevarse sorpresas al medir las piezas.

La exactitud describe cuĆ”n cerca estĆ”n las dimensiones de la pieza impresa de las dimensiones nominales del archivo digital. La precisión, en cambio, se refiere a la capacidad de la impresora de reproducir de forma consistente la misma geometrĆ­a: puedes tener una mĆ”quina muy precisa que siempre ā€œse equivoqueā€ por la misma cantidad, produciendo piezas sistemĆ”ticamente sobredimensionadas o infradimensionadas.

La tolerancia es el rango aceptable de variación alrededor de una cota: el margen dentro del cual la dimensión puede cambiar sin que la función de la pieza se vea comprometida. En aplicaciones de ensamblajes mecÔnicos o en dispositivos médicos, este margen suele ser muy estrecho, mientras que en prototipos visuales o maquetas se admite bastante mÔs desviación.

AdemƔs de estos conceptos geomƩtricos, la calidad abarca aspectos como el acabado superficial, la integridad interna, la homogeneidad del material, la ausencia de defectos visibles o la solidez estructural. Una pieza puede ser dimensionalmente muy correcta y, sin embargo, presentar porosidad interna o capas mal adheridas que la hacen inservible en tƩrminos funcionales, o viceversa.

Cada tecnología de impresión tiene sus rangos habituales: en FDM son corrientes desviaciones en torno a ±0,2-0,5 mm, mientras que en SLA o DLP se puede llegar a ±0,05 mm. Los procesos en polvo polimérico, como SLS o MJF, rondan ±0,2 mm, y los metales en lecho de polvo (DMLS, SLM) suelen alcanzar alrededor de ±0,1 mm siempre que el posprocesado y la calibración sean adecuados. Cada tecnología de impresión tiene sus rangos habituales, y la elección de tecnología, material y parÔmetros debe hacerse en función de estos límites y de lo que realmente exija la aplicación final.

Escaneado 3D y metrología para verificación dimensional

Una vez que la pieza sale de la impresora, entra la parte mÔs clÔsica del control de calidad: la verificación dimensional y geométrica. Aquí las tecnologías de digitalización 3D han supuesto un salto enorme respecto al uso exclusivo de calibres, maquetas de control o mÔquinas de medición por coordenadas (CMM) tradicionales.

Para piezas únicas o de geometrías muy complejas, este tipo de medición es especialmente útil, ya que proporciona una visión global del objeto en lugar de limitarse a unas pocas cotas. La información recogida se puede usar no solo para validar esa pieza concreta sino también para alimentar la base de datos de proceso y ajustar parÔmetros de cara a futuras producciones, cerrando así el círculo entre medición y fabricación.

Frente a los métodos tradicionales, el escaneado aporta ventajas claras: control del 100 % de la producción cuando es necesario, menor dependencia de maquetas físicas, mayor rapidez y facilidad para analizar superficies libres o zonas de difícil acceso. Todo ello redunda en un control de producción mÔs eficaz y en una mejora continua del proceso aditivo.

Visión artificial e IA para monitorización en tiempo real

MĆ”s allĆ” del escaneado posterior, la visión artificial aplicada directamente durante la impresión se ha convertido en una de las tendencias mĆ”s potentes del sector. Gracias a cĆ”maras y modelos de IA, las mĆ”quinas pueden ā€œverā€ cada capa a medida que se deposita y actuar en consecuencia si algo se sale de lo previsto.

Los problemas habituales que se detectan con estos sistemas incluyen desalineación de capas, deformaciones tempranas, extrusión irregular, aparición de hebras (ā€œstringingā€), huecos, zonas con falta de material o errores en la identificación manual de piezas tras el proceso. Sin monitorización automĆ”tica, muchos de estos fallos se detectan demasiado tarde, sobre todo cuando se estĆ” produciendo en serie.

Los modelos de visión por ordenador analizan en tiempo real las imÔgenes capturadas, comparÔndolas con el diseño digital o con patrones de calidad previamente aprendidos. Cuando aparece una anomalía, el sistema genera una alerta o, en casos mÔs avanzados, ajusta de manera autónoma los parÔmetros del proceso, modificando el caudal, la velocidad o incluso la trayectoria para compensar el problema sobre la marcha.

Existen ya sistemas comerciales y de investigación que utilizan configuraciones muy sofisticadas, con múltiples cÔmaras de alta velocidad y lÔseres que escanean continuamente la superficie de impresión. Esta información se integra en algoritmos que permiten chorro de material controlado por visión, corrección de errores capa a capa e incluso impresión de estructuras internas muy complejas que serían imposibles de garantizar solo con control offline.

AdemÔs, la visión artificial se estÔ aplicando también a las fases posteriores a la impresión para identificar, clasificar y ordenar las piezas automÔticamente. Mediante comparación con el CAD y reconocimiento de geometría, los sistemas agrupan las piezas para su curado, limpieza, ensamblaje o embalaje, reduciendo tiempos y errores humanos en líneas de producción con volúmenes altos.

Retos industriales: piezas grandes, altas temperaturas y tiempos de inspección

Aunque la tecnología avanza a buen ritmo, en la prÔctica siguen existiendo desafíos importantes en el control de calidad de la fabricación aditiva, sobre todo en entornos industriales con piezas de gran tamaño y exigencias de entrega muy ajustadas. Uno de los mÔs evidentes es la dificultad para inspeccionar componentes muy voluminosos, que pueden medir varios metros y pesar toneladas.

Las CMM tradicionales no estÔn diseñadas para manejar este tipo de piezas con agilidad; moverlas hasta la mÔquina resulta engorroso, peligroso o directamente inviable. AdemÔs, la inspección se convierte en un cuello de botella si no hay suficientes metrólogos cualificados o si el volumen de producción crece deprisa. Por eso se estÔn adoptando sistemas de medición móviles y escaneado in situ que permiten realizar controles de calidad en línea o cerca del punto de fabricación.

A esto se suma el reto de las piezas que salen de la impresora a temperaturas muy elevadas. En muchos casos es necesario esperar a que se enfríen por completo antes de poder medirlas con precisión, algo que alarga los plazos y complica la planificación. La combinación de simulación, monitorización en tiempo real y técnicas de medición adaptadas a alta temperatura ayuda a acortar ese lapso y a detectar problemas antes de que la pieza llegue a la fase de inspección final.

Por Ćŗltimo, estĆ” la presión del tiempo de mercado. En un entorno competitivo, el control de calidad no puede ser un tapón que frene la salida de nuevos productos o que limite la capacidad de responder a picos de demanda. De ahĆ­ el empuje hacia sistemas de inspección automatizada, anĆ”lisis predictivo y fabricación ā€œlights-outā€, en los que la intervención humana es mĆ­nima y se confĆ­a en la IA y la robótica para mantener el proceso bajo control 24/7.

Automatización, scripts y mantenimiento predictivo

Para que todo este entramado sea sostenible a escala industrial, la automatización de tareas repetitivas es fundamental. Herramientas como Netfabb permiten crear scripts (por ejemplo, en Lua) que automatizan la importación, el anÔlisis, la reparación, el empaquetado y el seccionado de modelos. Esto incrementa la productividad cuando se trabaja con grandes lotes de piezas o con producciones continuas.

La repetibilidad que aporta esta automatización es clave: se asegura que los mismos pasos se ejecutan siempre de la misma forma, reduciendo errores humanos y facilitando la trazabilidad. AdemÔs, libera a los ingenieros de procesos para tareas de mayor valor añadido, como la optimización de nuevos materiales, el ajuste fino de parÔmetros o el anÔlisis de datos de calidad.

En paralelo, la integración de datos de visión artificial, sensores de mÔquina y registros de producción permite desarrollar modelos de mantenimiento predictivo. Al vigilar el rendimiento de cada impresora a lo largo del tiempo, la IA puede anticipar desgastes, descalibraciones o fallos inminentes, programando intervenciones antes de que aparezcan piezas defectuosas o paradas inesperadas.

Todo este ecosistema de automatización, simulación y control en tiempo real conduce a la fabricación aditiva que muchas plantas buscan: procesos estables, escalables y trazables, donde el control de calidad deja de ser un cuello de botella para convertirse en un habilitador de producción masiva y certificable.

La evolución hacia un control de calidad en impresión 3D basado en simulación, visión artificial e inteligencia de datos estÔ cambiando por completo la forma de diseñar, fabricar e inspeccionar piezas. Desde la fase de diseño digital hasta la verificación dimensional y el mantenimiento de las mÔquinas, la tendencia es clara: utilizar gemelos digitales, algoritmos de IA y sensores para anticipar problemas, reducir desperdicios y asegurar que cada componente cumpla su función y sus tolerancias con la menor intervención manual posible, algo imprescindible para que la fabricación aditiva juegue de tú a tú con los procesos industriales mÔs maduros.
