Controlador de Servos PCA9685 I2C: GuĂ­a Completa y CaracterĂ­sticas

  • Permite gestionar hasta 16 canales PWM independientes utilizando solo dos pines de comunicaciĂłn I2C.
  • Ofrece una resoluciĂłn de 12 bits (4096 pasos), ideal para un control de movimiento preciso en servos.
  • Es escalable mediante el encadenamiento de hasta 62 mĂłdulos para controlar casi mil salidas PWM.
  • Incluye alimentaciĂłn independiente para los actuadores, evitando interferencias elĂ©ctricas en el microcontrolador.

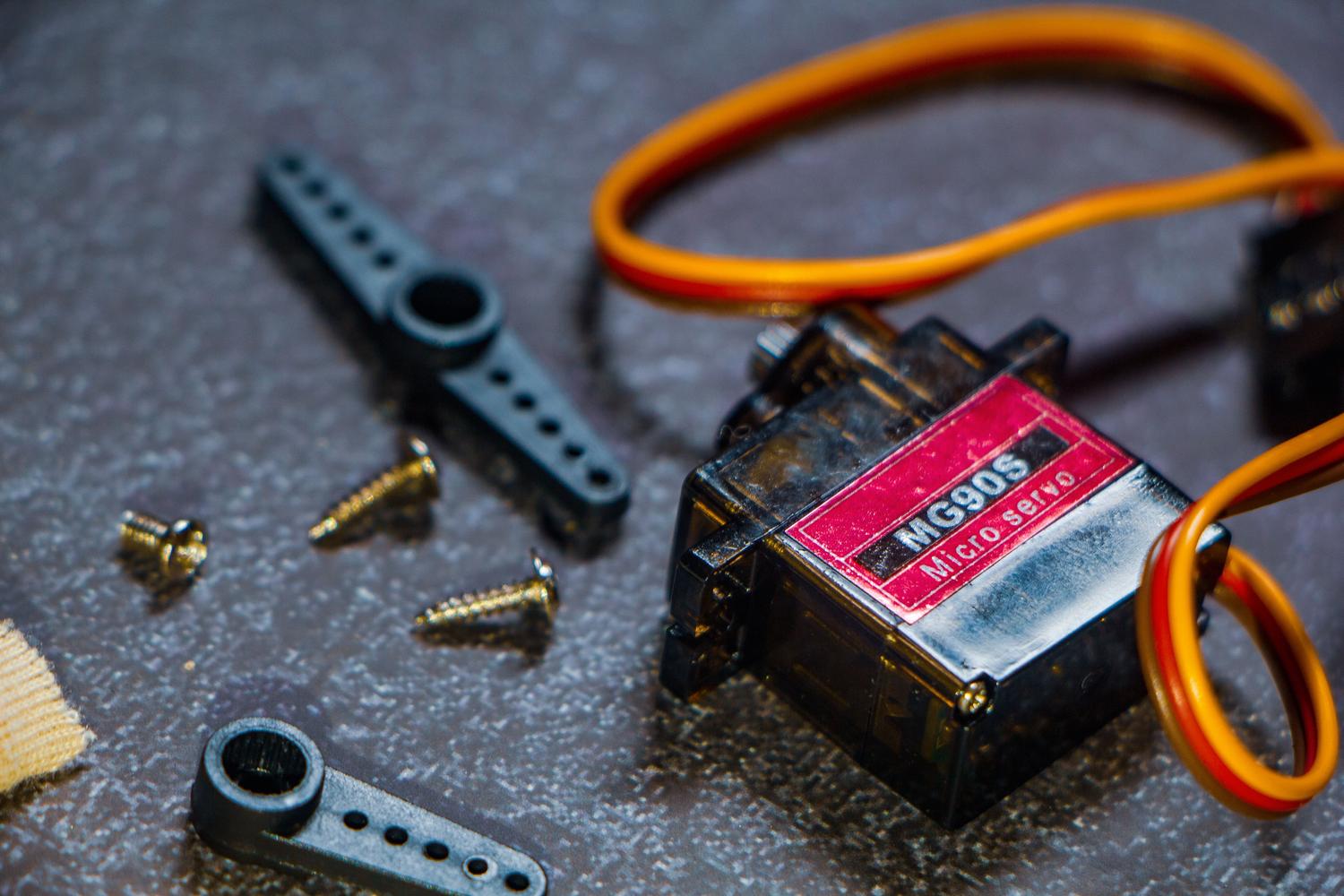

Primer plano de un micro servo motor MG90S con sus accesorios sobre una mesa de trabajo, ideal para proyectos de robĂłtica DIY.

Si te has planteado alguna vez cómo mover un montón de servos sin que tu microcontrolador se quede sin pines o se vuelva loco, seguramente te hayas topado con el controlador PCA9685. Es, básicamente, el salvavidas de cualquier maker que quiera montar un brazo robótico o un hexápodo, ya que permite gestionar una barbaridad de actuadores usando solo el bus I2C, evitando así el lío de cables y la falta de salidas PWM en placas como el STM32G031 o Arduino.

Lo mejor de este dispositivo es que no se limita a ser un simple puente, sino que actúa como un cerebro auxiliar que mantiene la señal estable sin que el procesador principal tenga que estar pendiente de cada pulso. Gracias a su resolución de 12 bits, puedes ajustar la posición de tus servos con una precisión milimétrica, lo que marca la diferencia entre un movimiento brusco y uno fluido y profesional en cualquier proyecto de robótica avanzada o domótica.

¿Qué es exactamente el módulo PCA9685?

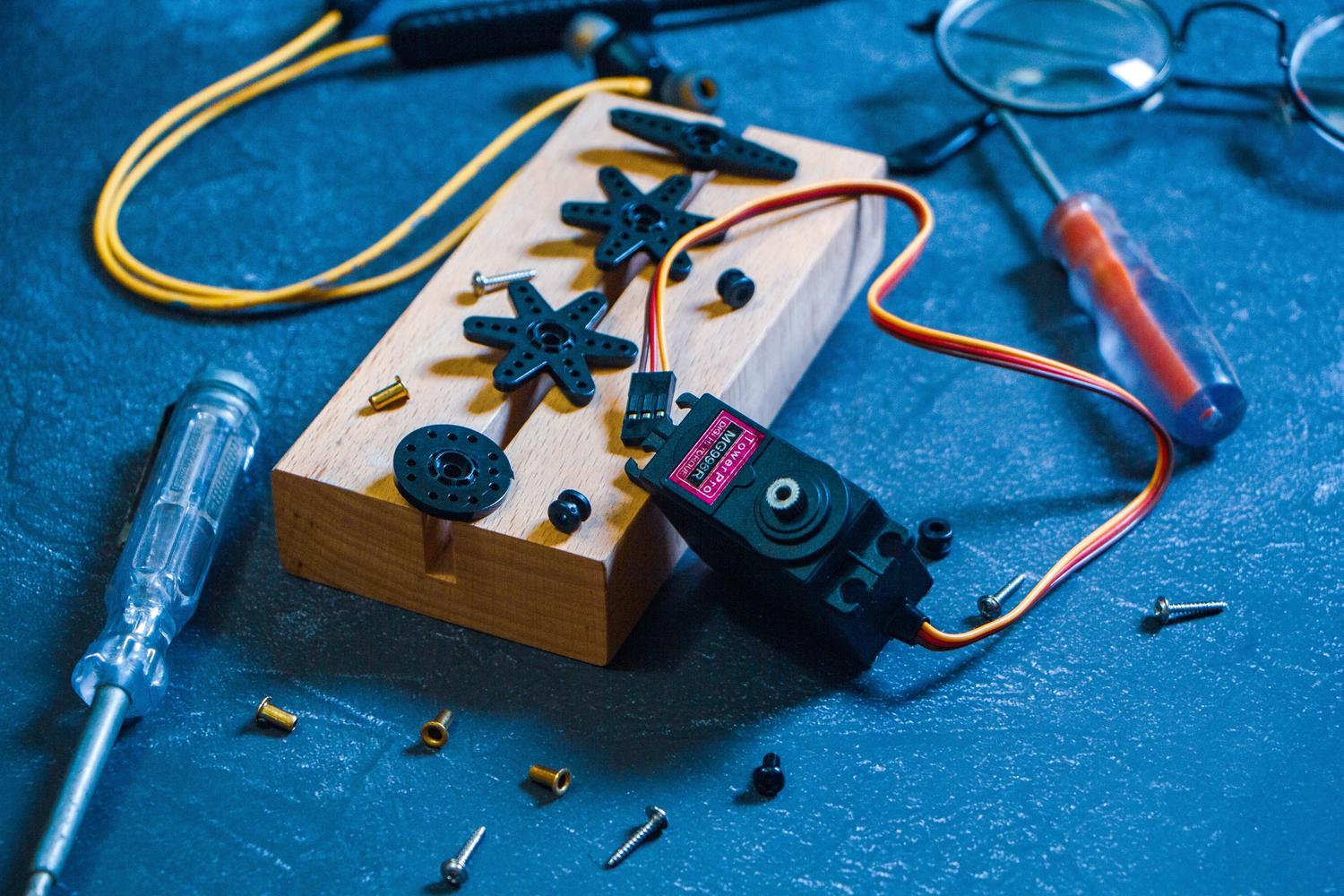

Banco de trabajo de un maker con herramientas, servomotores y componentes electrĂłnicos, representando el entorno de desarrollo de robĂłtica.

Para entrar en materia, estamos hablando de un chip especializado en la generación de señales PWM (Modulación por Ancho de Pulso) que se comunica a través del protocolo I2C. Su función principal es expandir las capacidades de salida de tu placa, permitiéndote controlar hasta 16 canales independientes. Esto es un alivio total, ya que solo necesitas dos pines de datos (SDA y SCL) para manejar una cantidad ingente de dispositivos.

Una característica que molva bastante es que el chip integra su propio oscilador interno de 25 MHz. Esto significa que una vez que le dices qué hacer, el módulo se encarga de mantener la frecuencia de salida sin necesidad de que el microcontrolador le esté enviando actualizaciones constantes, liberando así ciclos de CPU para otras tareas más complejas.

Especificaciones técnicas detalladas

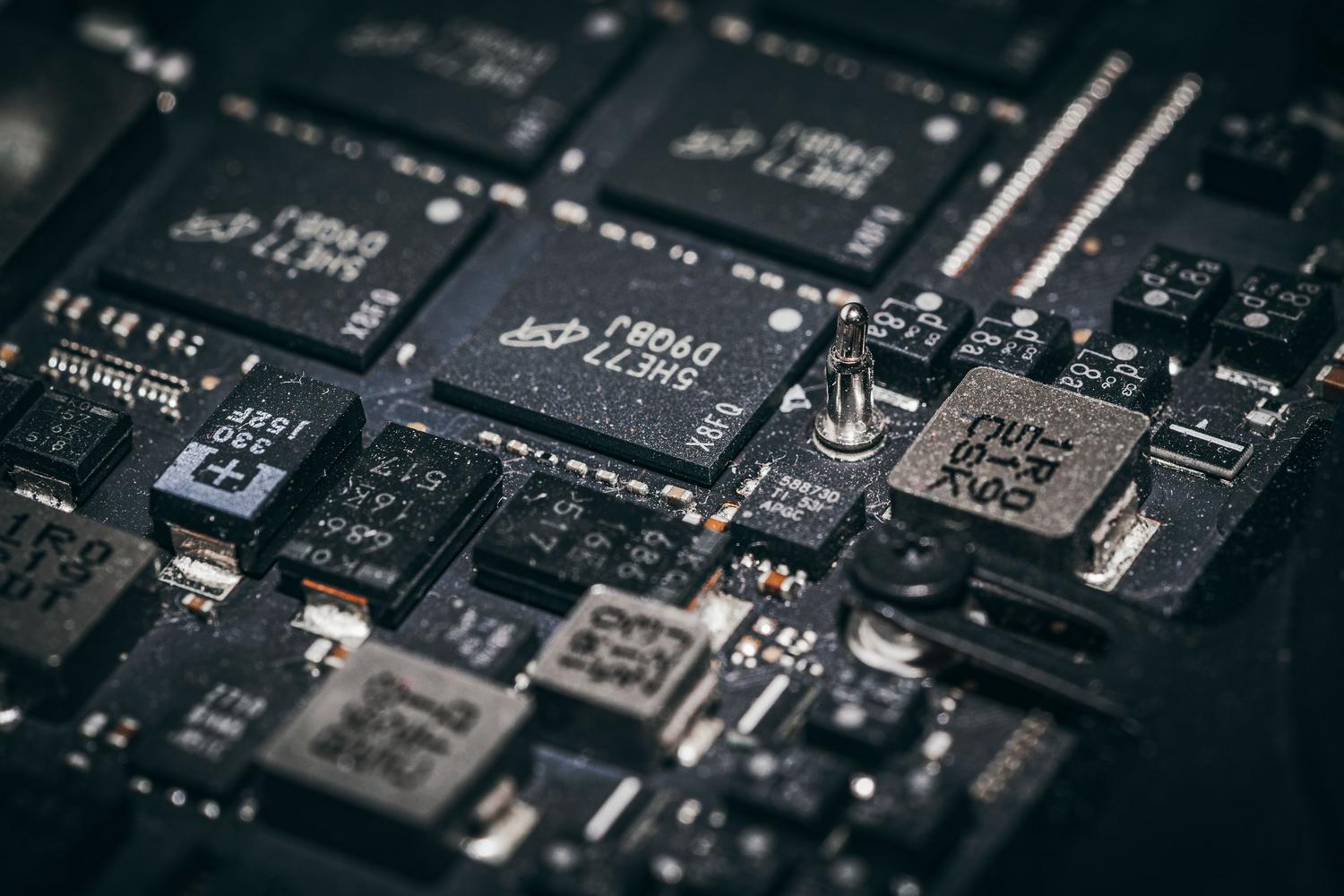

Vista macro de un circuito impreso con microchips y componentes electrónicos, ilustrando la complejidad técnica de los controladores PWM.

Si nos ponemos técnicos, este controlador es una auténtica joya de la ingeniería electrónica. Ofrece una resolución de 4096 pasos por cada canal, lo que se traduce en una precisión de unos 4 microsegundos cuando trabajamos a 60 Hz, permitiendo un control muy fino de los ángulos de giro.

  • Interfaz de comunicaciĂłn: I2C, lo que simplifica enormemente el cableado.
  • Capacidad de expansiĂłn: Es posible encadenar hasta 62 mĂłdulos, alcanzando un total de 992 salidas PWM independientes.
  • Frecuencia de trabajo: Ajustable desde los 24 Hz hasta los 1526 Hz, adaptándose tanto a servos analĂłgicos como digitales.
  • AlimentaciĂłn: Cuenta con una bornera independiente para los servos (V+), soportando hasta 6V, y pines separados para la lĂłgica de 3.3V o 5V.
  • Protecciones: Incluye protecciĂłn contra polaridad inversa en la entrada de alimentaciĂłn y resistencias de 330 Ω en las lĂ­neas de salida.

Aplicaciones prácticas y versatilidad

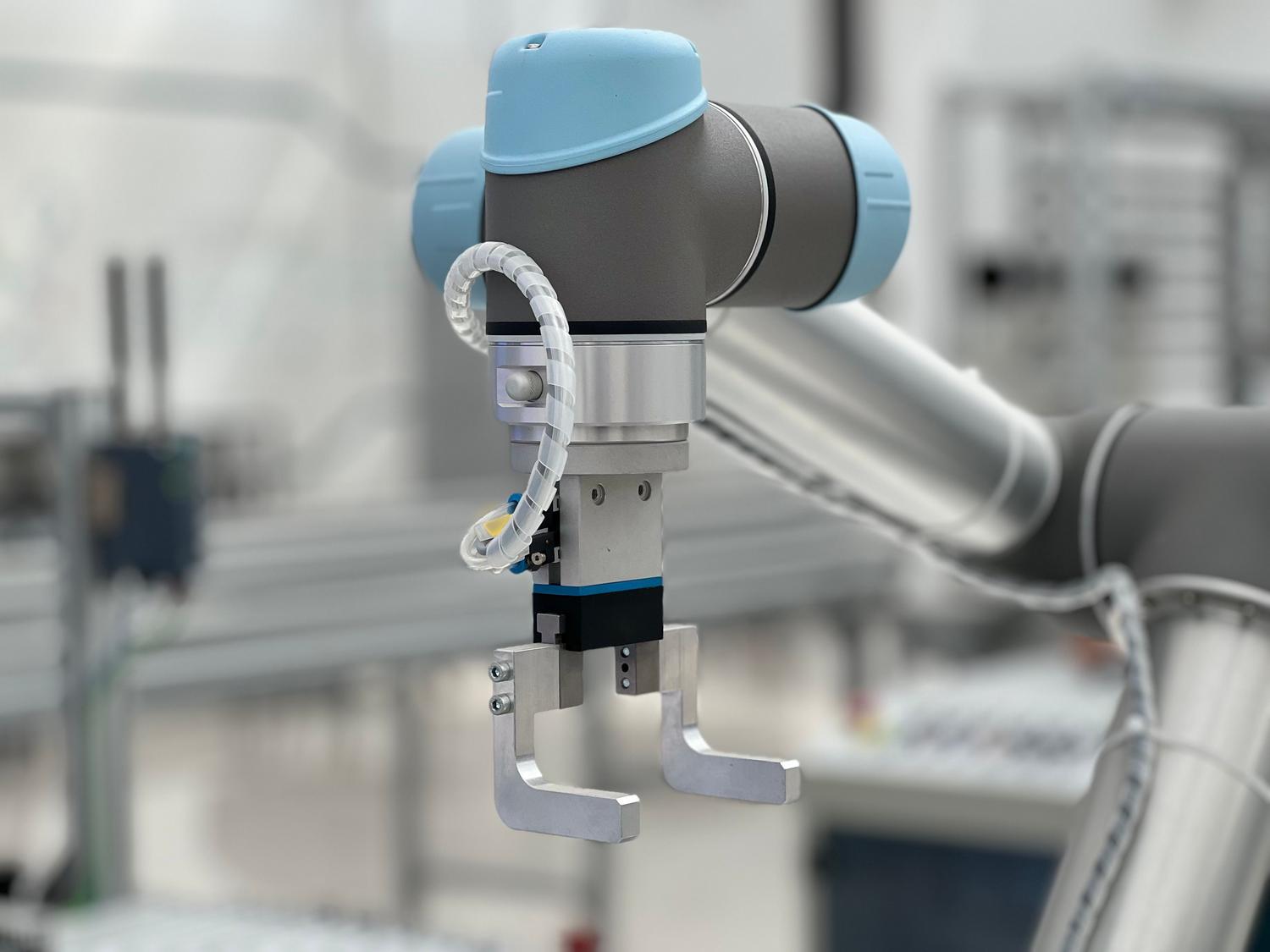

Mecanismo de pinza robĂłtica de alta tecnologĂ­a, ejemplo de aplicaciĂłn avanzada controlada mediante servomotores.

Aunque su nombre diga «Servo Driver», este módulo es mucho más versátil de lo que parece a simple vista. Aparte de los servomotores, es perfecto para gestionar tiras de LEDs RGB donde quieras variar la intensidad del color, o incluso para manejar relés y pequeños actuadores que requieran una señal PWM precisa.

En el mundo de la robótica, es la pieza clave para construir robots bípedos o cuadrúpedos, donde coordinar múltiples articulaciones simultáneamente es fundamental. También se utiliza muchísimo en proyectos de animatrónica y sistemas de impresión 3D caseros, donde la estabilidad de la señal es crítica para evitar vibraciones no deseadas en los ejes.

InstalaciĂłn y configuraciĂłn del sistema

Persona utilizando un multĂ­metro para probar un circuito electrĂłnico, representando la fase de configuraciĂłn y depuraciĂłn de un sistema robĂłtico.

Para ponerlo en marcha, el proceso es bastante intuitivo. El mĂłdulo dispone de puentes de soldadura (A0-A5) que permiten cambiar la direcciĂłn I2C del dispositivo. Esto es lo que permite que puedas conectar varias placas al mismo bus sin que haya conflictos de direcciones, asignando a cada una una identidad Ăşnica.

En cuanto al hardware, los conectores de salida están organizados en grupos de tres pines, diseñados específicamente para que los servos encajen a la primera sin riesgo de invertir la polaridad. Además, dispone de un pin de habilitación (OE) que permite desactivar todas las salidas de golpe en caso de emergencia o para ahorrar energía.

Este controlador se ha consolidado como la solución más fiable para quienes buscan precisión y escalabilidad. Al combinar una alta resolución de 12 bits con la facilidad del bus I2C y una alimentación independiente para los motores, garantiza que el sistema eléctrico sea estable y que el control de movimiento sea fluido, independientemente de si estás usando un entorno de Arduino, Raspberry Pi o microcontroladores más potentes.
