Las placas de circuito impreso, mejor conocidas como PCB, representan el corazón latente de prácticamente cualquier aparato electrónico que tengamos a mano. Son las encargadas de que todo funcione como la seda, permitiendo que los componentes se comuniquen entre sí y que la energía fluya sin contratiempos. En un mundo donde estamos rodeados de tecnología, saber cómo identificar y solucionar averías en estas placas se ha vuelto una habilidad fundamental para evitar que un pequeño fallo deje inservible un equipo costoso.
Lidiar con estos circuitos puede parecer un dolor de cabeza al principio, pero con paciencia y las herramientas adecuadas, cualquier problema tiene solución. En esta guía vamos a desgranar los fallos más habituales que surgen en las PCB y te explicaremos paso a paso cómo abordarlos para que tus dispositivos vuelvan a la vida lo antes posible, evitando que el hardware acabe en la basura por un error reparable.
Anatomía y función de las PCB
Para entender por qué fallan, primero hay que saber qué son. Una PCB es, básicamente, la estructura que sostiene los componentes y los conecta mediante rutas conductoras de cobre o plata. Sin este soporte mecánico y eléctrico, los ordenadores, los relojes inteligentes o la maquinaria industrial simplemente no podrían operar. Son la columna vertebral que garantiza que la electricidad llegue exactamente donde tiene que llegar.
Aun con toda la tecnología de fabricación actual, estas placas no son infalibles. Pueden sufrir desde daños físicos evidentes hasta errores invisibles en las pistas o en la gestión de la corriente, lo que hace que el dispositivo se comporte de manera errática o muera por completo. Por eso, es vital contar con métodos de diagnóstico precisos para intervenir sin hacer más daño del que ya hay.
Averías físicas y cómo remedyarlas
El daño físico es el más sencillo de detectar, pero a veces el más tedioso de arreglar. Suele ocurrir por golpes, caídas o manipulaciones bruscas que terminan por agrietar el sustrato, arrancar las almohadillas de soldadura o cortar las conexiones eléctricas. Es el típico caso de «se me cayó el aparato y ya no enciende».

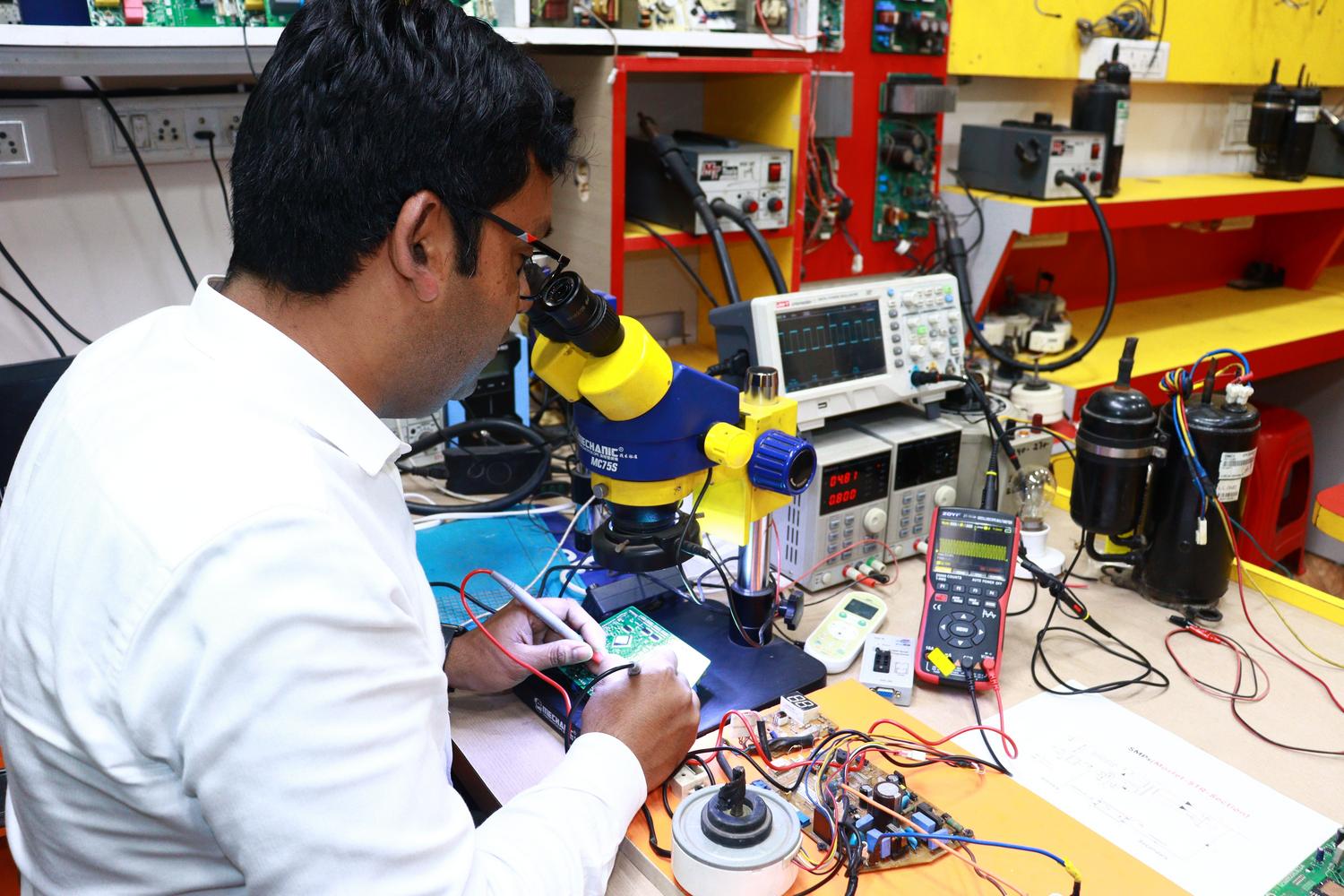

Para solucionar esto, lo primero es hacer una inspección visual exhaustiva. Si hay pistas cortadas, se requiere soldadura de alta precisión para reconstruir los caminos eléctricos. En casos donde los pads se han levantado, el técnico debe sustituirlos con sumo cuidado. Al ser un trabajo tan delicado, es fundamental usar equipo especializado para no provocar un cortocircuito accidental.
Cuando los componentes pasan a mejor vida
No siempre es la placa la que falla, sino las piezas que lleva montadas. Condensadores, diodos, resistencias y circuitos integrados pueden dejar de funcionar por el desgaste natural, el exceso de calor o un pico de tensión que los deja fritos. Es muy común ver condensadores hinchados o componentes con manchas de quemaduras.

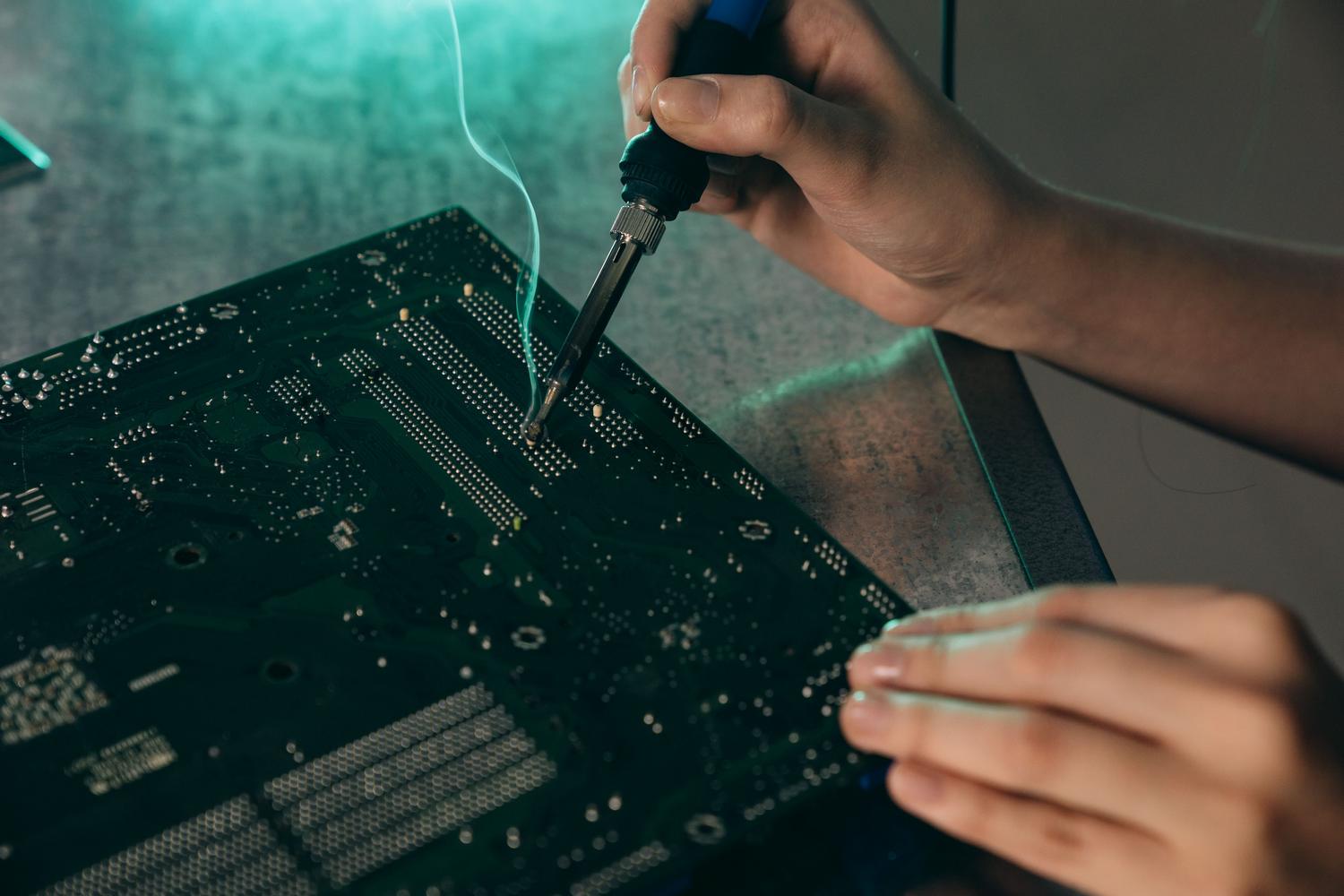

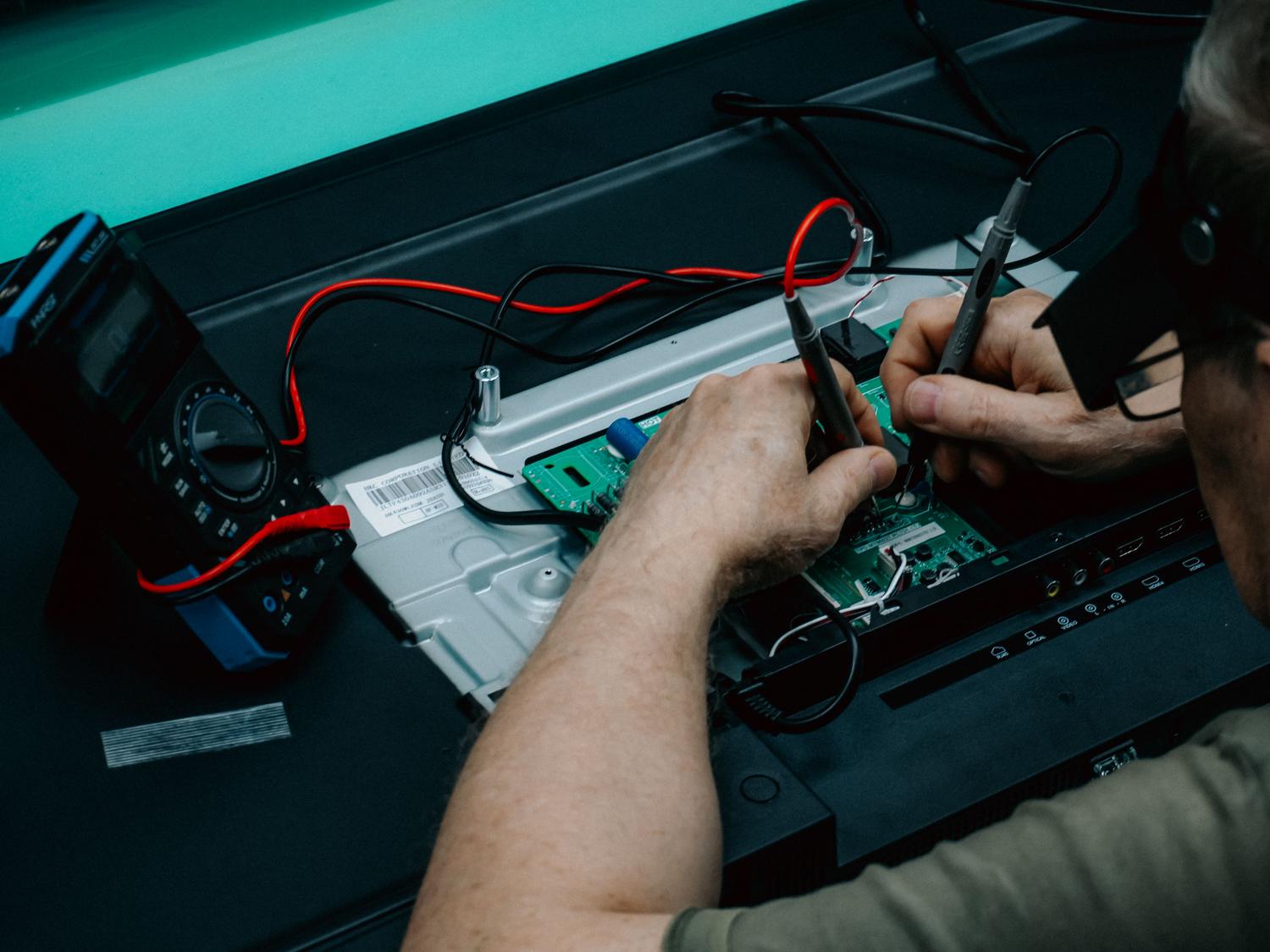

El diagnóstico aquí se apoya en multímetros y osciloscopios para aislar la pieza defectuosa. Una vez localizada, el proceso consiste en desoldar el componente dañado y sustituirlo por uno exactamente compatible. Si se pone una pieza con especificaciones distintas, se corre el riesgo de desestabilizar todo el circuito y provocar una nueva avería en poco tiempo.
Problemas en las pistas conductoras
Las pistas son los «cables» internos de la placa. Con el tiempo, estas pueden corroerse debido a la humedad ambiental, romperse por fatiga del material o quemarse si hubo una sobrecarga. Una pista interrumpida es como un puente caído: la electricidad no pasa y el circuito deja de funcionar, ya sea de forma total o parcial.

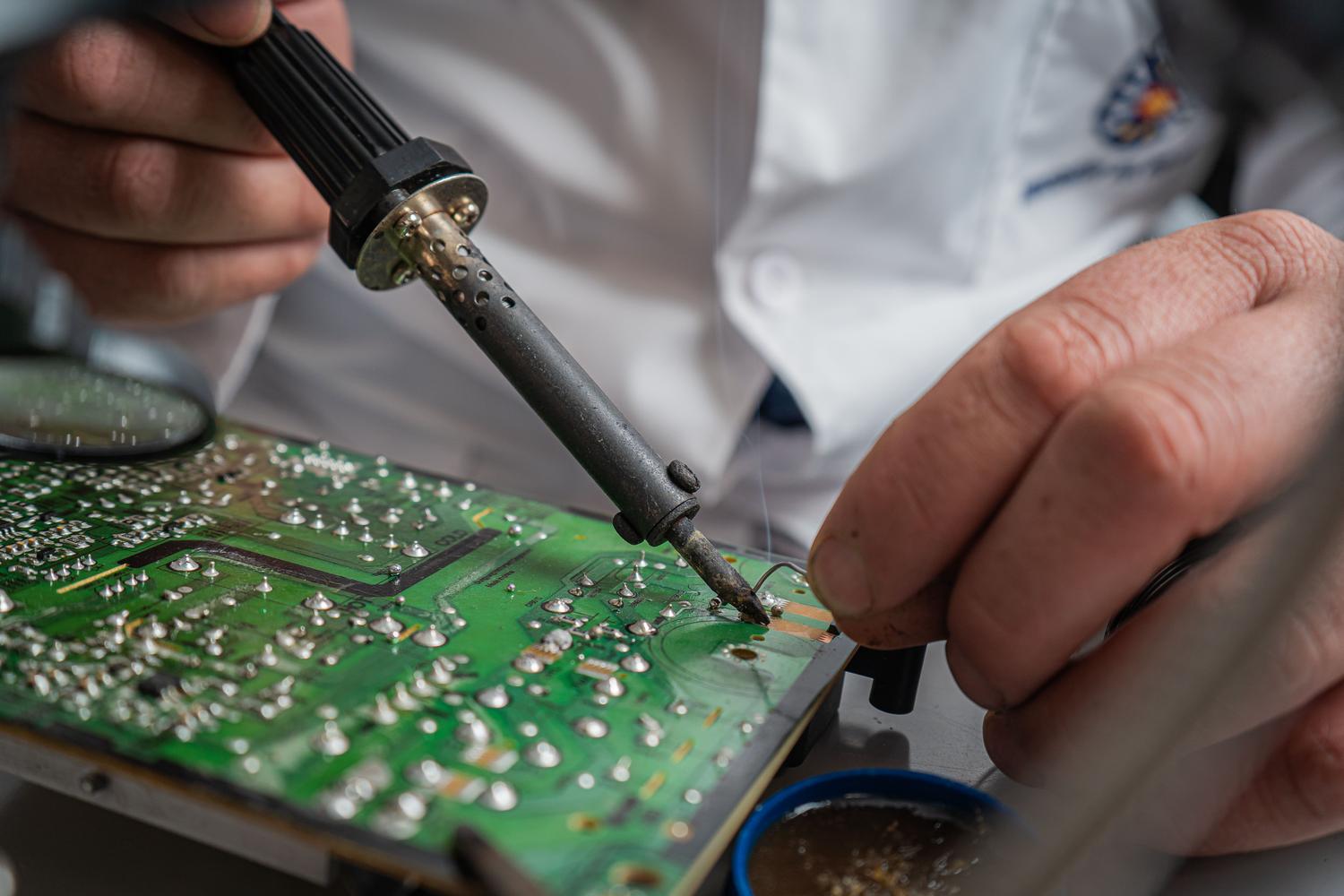

La reparación implica limpiar la zona afectada y utilizar tintas conductoras o puentes de hilo fino para restablecer la continuidad. En situaciones más graves, se sueldan finas láminas de cobre sobre la zona dañada. Es un trabajo de orfebre donde cualquier error puede derivar en un cortocircuito fatal.
Errores de diseño y gestión térmica
A veces el problema no es un accidente, sino que la placa estaba mal pensada desde el principio. Un diseño deficiente puede causar que el equipo se caliente demasiado, que haya interferencias eléctricas entre pistas o que los componentes estén demasiado juntos, provocando fallos recurrentes que parecen no tener sentido.
Corregir esto es lo más complejo, ya que implica rediseñar el esquema. A veces se soluciona redireccionando algunas pistas para mejorar el flujo eléctrico o añadiendo disipadores térmicos. Lo ideal es recurrir a servicios profesionales de diseño de PCB para asegurar que la placa cumpla con los estándares técnicos y no vuelva a dar guerra.
Fallos en el suministro eléctrico
Si la energía no llega bien, nada funciona. Los fallos de alimentación pueden venir de un fusible fundido, un regulador de voltaje averiado o cortocircuitos internos. Esto provoca que el dispositivo se apague solo o que ni siquiera intente arrancar, distribuyendo la energía de manera ineficiente.
Para arreglarlo, se utilizan analizadores lógicos y comprobadores de voltaje para rastrear dónde se corta la corriente. La solución suele pasar por cambiar fusibles o reforzar la red de suministro, asegurándose siempre de seguir las normativas eléctricas para evitar riesgos de incendio o descargas.
Defectos en los orificios metalizados
Los orificios pasantes son los que conectan las distintas capas de la PCB. Si durante la fabricación hubo un error en la galvanoplastia o el taladrado, pueden aparecer brechas en el recubrimiento. Esto provoca que la conexión entre capas se pierda, un fallo invisible a simple vista pero catastrófico para el funcionamiento.
Reparar esto requiere volver a perforar y aplicar una nueva capa de cobre con una precisión milimétrica. Es un proceso industrial que exige un control de calidad muy estricto para evitar que el problema se repita en otras zonas de la placa.

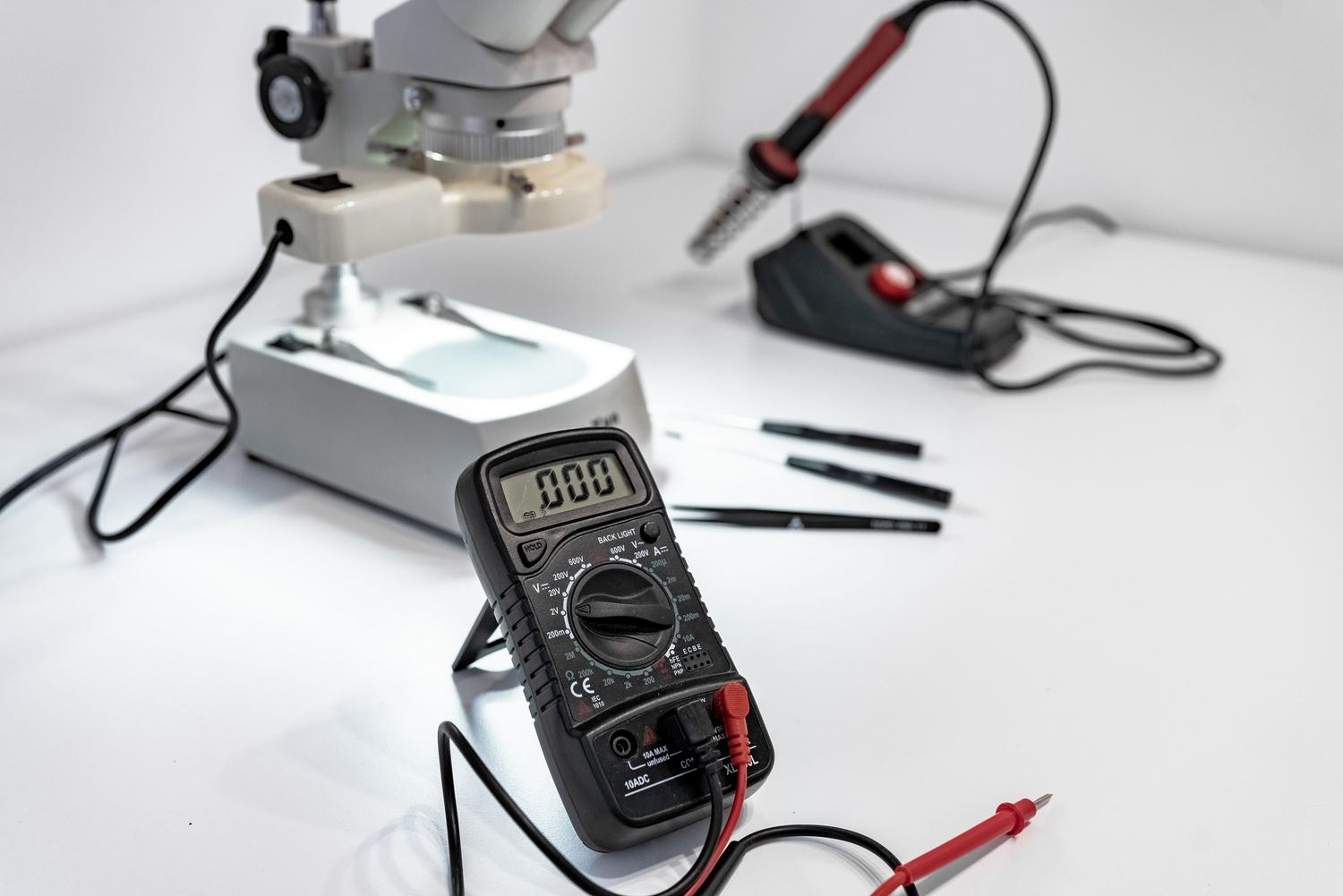

Para garantizar que una placa electrónica recupere su operatividad, es necesario combinar un diagnóstico riguroso con técnicas de soldadura y sustitución de componentes precisas. Desde la corrección de pistas corroídas y la sustitución de integrados quemados hasta el rediseño de circuitos con mala gestión térmica, cada intervención requiere herramientas específicas como osciloscopios y multímetros. El mantenimiento preventivo y la reparación experta permiten prolongar la vida útil del hardware y evitar costosas sustituciones completas de equipos.
