No cabe duda de que el sector de los semiconductores está viviendo un momento dulce, pero lo que acaba de anunciar el gigante azul es, sencillamente, de otro planeta. La industria llevaba años temiendo que el silicio llegara a su lÃmite fÃsico, pero IBM ha dado un golpe sobre la mesa al presentar el primer chip de 0,7 nanómetros del mundo. Este avance nos sitúa por primera vez en la escala subnanométrica, un territorio que hasta hace nada parecÃa reservado a la teorÃa y que ahora empieza a ser una realidad palpable en los laboratorios de Nueva York.
Esta noticia no solo es importante por la cifra, que ya de por sà impresiona, sino por lo que supone para el futuro de nuestros dispositivos y de la computación en la nube. Al reducir el tamaño de los componentes a este nivel, los ingenieros han logrado la proeza de empaquetar 100.000 millones de transistores en una superficie que no supera el tamaño de una uña humana. Poca broma con esto, porque duplicar la densidad de los prototipos anteriores significa que estamos ante una potencia de cálculo que va a dejar en pañales a lo que conocemos hoy en dÃa.
Desafiando los lÃmites de la fÃsica atómica

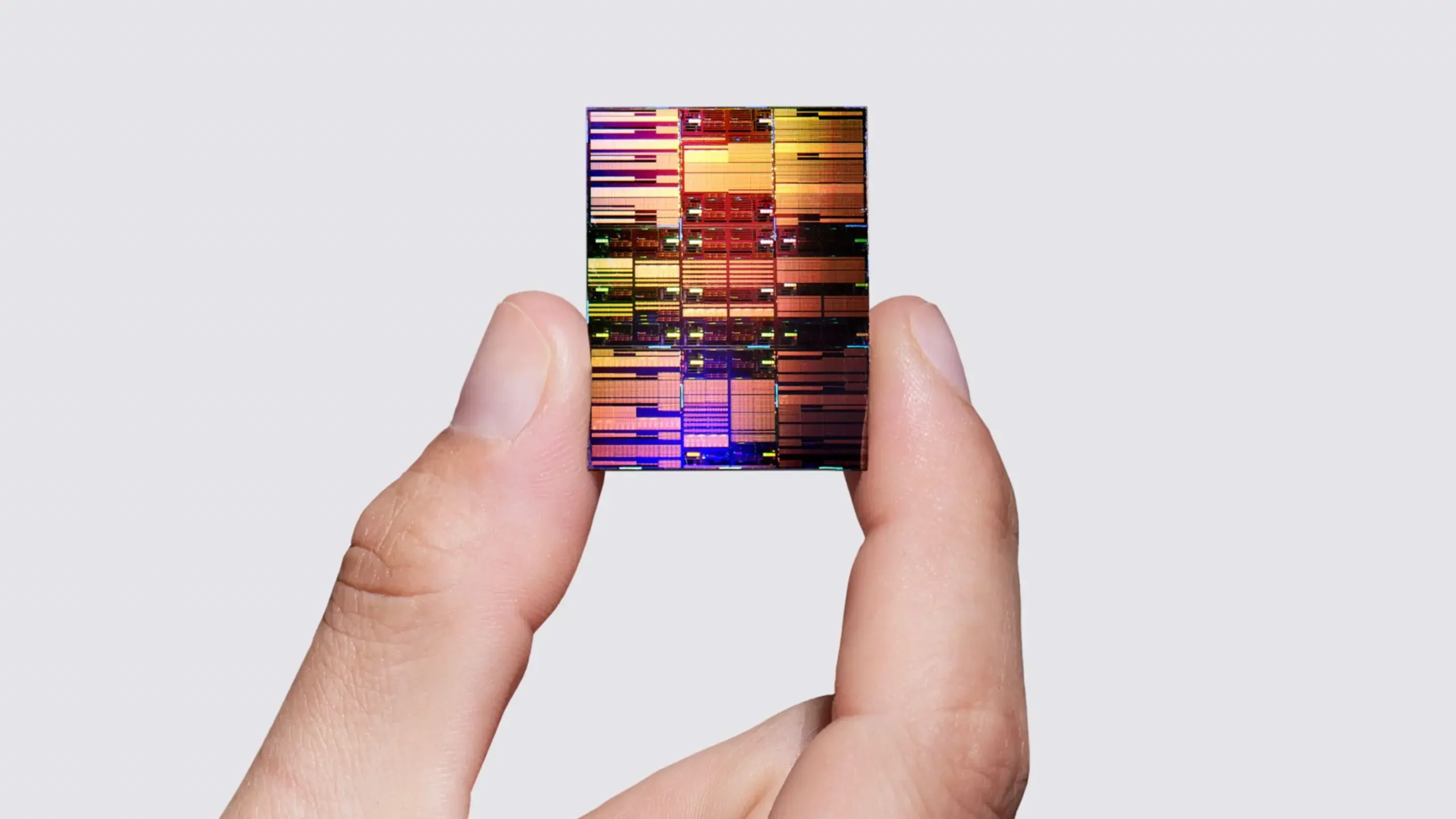

Entrar en el nodo de los 0,7 nm, también denominado como 7 ángstroms, implica que las dimensiones de los componentes se aproximan peligrosamente al tamaño de los átomos individuales. Para que la cosa funcione, no basta con hacer las piezas más pequeñas, ya que a ese nivel la fÃsica cuántica empieza a hacer de las suyas y los transistores convencionales fallan. Por eso, este hito de IBM se basa en reinventar la forma de construir los circuitos desde cero, buscando soluciones que permitan mantener la estabilidad eléctrica sin que el chip se convierta en una tostadora.
Los datos que arrojan las primeras pruebas son bastante claros y prometedores para la industria europea y mundial. Se habla de un salto que permite elegir entre dos caminos: aumentar la potencia bruta un 50% o, si lo que buscamos es que la baterÃa nos dure una eternidad, reducir el consumo energético hasta un 70%. Esta flexibilidad es clave para que los fabricantes de móviles y servidores puedan ajustar el rendimiento según lo que necesiten en cada momento, algo que será fundamental para la próxima década tecnológica.
La magia del Nanostack y el diseño 3D

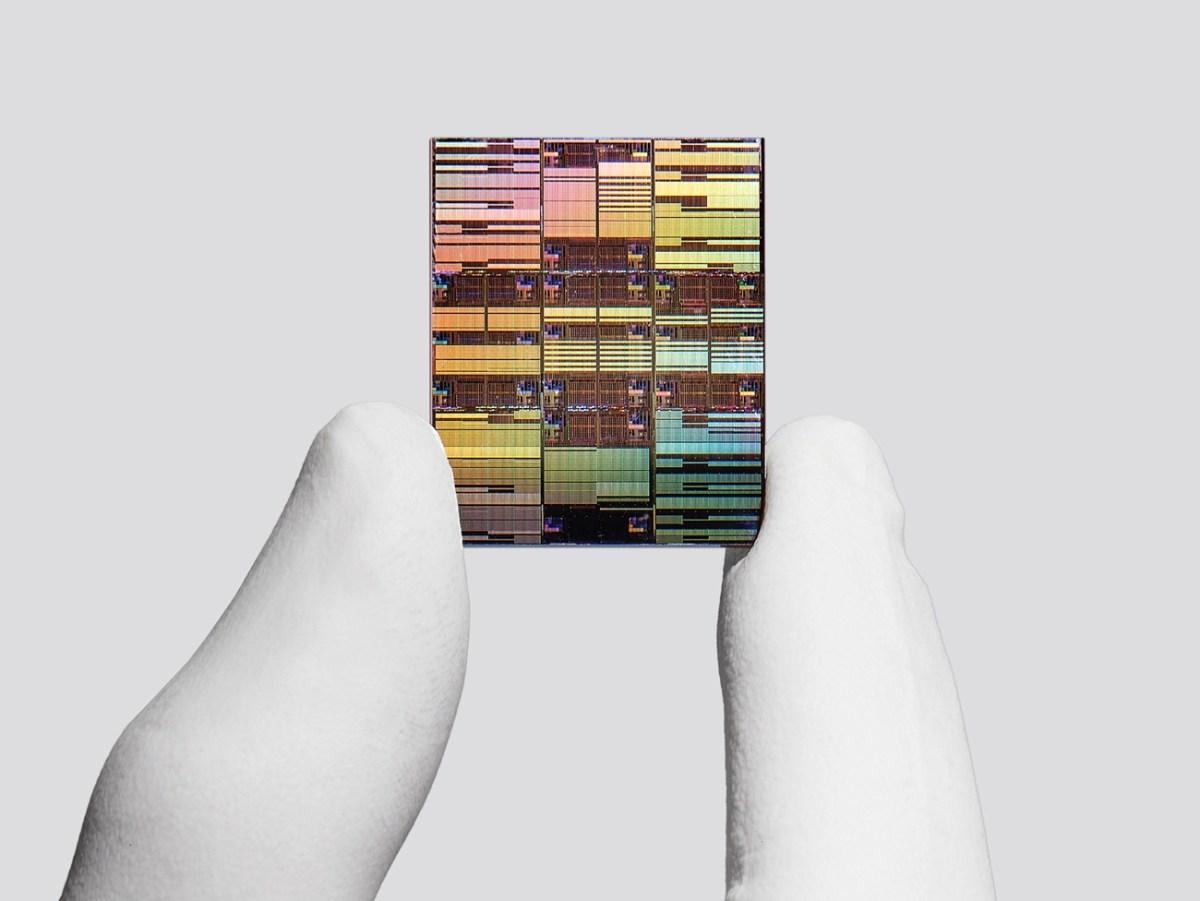

¿Y cómo han conseguido meter tanta potencia en tan poco sitio? Pues bien, la clave reside en una arquitectura bautizada como Nanostack. En lugar de seguir colocando los transistores uno al lado del otro en un plano horizontal, como si fueran casas en una urbanización, han decidido construir hacia arriba, creando una estructura tridimensional de nanoláminas apiladas. Este enfoque permite aprovechar el espacio de una forma mucho más eficiente y optimizar cada capa de manera independiente con diferentes materiales según su función.
Esta forma de trabajar, que utiliza una integración secuencial en 3D, permite que no todos los transistores tengan que ser iguales. Algunos pueden estar diseñados para ir a toda velocidad mientras que otros se centran en ahorrar energÃa, permitiendo un equilibrio capa por capa que antes era imposible de lograr. Además, este diseño ha demostrado ser capaz de reducir el espacio que ocupa la memoria SRAM en un 40%, liberando un hueco valiosÃsimo que se puede aprovechar para añadir más núcleos de procesamiento o aceleradores especÃficos.
Potencia bruta para la inteligencia artificial

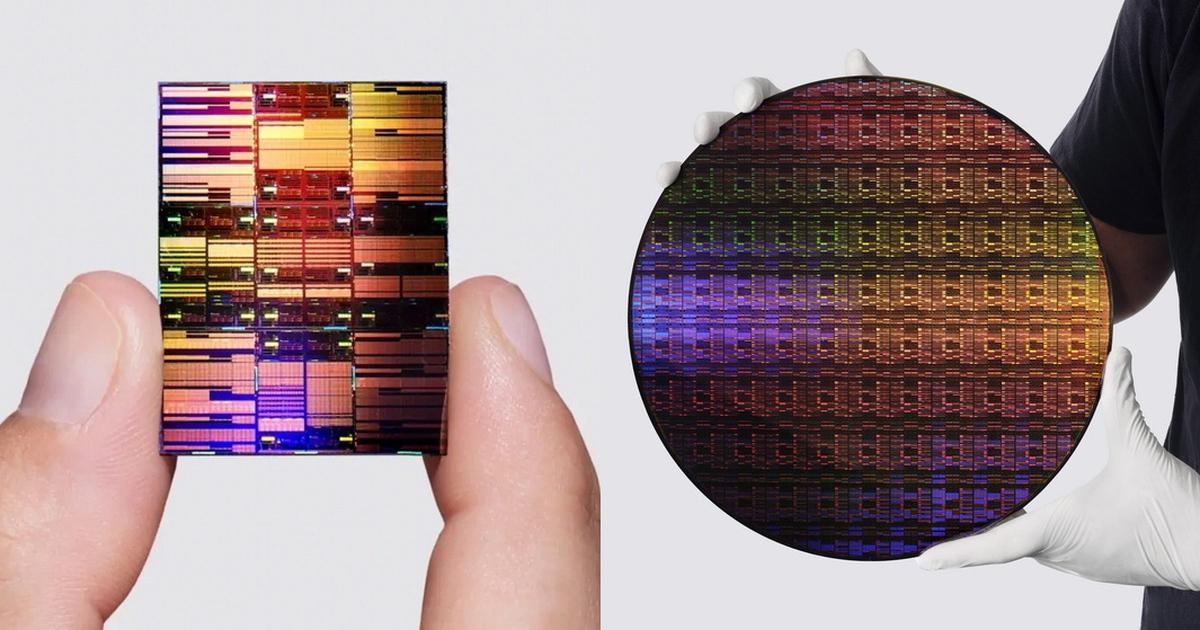

Si hay un campo que va a dar saltos de alegrÃa con esta noticia es, sin duda, el de la inteligencia artificial. Los modelos de IA actuales, que cada vez son más complejos y pesados, necesitan una cantidad de datos y energÃa brutal para funcionar. Gracias a la mayor densidad de transistores y a la optimización de la memoria interna, los futuros centros de datos podrán gestionar tareas de IA generativa con una soltura pasmosa y, lo más importante, consumiendo mucha menos electricidad que ahora.
Pero no todo va a ser para las grandes empresas; nosotros también lo notaremos en el bolsillo. Con esta tecnologÃa, los teléfonos móviles del futuro podrán ejecutar funciones de IA muy avanzadas directamente en el dispositivo, sin tener que mandar los datos a la nube. Esto supone una mejora en la privacidad y una velocidad de respuesta inmediata, algo que nos vendrá de perlas para la traducción en tiempo real o la edición de vÃdeo inteligente sobre la marcha. Ojo al dato, porque esto podrÃa cambiar nuestra relación con el smartphone de arriba a abajo.
Fabricación y horizonte comercial
Como es de esperar, fabricar algo tan pequeño no es moco de pavo y requiere una maquinaria extremadamente avanzada. IBM está trabajando codo con codo con socios como ASML para utilizar la litografÃa ultravioleta extrema (High NA EUV), que es la única técnica capaz de dibujar circuitos con una precisión tan minúscula. Aun asÃ, hay que tener los pies en el suelo: todavÃa existen retos importantes como la gestión del calor, ya que al apilar tantos componentes en vertical, refrigerar el chip se vuelve una tarea bastante compleja.
Por si fuera poco, IBM también ha aprovechado para anunciar la creación de Anderon, una nueva empresa independiente que se dedicará a fabricar obleas cuánticas a escala industrial. Esto demuestra que la compañÃa no solo tiene la vista puesta en el silicio tradicional, sino que quiere liderar la próxima era de la computación. De momento, calculan que la producción en masa de estos chips de 0,7 nm tardará en llegar entre tres y cinco años, asà que todavÃa nos toca esperar un poco para verlos en las tiendas, pero la hoja de ruta está más clara que nunca.
La llegada de este nodo de 7 ángstroms marca el inicio de una nueva época donde el diseño de los procesadores ya no depende solo de cuánto se puedan encoger las piezas, sino de cómo se organizan en el espacio. Gracias al uso de la arquitectura Nanostack y a la colaboración con expertos en maquinaria de precisión, se ha logrado demostrar que el escalado a nivel atómico es fÃsicamente posible y viable para el mercado. Este avance garantiza que tendremos potencia de sobra para alimentar las aplicaciones de inteligencia artificial más exigentes y los dispositivos electrónicos de la próxima década, manteniendo un compromiso con la eficiencia que es vital para la sostenibilidad del planeta.
