Pila CR2032: todo sobre las baterías de botón más populares

Pila CR2032

Uno de los formatos más famosos de pilas o baterías son las CR2032, las típicas pilas de botón que tienen gran cantidad de dispositivos. Desde algunas calculadoras, hasta las placas base de los ordenadores para mantener la hora y configuración del BIOS/UEFI, pasando por relojes, mandos, audífonos, etc. Este tipo de baterías se caracterizan por su gran durabilidad y su reducido tamaño frente a otros formatos como las AAA, AA, C, D y 9V.

Las hay de diferentes marcas, como Sony, Duracell, Maxell, y otros muchos fabricantes. Su precio ronda los 1,75 o 2€, aunque puedes encontrar blisters con varias pilas CR2032 por precios económicos al comprarlas en packs. El precio y autonomía no es lo único que las hacen atractivas, también su tamaño, por lo que son perfectas para pequeños aparatos donde se desea gran movilidad o reducir al máximo el tamaño de la batería.

Pilas de botón

Las pilas de tipo botón vienen encapsuladas en un pequeño empaquetado metálico con forma de botón, de ahí su nombre. Por una de sus caras tienen el polo positivo, que se corresponde con la cara con mayor diámetro, es decir, donde suelen tener la marca e inscripciones. Por la cara trasera está el polo negativo. Para conectarlas, por lo general se usan un contacto con una base con un conductor para que haga contacto con el polo negativo y una pestaña que hace contacto por los flancos y la zona alta (+). De esa forma, se puede levantar la pila por uno de sus lados para desencajarla y sustituirla fácilmente.

En cuanto al material que las componen, puede ser de mercurio (en desuso por no ser respetuosas con el medio ambiente), cadmio, litio, etc. La carga que contienen a veces es suficiente para suministrar energía por 3 o 5 años, según el consumo del dispositivo. Además del bajo coste y larga vida, la tensión producida durante la descarga es muy uniforme, lo que las hace perfectas para evitar picos o desajustes con el tiempo. También la temperatura de descarga es baja para ser integrada en pequeños dispositivos.

La CR2032, como el resto de pilas de botón, destaca por la alta estabilidad a los cambios ambientales, algo que otras pilas no soportan tan bien. Opera en un amplio rango de temperaturas, desde los -20ºC hasta los 60ºC. Unas temperaturas que las hacen perfectas para lugares fríos y cálidos. Para ser almacenadas también son buenas, ya que tienen menos de un 1% de autodescarga al año, lo que les permite estar guardadas durante 5 veces lo que aguantarían otras pilas.

Se distribuyen en varios formatos que son diferentes en tamaño, tipo, voltajes, capacidad y peso, e incluso recargables, como se puede ver en la siguiente tabla con algunas de las más populares:

Denominación Tipo Voltaje (V) Capacidad (mAh) Peso (g) Diámetro (mm) Altura (mm)
CR927 Litio 3 30 0,60 9,5 2,7
CR1025 Litio 3 30 0,6 10 2,50
CR1130 Litio 3 40 0,6 11 3
CR1212 Litio 3 18 0,5 12 1,2
CR1216 Litio 3 25 0,7 12 1,6
CR1220 Litio 3 38 0,85 12 2
CR1225 Litio 3 48 10 12 2,5
CR1616 Litio 3 50 1,2 16 1,6
CR1620 Litio 3 68 1,3 16 2
CR1625 Litio 3 90 1,4 16 2,5
CR1632 Litio 3 125 1,6 16 3,2
CR2012 Litio 3 55 1,80 20 1,2
CR2016 Litio 3 80 1,80 20 1,60
CR2020 Litio 3 115 1,90 20 2
CR2025 Litio 3 170 2,40 20 2,50
CR2032 Litio 3 235 30 20 3,20
CR2040 Litio 3 280 40 20 4
CR2050 Litio 3 310 4,80 20 5
CR2320 Litio 3 150 2,90 23 20
CR2325 Litio 3 190 3,50 23 2,50
CR2330 Litio 3 250 40 23 30
CR2354 Litio 3 350 4,50 23 5,40
CR2430 Litio 3 285 4,50 24 30
CR2450 Litio 3 540 6,50 24 50
CR2477 Litio 3 950 8,3 24 7,7
CR3032 Litio 3 560 80 30 3,20
CTL920 Ión litio 2,3 5,5 0,5 9 2
CTL1616 Ión litio 2,3 18 1,6 16 1,60
LR41 Alcalina 1,5 40 0,5 7,9 3,6
LR43 Manganeso 1,5 108 1,2 7,9 1,6
LR44 Manganeso 1,5 145 1,9 11,6 5,4
ML2016 Litio-Manganeso 3 30 1,8 16 1,6
ML2020 Litio-Manganeso 3 45 2,2 20 2
PD2032 Iones de litio 3,7 75 3,1 20 3,3
SR41 Óxido de plata 1,55 42 7,9 3,6
SR42 Óxido de plata 1,55 100 11,6 3,6
SR43 Óxido de plata 1,55 120 11,6 4,2
SR44 Óxido de plata 1,55 180 11,6 5,4
SR45 Óxido de plata 1,55 60 9,5 3,6
SR48 Óxido de plata 1,55 70 7,9 5,4
SR626SW Óxido de plata 1,55 28 0,39 6,8 2,6
SR726SW Óxido de plata 1,55 32 7,9 2,7
SR927SW Óxido de plata 1,55 55 9,5 2,6
VL2020 Litio 3 20 2,2 20 2

Especificaciones de la CR2032 y datasheets

caras de pila CR2032

Las características técnicas de esta pila CR2032 son:

  • Fabricantes: varios
  • Modelo: CR2032
  • Tipo: Litio
  • Voltaje: 3v
  • Capacidad: 235 mAh, es decir, puede dar 235 mA durante 1 hora o unos 112 mA en 2 horas, unos 66 mA durante 4 horas, y así sucesivamente…
  • Peso: 30 g
  • Diámetro: 20 mm
  • Grosor: 3,20 mm

Si quieres descargar un Datasheetde la CR2032, puedes acudir a las páginas webs oficiales de los distintos fabricantes, como ejempo, aquí te dejo uno:

Conectores:

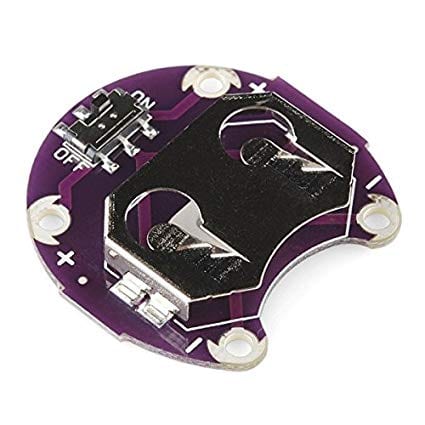

Puedes encontrar varios tipos de conectores en el mercado para este tipo de pilas de botón, como puedes apreciar en las fotos superiores. Son muy baratos, y puedes soldarlos a la placa con los pines que incluyen o directamente conectarlos mediante cables, según el tipo.

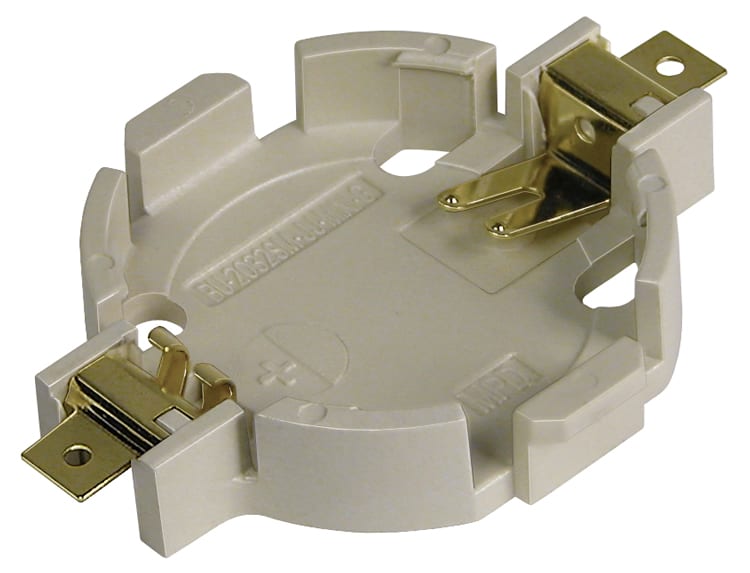

Algunos conectores son clásicos, con ese conector de base y la pestaña superior como he comentado anteriormente. Otros son algo diferentes, y permiten deslizar la pila en un puente que la rodea. Así queda en contacto por ambas caras, pero pueden ser un poco complicados de sacar si las dimensiones de trabajo son pequeñas. A veces no es fácil deslizarla para sacarla y sustituírla.

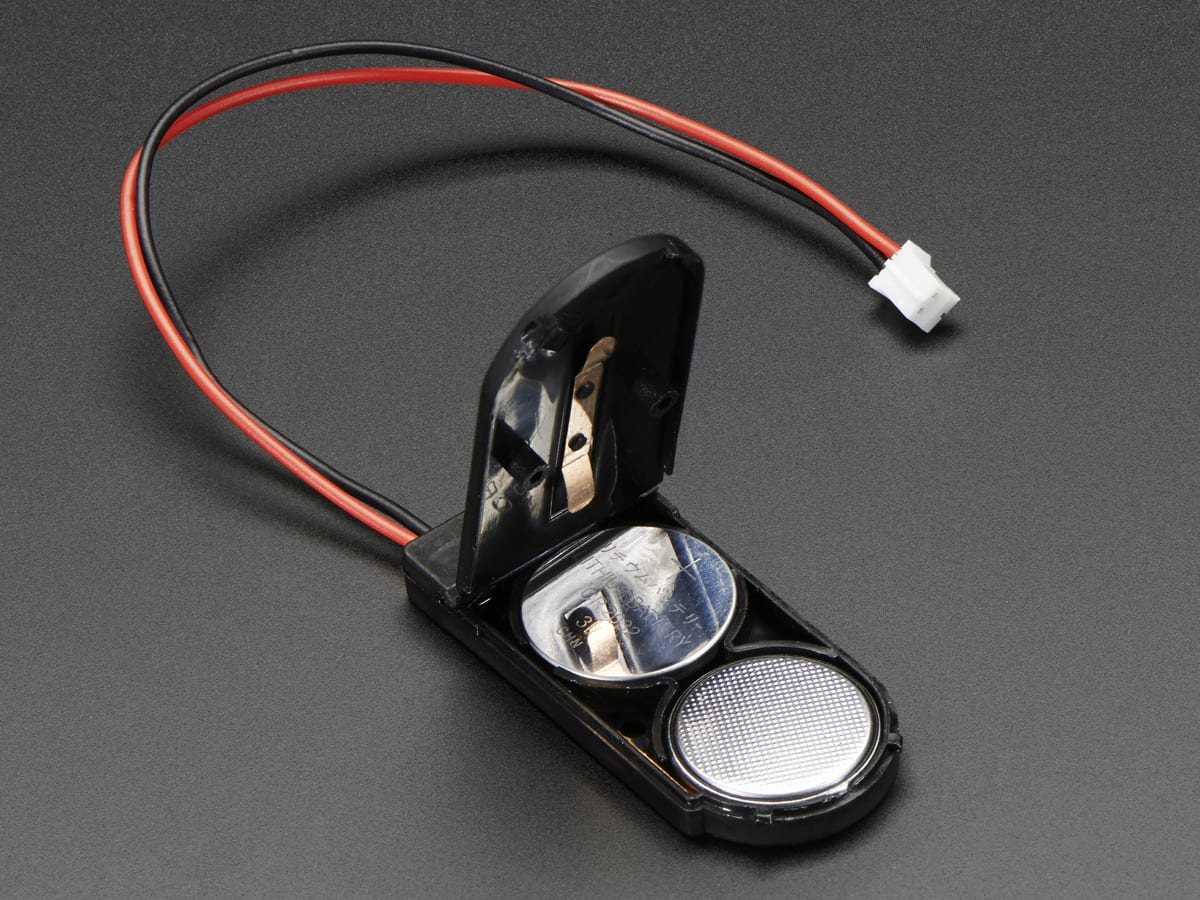

Otros son tipo clip, con un borne largo que atrapará la pila por la zona superior y la presionará contra el conector base. También existen algunos que incluyen un cajetín que puede albergar una o más pilas y que disponen de un cable para poderlo conectar a jumpers fácilmente.

Esto es todo en cuanto a la pila CR2032, espero haberte servido de ayuda… Cualquier duda o aporte, no olvides dejar tus comentarios.
