El mundo de los dispositivos de medición y gestión energética para el hogar inteligente evoluciona a un ritmo vertiginoso, y cada vez se hace más sencillo monitorizar y optimizar el consumo eléctrico en tiempo real. Seeed Studio, reconocida por sus soluciones IoT y su familia de placas XIAO, ha lanzado al mercado el XIAO 2-Channel Wi-Fi AC Energy Meter (XIAO-2CH-EM), un equipo compacto, seguro y sorprendentemente robusto orientado a medir consumos eléctricos de hasta dos circuitos simultáneamente, con integración directa en sistemas domóticos como Home Assistant y compatible con ESPHome.
En este artículo, vas a descubrir al detalle todas sus características técnicas, su funcionamiento, ventajas respecto a alternativas, su proceso de instalación y configuración, así como las posibilidades de ampliación, programación y seguridad. Si buscas una solución fiable para controlar el gasto energético de tu hogar, oficina o proyecto DIY sin tener que modificar tu instalación eléctrica, aquí tienes el repaso más completo en castellano.
¿Qué es y para qué sirve el Seeed Studio XIAO-2CH-EM?

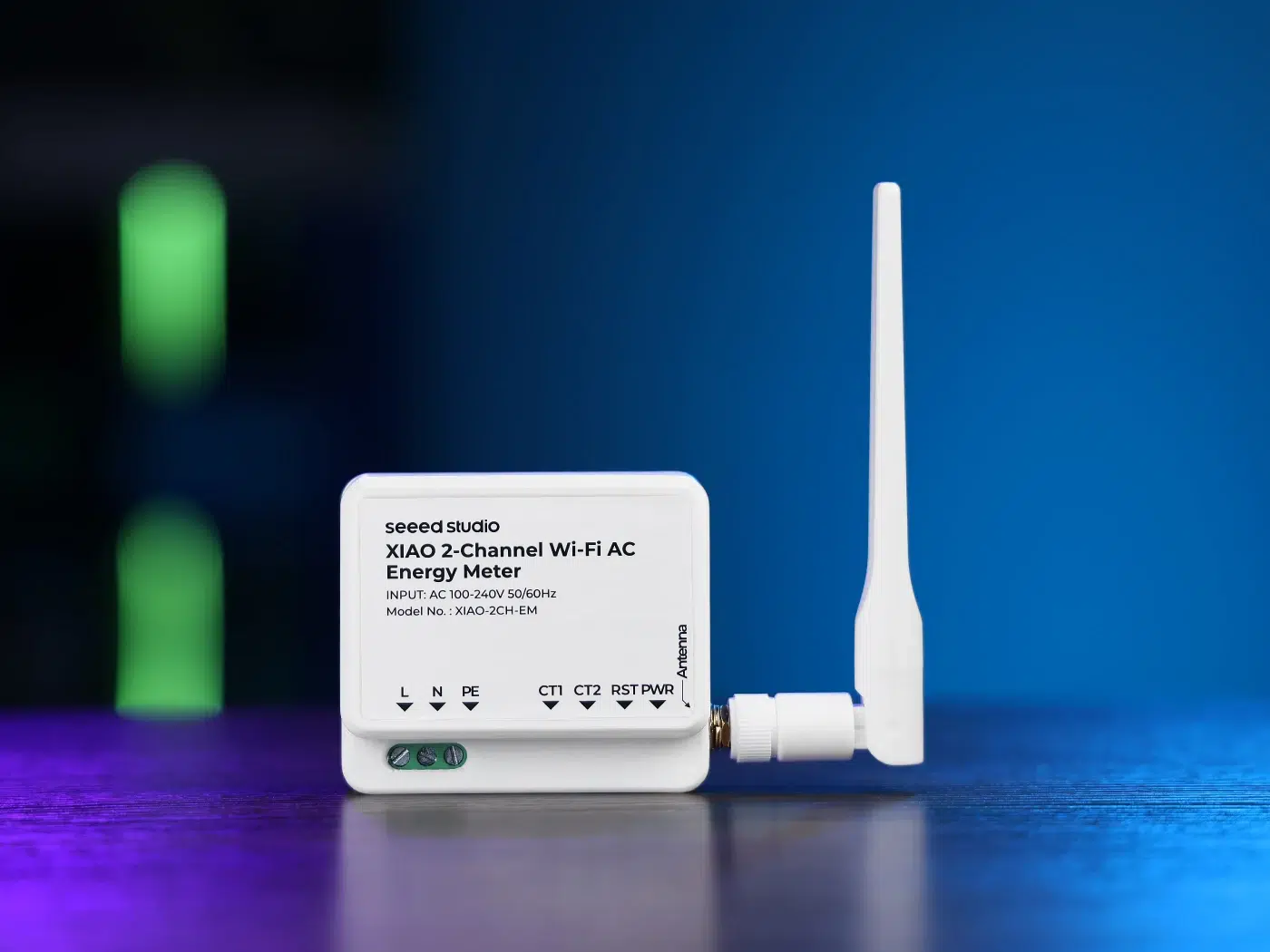

El XIAO 2-Channel Wi-Fi AC Energy Meter es un medidor de consumo eléctrico de dos canales con conectividad WiFi 2,4 GHz, desarrollado por Seeed Studio sobre la popular plataforma XIAO ESP32C6. Gracias a su tecnología de transformadores de corriente (CT clamps), permite monitorizar el uso energético de hasta dos dispositivos o circuitos diferentes, sin tener que cortar cables ni realizar instalaciones invasivas. La integración nativa con Home Assistant y ESPHome facilita la centralización, el seguimiento histórico y el control inteligente del consumo desde cualquier parte del mundo.
Entre los principales usos destacan:
Monitorización del consumo de los electrodomésticos principales como lavadoras, hornos, neveras o sistemas de climatización.
Control de circuitos eléctricos independientes, perfecto para zonas diferenciadas de la vivienda o líneas trifásicas.
Gestión y análisis de instalaciones fotovoltaicas o sistemas de autoconsumo. Una de las claves es su capacidad para medir energía en ambos sentidos, detectando tanto consumo como inyección de energía.
Automatización avanzada de escenarios mediante Home Assistant, por ejemplo, para activar o desactivar cargas en función del gasto o la producción energética.
Principales características técnicas del XIAO-2CH-EM
El XIAO-2CH-EM destaca no solo por su facilidad de instalación, sino por unas prestaciones técnicas muy avanzadas para su segmento de precio. A continuación detallamos sus especificaciones más sobresalientes, que lo convierten en una opción a tener en cuenta frente a otras soluciones como SONOFF Power Ring, Eastron SDM120-CT o módulos DIY basados en PZEM004T:
Medición dual totalmente independiente: permite supervisar dos circuitos/líneas eléctricos a la vez, cada uno con su propio transformador de corriente (CT clamp).
Alto rango de corriente admisible: soporta mediciones de hasta 100A por canal usando CTs, una cifra muy superior a otros medidores domésticos del mercado.
Sistema de medición mediante chip BL0939: proporciona precisión profesional y permite la detección tanto de consumo como de generación (bi-direccional).
Microcontrolador XIAO ESP32C6: integra WiFi 6, BLE 5.0, Zigbee y Thread para máxima conectividad, aunque el dispositivo en sí trabaja con WiFi para comunicarse con la red local y Home Assistant.
Preinstalación de firmware ESPHome: listo para funcionar nada más sacarlo de la caja y compatible con actualizaciones OTA y personalizaciones vía YAML.
Carcasa impresa en 3D y bornes de conexión protegidos, con piezas fácilmente reemplazables o modificables gracias a los archivos 3D open source.
Conectores físicos para L (línea), N (neutro), PE (tierra) y entradas para CT1 y CT2.
Indicación LED de estado y botón de reset accesible.
Dimensiones compactas: encaja en cuadros eléctricos y armarios domóticos sin problema.
Seguridad reforzada: aislamiento galvánico gracias a los CT, sin riesgo para el usuario ni necesidad de manipular cables de alimentación.
Componentes incluidos y materiales necesarios
El kit estándar del XIAO-2CH-EM incluye el medidor principal, una antena WiFi externa, cables de alimentación y, dependiendo del pack, hasta dos pinzas CT. Por defecto suele venir con una sola pinza, aunque es posible adquirir la segunda de manera opcional. También se adjuntan los archivos STL para la carcasa 3D y documentación técnica detallada.
Para instalar y poner en marcha el equipo, resulta imprescindible:
Acceso a una red WiFi estable de 2,4 GHz
Un sistema Home Assistant (o cualquier solución compatible con ESPHome), preferiblemente con el addon ESPHome ya instalado.
Opcionalmente, un PC para actualización de firmware o descarga de configuraciones personalizadas.
Instalación física y conexiones
Montar el XIAO-2CH-EM es sencillo y seguro. Al aprovechar el sistema de transformadores de corriente, no es necesario cortar el suministro ni pelar cables, simplemente se conecta la pinza alrededor del cable de fase (L) de la línea que se desea monitorizar. A continuación se repite el proceso si se va a utilizar la segunda entrada.
El medidor dispone de terminales para cablear L, N y PE, siguiendo la normativa eléctrica vigente. Tras la conexión física, las pinzas CT se insertan en los conectores CT1 y CT2, prestando atención a la orientación de la flecha de la pinza, según se desee medir el consumo o la generación (por ejemplo, en una instalación solar).
Pasos esenciales del montaje:
Conectar los cables de alimentación (L, N, PE) a los bornes correspondientes del equipo.
Colocar la pinza CT alrededor del cable vivo que se desea medir, cerrándola hasta oír un «clic».
Insertar el conector de la pinza en la entrada CT correspondiente del medidor.
(Opcional) Montar la segunda pinza para monitorizar un segundo circuito o línea.
Configuración de red y puesta en marcha
Al encender el XIAO-2CH-EM por primera vez, el dispositivo crea un punto de acceso WiFi propio, con un SSID del tipo SeeedStudio-2CH-EM. Basta con conectarse desde el móvil o PC, acceder a la dirección http://192.168.4.1 desde el navegador y seleccionar la red doméstica introduciendo la clave de acceso. Una vez vinculado a tu WiFi, el equipo estará listo para integrarse con Home Assistant u otros sistemas compatibles.
El proceso es muy rápido (menos de 5 minutos) y similar a otros dispositivos domóticos. Si eres usuario avanzado, tienes la opción de actualizar el firmware descargando archivos .bin desde la web de Seeed Studio o GitHub, y flasheando vía ESPHome Web.
Conectar el XIAO-2CH-EM a 220V siguiendo la normativa y precauciones eléctricas.
Esperar a que el dispositivo genere su propia red WiFi.
Vincular el equipo a la red doméstica a través de la interfaz web.
Esperar unos segundos y comprobar que el medidor aparece como dispositivo en la app de Home Assistant o en el dashboard web de ESPHome.
Integración y compatibilidad con Home Assistant y ESPHome
Uno de los grandes atractivos del XIAO-2CH-EM es su integración plug & play con Home Assistant vía ESPHome. El firmware viene preinstalado, así que la detección es automática si el servidor Home Assistant está en la misma red. En la interfaz aparecerán las entidades correspondientes, mostrando datos como:
Consumo instantáneo por canal (potencia, corriente y tensión)
Energía acumulada (kWh) tanto de consumo como de generación
Intensidad de señal WiFi
Estados de los relés (si se añaden)
Además, Home Assistant permite crear sensores de ciclo (horario, diario, mensual…) usando la integración Utility Meter, perfecta para visualizar el gasto de cada línea o comparar periodos. Si quieres personalizar el comportamiento, el firmware ESPHome puede compilarse con configuraciones propias (YAML), incluso añadiendo soporte MQTT para integración con otras plataformas domóticas fuera del ecosistema Home Assistant.
Mediciones avanzadas y escenarios de uso real
Las opciones que abre el XIAO-2CH-EM son muchas más que la simple monitorización del consumo. Gracias a su capacidad de medir en ambos sentidos, resulta ideal para:
Monitorizar cargadores de vehículo eléctrico doméstico (EV), verificando tanto el consumo real como el impacto en la factura eléctrica.
Gestión de instalaciones solares y autoconsumo: detectando cuándo se inyecta energía a la red o se autoconsume.
Control de cargas automáticas o refrigeración industrial aprovechando relés adicionales y las automatizaciones de Home Assistant.
Alertas de sobreconsumo, mantenimiento predictivo y análisis de eficiencia energética en empresas y hogares.
Durante pruebas en escenarios reales, destaca la precisión en mediciones de cargas altas (hasta más de 9000W y 40A), su respuesta ante variaciones rápidas y la nula dependencia de la nube (funciona todo localmente).
Comparativa frente a otros medidores y ventajas clave
El XIAO-2CH-EM sobresale no solo por su integración, sino por detalles técnicos y de seguridad que marcan diferencia:
Sin necesidad de cortar cables ni modificar la instalación: el uso de pinzas CT es rápido y seguro, evitando riesgos y cumpliendo la normativa eléctrica.
Versatilidad y expansión: opción de manejar dos canales independientes, lo que multiplica las posibilidades de control respecto a soluciones de un solo canal (como SONOFF Power Ring o PZEM004T).
Medición bi-direccional real: ideal para sistemas fotovoltaicos y autoconsumo, permitiendo distinguir entre consumo y generación.
Código abierto y firmware personalizable: la disponibilidad de los archivos de configuración facilita la mejora continua y la integración con sistemas domóticos más complejos.
Actualización OTA y soporte técnico activo: posibilidad de mantener el dispositivo seguro y actualizado.
Seguridad avanzada: aislamiento galvánico total, minimizando riesgos eléctricos para los usuarios.
Medición a nivel profesional sin depender de la nube: todos los datos viajan localmente, garantizando privacidad y baja latencia.
Cuidados, mantenimiento y consideraciones de seguridad
Como cualquier dispositivo que trabaje en el entorno eléctrico, se recomienda revisar periódicamente el estado del cableado, evitar la exposición a humedad o calor excesivo, y contemplar siempre la protección mediante disyuntores y fusibles en la instalación.
En caso de corte o caída de la conexión WiFi, el medidor intentará reconectar automáticamente; si no lo consigue, vuelve a activar su punto de acceso para poder reconfigurarlo fácilmente. Si ocurre un apagón repentino, es vital esperar a que se reinicie y esté operativo antes de manipular las pinzas CT, para evitar posibles daños.
Recursos adicionales y comunidad
Seeed Studio mantiene una comunidad muy activa, con repositorios en GitHub donde se puede acceder a proyectos, ejemplos y configuraciones para el XIAO-2CH-EM y la familia XIAO en general. Existe abundante documentación oficial, archivos para impresión 3D de carcasas y foros de soporte tanto en inglés como en castellano, facilitando la puesta en marcha a usuarios de todos los niveles.
Además, la licencia GPLv3 asegura la apertura del proyecto y el respaldo de la comunidad maker, lo cual es un plus para quienes buscan soluciones flexibles y sin ataduras propietarias.
El precio de este medidor ronda los 30 euros en tiendas internacionales, lo que lo convierte en una alternativa competitiva frente a opciones tradicionales del mercado, sobre todo teniendo en cuenta que incluye dos canales y soporte total para integración domótica.
Sus prestaciones técnicas, facilidad de uso, integración y posibilidades de personalización lo convierten en uno de los medidores energéticos más completos, versátiles y fáciles de instalar en cualquier entorno doméstico, profesional o de experimentación. La seguridad del sistema de pinzas CT, junto con su enfoque abierto, hacen que ofrezca un control preciso y confiable sin complicaciones ni instalaciones invasivas.
